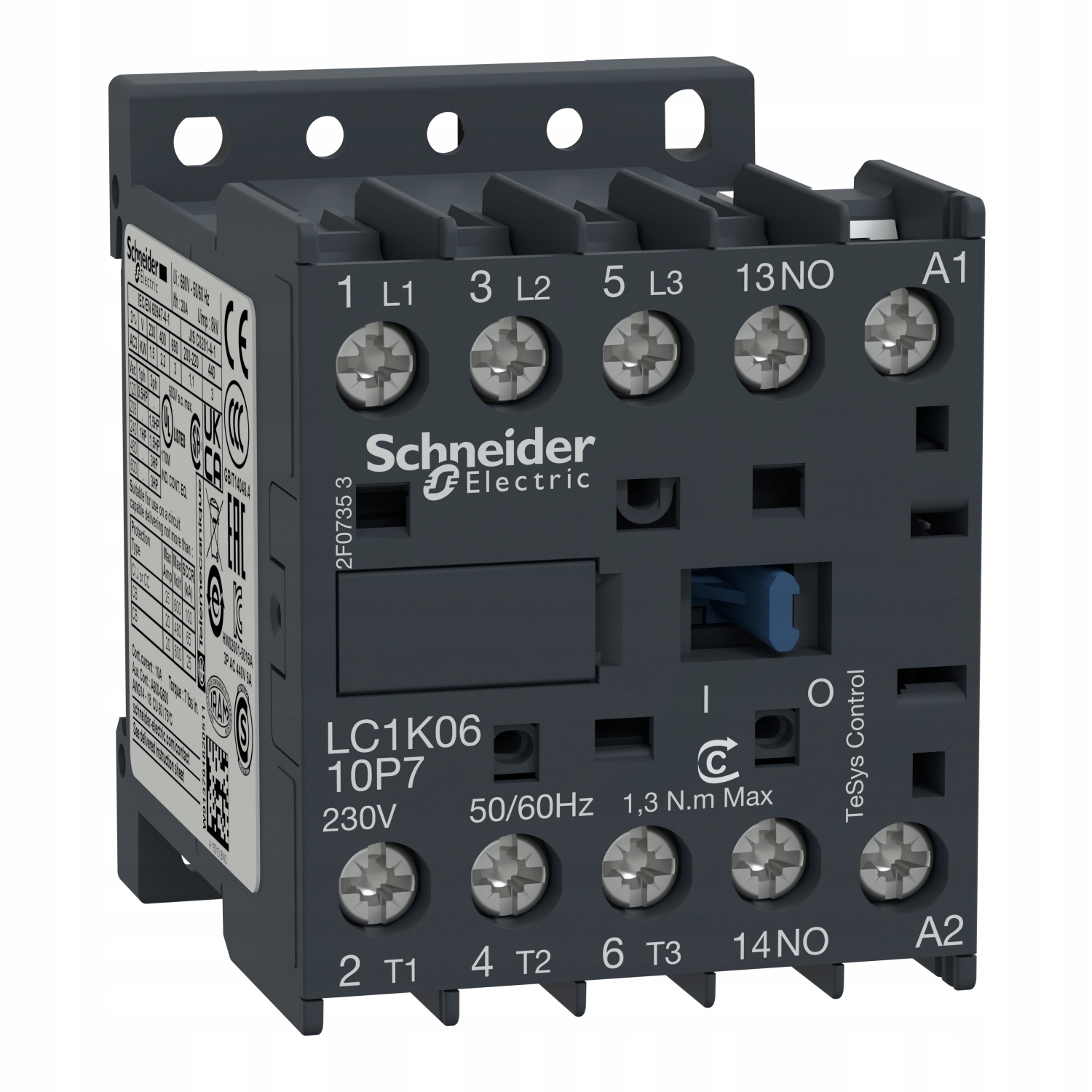

Schneider Electric, Миниатюрный контактор TeSys I=6A [AC-3], катушка 230 В переменного тока, 50 Гц, комнатный контакт, 1НО 1НЗ рамочные клеммы, LC1K0610P5

Основные параметры:

• Ассортимент продукции: TeSys
• Название продукта: TeSys K
• Тип продукта или компонента: Контактор
• Краткое название устройства: LC1K
>
• Применение устройства: управление, управление двигателем.
• Категория использования: AC-3, AC-4.
• Описание полюсов: 3P.
• Комбинация контактов: 3. НЕТ
• Номинальное рабочее напряжение [Ue]: цепь питания: 690 В переменного тока (AC) 50 Гц, цепь сигнализации: 690 В переменного тока (AC) 50 Гц
• Номинальное рабочее напряжение ток [Ie]: 6 А при <= 440 В переменного тока (AC) AC-3 для силовой цепи
• Мощность двигателя в кВт: 1,5 кВт при 220...230 В переменного тока (AC) 50 Гц АС-3, 2,2 кВт при 380...415 В переменного тока (АС) 50 Гц АС-3, 3 кВт при 440 В переменного тока (АС) 50 Гц АС-3, 3 кВт при 480 В тока переменного тока ( AC) 50 Гц AC-3, 3 кВт при 500...600 В переменного тока (AC) 50 Гц AC-3, 3 кВт при 660...690 В переменного тока (AC) 50 Гц AC-3, 1,5 кВт при 400 В переменного тока (АС) 50 Гц АС-4

Дополнительные параметры:

• Тип управляющего напряжения: переменный ток частотой 50 Гц.
• Управляющее напряжение [Uc]: переменный ток 230 В ( AC ) 50 Гц
• Конфигурация вспомогательных контактов: 1 НО
• Номинальное импульсное выдерживаемое напряжение [Uimp]: 8 кВ
• Категория перенапряжения: III
• Номинальный тепловой ток с конвективным воздушным охлаждением [Ith]: 20 А при <50 °C для цепи питания, 10 А при <50 °C для цепи сигнализации
• Номинальный ток переключения [Irms] : 110 А переменного тока (AC) для силовой цепи согласно NF C 63-110, 110 А переменного тока (AC) для силовой цепи согласно IEC 60947, 110 А переменного тока (AC) для сигнальной цепи согласно IEC 60947, 110 А переменного тока (AC) для сигнальной цепи согласно IEC 60947 МЭК 60947
• Номинальный ток отключения: 110 А при 220...230 В согласно МЭК 60947, 110 А при 380...400 В согласно МЭК 60947, 110 А при 415 В согласно МЭК 60947 , 110 А при 440 В согласно IEC 60947, 80 А при 500 В согласно IEC 60947, 70 А при 660...690 В согласно IEC 60947.
• Номинальный кратковременно выдерживаемый ток [Icw] : 90 А при <50 °C — 1 с для силовой цепи, 85 А при <50 °C — 5 с для силовой цепи, 80 А при <50 °C — 10 с для силовой цепи, 60 А при < 50°С - 30 с для силовой цепи, 45 А при <50°С - 1 мин. для силовой цепи, 40 А при <50 °С - 3 мин. для силовой цепи, 20 А при <50 °C - >= 15 мин. для цепи питания, 80 А - 1 с для цепи сигнализации, 90 А - 500 мс для цепи сигнализации, 110 А - 100 мс для цепи сигнализации.
• Параметры резервного предохранителя: 25 А gG при <= 440 В для цепи питания, 25 A aM для цепи питания, 10 A gG для цепи сигнализации согласно IEC 60947, 10 A gG для цепи сигнализации согласно VDE 0660
• Среднее сопротивление: 3 мОм - Ith 20 А, 50 Гц для цепи питания.
• Номинальное напряжение изоляции [Ui]: цепь питания: 690 В согласно IEC 60947-4-1, цепь питания: 600 В. согласно UL 60947-4-1, цепь питания: 600 В согласно CSA C22.2 № 60947-4-1, цепь сигнализации: 690 В согласно IEC 60947-4-1, цепь сигнализации: 600 В согласно UL 60947-4-1, сигнальная цепь: 600 В согласно CSA C22.2 № 60947-4-1
• Электрическая долговечность: 1,3 Мциклов 6 А AC-3 при Ue <= 440 В
• Электрическая долговечность: 1,3 Мциклов 6 А AC-3 при Ue <= 440 В
• li>
• Механическая прочность: 10 Мциклов.
• Монтажное основание: рельс, пластина.
• Стандарты: EN/IEC 60947-4-1, IEC 60947-4-1, UL 60947. -4-1, CSA C22.2 № 60947-4-1, BS 5424, NF C 63-110, VDE 0660.
• Сертификаты: UL, CSA, CCC, EAC, KC, LROS (Lloyds). регистр отгрузки), DNV-GL, RINA, BV
• Подключения - клеммы: винтовые клеммы 1 кабель(и) 1,5…4 мм² фиксированные, винтовые клеммы 1 кабель(и) 0,75…4 мм² гибкие без кабеля наконечник, винтовые клеммы 1 кабель(и) 0,34...2,5 мм² гибкий с кабельным наконечником, винтовые клеммы 2 кабель(и) 1,5...4 мм² фиксированный, винтовые клеммы 2 кабель(и) 0,75...4 мм² гибкий без кабельного наконечника, винтовые клеммы 2 кабель(и) 0,34…1,5 мм² гибкий с кабельным наконечником.
• Момент затяжки: силовая цепь: 1,3 Нм - в винтовые клеммы - с помощью отвертки Philips № 2, 1,3 Нм - в винтовые клеммы - с с помощью плоской отвертки Ø 6 мм.
• Время срабатывания: 10–20 мс разряда катушки и НЕТ открытия, 10–20 мс зарядки катушки и НЕТ закрытия.
• Уровень безопасности и надежности: B10d = Контактор на 1369863 цикла с номинальной нагрузкой в ​​соответствии с EN/ISO 13849-1, B10d = Контактор на 20000000 циклов с механической нагрузкой в ​​соответствии с EN/ISO 13849-1
• Максимальная рабочая скорость: 3600 циклов/ч
• Диапазон управляющего напряжения: рабочее: 0,8...1,15 Uc 50 °C, затухание, отключение: 0,2...0,75 Uc 50 °C
• Потребляемая мощность в ВА: 30 ВА 20 °C
• Потребляемая мощность, ВА: 4,5 ВА 2

Программа лояльности ЭЛЕКТРОКЛУБ — лучшая партнерская программа для бизнес-клиентов в электротехнической отрасли.

• Покупатели зарегистрированные заранее на сайте программы , приобретая бонусную продукцию у Дистрибьюторов Электроклуба, они получают баллы, которые можно обменять на призы или средства на предоплаченную карту VISA.
• Программа работает автоматически и не требует отправки сканов счетов, кодов с упаковки и т.п.
• Список бонусных товаров доступен на сайте программы «Электроклуб».

ДАННЫЙ ТОВАР УЧАСТВУЕТ В ПРОГРАММЕ ЛОЯЛЬНОСТИ «ЭЛЕКТРОКЛУБ».

Миниатюрные силовые контакторы TeSys K

Силовые контакторы TeSys K характеризуются миниатюрными размерами, что позволяет экономить место в корпусе. Несмотря на небольшой размер, они имеют параметры, аналогичные топовым предложениям, представленным на рынке. Контакторы выпускаются на номинальный ток от 6 до 16А (АС-3), а системы, оснащенные встроенными 1НЗ контактами, могут использоваться в системах безопасности. В семейство силовых контакторов TeSys K также входит серия S207, соответствующая действующим железнодорожным стандартам.

Функции контактора TeSys K:

• Номинальный ток 6, 9, 12 А, категория AC-3.
• В наличии имеется широкий выбор катушек управления переменным и постоянным током (также с низким энергопотреблением для транзисторных выходов контроллеров ПЛК)
• Возможность работы в категориях AC-1 (резистивная), AC-3 (двигательная) и AC-4 (двунаправленная работа)
• Различные варианты подключения: винтовые, пружинные, контакты для печатных плат и многие другие.
• Все контакторы одного размера 45x58x57 [мм]
• Встроен один вспомогательный контакт 1НО или 1НЗ
• Встроенный один вспомогательный контакт 1НО или 1НЗ
• Все контакторы одного размера 45x58x57 [мм]
• Встроенный вспомогательный контакт 1НО или 1НЗ
• Все контакторы одного размера 45x58x57 [мм] ли>

Преимущества использования контакторов TeSys K:

• Одна из самых маленьких серий контакторов, доступных на рынке, дополнительно характеризующаяся отличными техническими параметрами.
• Малый размер позволяет использовать в любом приложении. Также доступна бесшумная версия LC7K.

Применение:

• Миниатюрные контакторы TeSys K позволяют использовать их в промышленности и строительстве.
• Простые системы. управление
• В зонах, где шум является важным фактором (бесшумная версия LC7K).
• Доступна версия с катушкой постоянного тока с низким энергопотреблением для прямого управления с транзисторных выходов контроллеров ПЛК.
• В предложение входят специальные версии, например, для железнодорожного применения S207, в соответствии со стандартом EN 45545.
