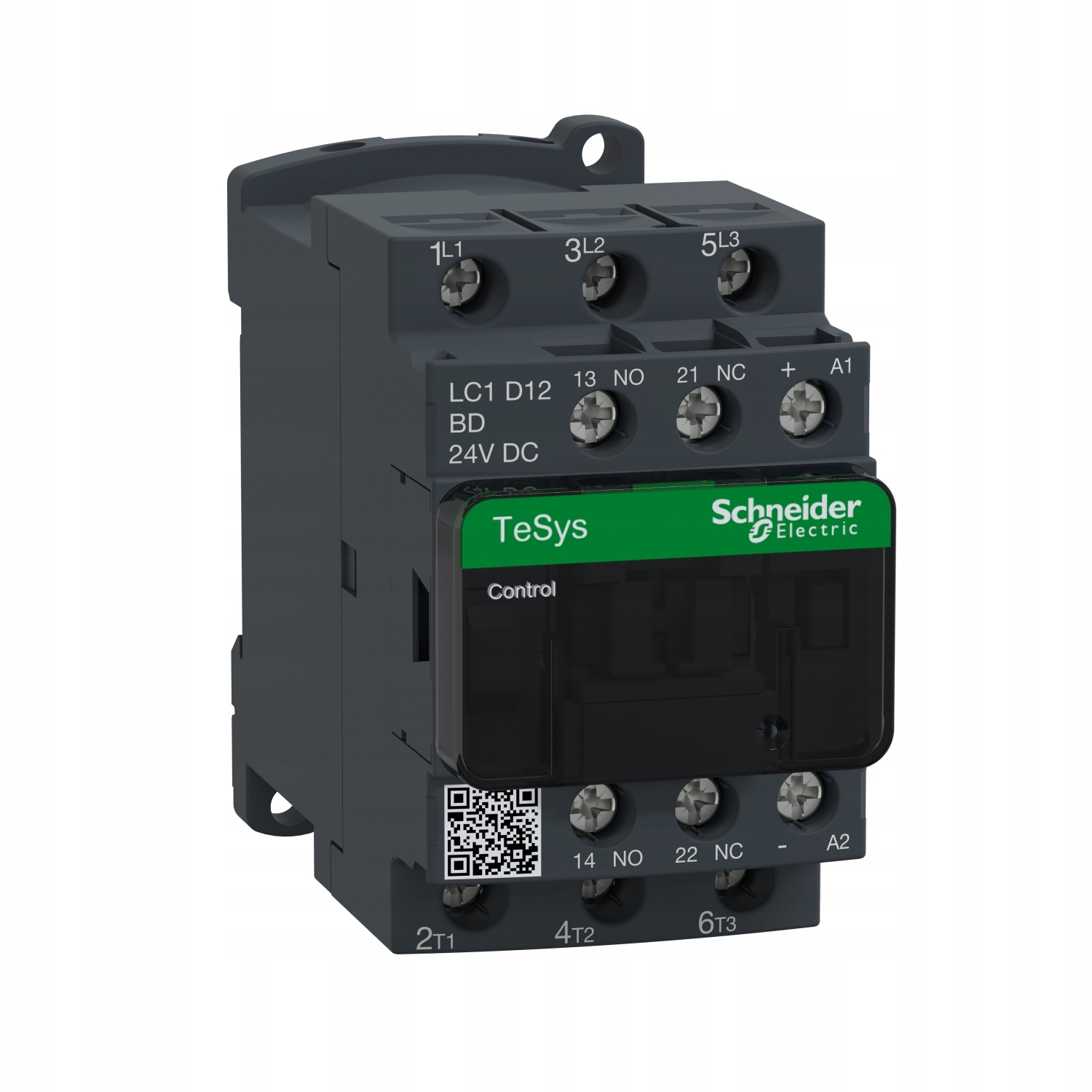

Schneider Electric, Силовой контактор TeSys D AC3 12A 3P 1NO 1NC катушка 24VDC, LC1D12BD

Основные параметры:

• Ассортимент продукции: TeSys Deca
• Тип продукта или компонента: Контактор
• Краткое название устройства: LC1D
• Применение: резистивная нагрузка, управление двигателем
• Категория использования: AC-1, AC-4, AC-3, AC-3e
• Описание полюсов: 3P
• [Ue] номинальное рабочее напряжение: Цепь питания: <= 690 В переменного тока (AC) 25...400 Гц, Цепь питания: <= 300 В постоянного тока (DC)
• Номинальный рабочий ток [Ie]: 25 А 60 °C) при <= 440 В переменного тока (AC) ) AC-1 для силовой цепи, 12 А, 60 °C) при <= 440 В переменного тока (AC) AC-3 для силовой цепи, 12 A, 60 °C) при <= 440 В переменного тока (AC) AC-3e для силовой цепи
• [Uc] напряжение цепи управления: 24 В постоянного тока (DC)

Дополнительные параметры:

• Мощность двигателя в кВт: 3 кВт при 220...230 В переменного тока (АС) 50/60 Гц (АС-3) ), 5,5 кВт при 380...400 В переменного тока (АС) 50/60 Гц (АС-3), 5,5 кВт при 415...440 В переменного тока (АС) 50/60 Гц (АС-3), 7,5 кВт при 500 В переменного тока (АС) 50/60 Гц (АС-3), 7,5 кВт при 660...690 В переменного тока (АС) 50/60 Гц (АС-3)), 3,7 кВт при 400 В переменный ток (АС) 50/60 Гц (АС-4), 3 кВт при 220...230 В переменный ток (АС) 50/60 Гц (АС-3е), 5, 5 кВт при 380...400 В переменный ток (AC) 50/60 Гц (AC-3e), 5,5 кВт при 415...440 В переменный ток (AC) 50/60 Гц (AC-3e), 7,5 кВт при 500 В переменный ток (AC) 50 /60 Гц (AC-3e), 7,5 кВт при 660...690 В переменного тока (AC) 50/60 Гц (AC-3e), Мощность двигателя, л.с. 0,5 л.с. при 115 В переменного тока 50/60 Гц для 1 фазы двигатели, 2 л.с. при 230/240 В переменного тока, 50/60 Гц для 1-фазных двигателей, 3 л.с. при 200/208 В переменного тока (AC) 50/60 Гц для 3-фазных двигателей, 3 л.с. при 230/240 В переменного тока ( AC) 50/60 Гц для 3-фазных двигателей, 7,5 л.с. при 460/480 В переменного тока (AC) 50/60 Гц для 3-фазных двигателей, 10 л.с. при 575/600 В переменного тока (AC) 50/60 Гц для 3 фазные двигатели.
• Код совместимости: LC1D.
• Комбинация контактов: 3 НО.
• Совместимость контактов: M4.
• Защитная крышка: Z.
>
• Номинальный тепловой ток с конвективным воздушным охлаждением [Ith]: 25 А при <60 °C для силовой цепи, 10 А при <60 °C для сигнальной цепи.
• Номинальный ток переключения Irms: 250 А при 440 В для силовой цепи согласно IEC 60947, 140 А переменного тока (AC) для цепи сигнализации IEC 60947-5-1, 250 A постоянного тока (DC) для цепи сигнализации согласно IEC 60947-5-1
• Номинальный ток отключения: 250 А при 440 В для цепи питания согласно IEC 60947
• li>
• [Icw] номинальный кратковременно выдерживаемый ток: 105 А при <40 ° C – 10 с для силовой цепи, 210 А при <40 °C – 1 с для силовой цепи, 30 А при <40 °C – 10 мин. для силовой цепи, 61 А при <40 °C – 1 мин. для цепи питания, 100 А - 1 с для цепи сигнализации, 120 А - 500 мс для цепи сигнализации, 140 А - 100 мс для цепи сигнализации.
• Параметры резервного предохранителя: 10 А gG для цепи сигнализации согласно IEC 60947-5-1, 40 A gG при типе координации 1 <= 690 В для силовой цепи, 25 A gG при типе координации 2 <= 690 В для силовой цепи.
• Среднее сопротивление: 2,5 мОм - Ith 25 А, 50 Гц для силовой цепи.
• Потери мощности на полюс: 0,36 Вт AC-3, 1,56 Вт AC-1, 0,36 Вт AC-3e.
• Номинальное напряжение изоляции [Ui]. ]: Цепь электропитания: 690 В согласно IEC 60947-4-1, Цепь электропитания: 600 В, сертификация CSA, Цепь электропитания: 600 В, сертификация UL, Цепь сигнализации: 690 В согласно IEC 60947-1, Цепь сигнализации: 600 В, сертификат CSA, Цепь сигнализации: 600 В, сертификат UL.
• Категория перенапряжения: III.
• Степень загрязнения: 3.
• Номинальное импульсное выдерживаемое напряжение [Uimp]: 6 кВ согласно IEC 60947.
• Уровень безопасности и надежности: B10d = 1369863 цикла контактора с номинальной нагрузкой согласно EN/ISO 13849-1, B10d = 20000000 цикла контактора с механической нагрузкой согласно EN/ISO 13849 - 1
• Механический срок службы: 30 мегациклов.
• Электрический ресурс: 2 мегацикла, 12 А AC-3 при Ue <= 440 В, 0,8 Мциклов 25 А AC-1 при Ue < = 440 В. , 2 Mcycles 12 A AC-3e при Ue <= 440 В
• Тип управляющего напряжения: DC СТАНДАРТ
• Технология катушки: Со встроенной защитой
• Управляющее напряжение диапазон: 0,1...0,25 Uc -40...70 °С исчезновение, отключение постоянного тока (DC), 0,7...1,25 Uc -40...60 °С рабочий постоянный ток (DC), 1. ..1.25 Uc 60...70 °C, рабочий постоянный ток (DC)
• Потребляемая мощность, притяжение, Вт: 5,4 Вт 20 °C)
• Длительная потребляемая мощность, Вт: 5,4 Вт при 20 °C
• Время работы: 53,55

Силовые контакторы TeSys D

Силовые контакторы TeSys D характеризуются высочайшими техническими характеристиками на рынке и двумя встроенными вспомогательными контактами 1НО+1НЗ. Контакторы выпускаются на номинальные токи от 9 до 150 А (АС-3). Благодаря стандартному использованию зеркальных контактов их можно использовать в цепях безопасности. В предложении представлены устройства постоянного тока с низким энергопотреблением, которые можно подключать непосредственно к транзисторному выходу контроллера ПЛК.

Особенности контактора TeSys D:

• Номинальный ток от 9 до 150 А, категория AC-3.
• В наличии имеется широкий выбор катушек управления переменного, постоянного и переменного/постоянного тока. (также с низким энергопотреблением транзисторных выходов контроллеров ПЛК)
• Механическая долговечность до 30 миллионов циклов
• Различные варианты подключения: винтовые, пружинные, контакты для печатных плат и многие другие< /li >
• До 3600 переключений в час.
• Встроенные два вспомогательных контакта 1НО+1НЗ, где 1НЗ — зеркальный контакт, соответствующий стандарту IEC 60947-4-1 и может использоваться безопасно. системы.

Преимущества использования контакторов TeSys D:

• Они позволяют использовать их в системах безопасности благодаря механическому соединению главных контактов и вспомогательных контактов, которые являются зеркальными контактами в соответствии с IEC 60947-4. -1 и 60947 -5-1
• Возможность идентифицировать цепи безопасности с помощью красных колпачков или передних вспомогательных контактов.
• Мультистандарт: IEC, UL, CCC, EAC и множество морских сертификатов.< /li>
• Возможность прямого подключения контактора к ПЛК.

Применение:

• Промышленность, инфраструктура, строительство...
• Контакторы созданы для полной интеграции с системами управления ПЛК и вводом-выводом, поэтому доступны катушки для прямого управления с потреблением 100 или 500 мА.
• Элементы системы можно использовать для создания любого приложения
