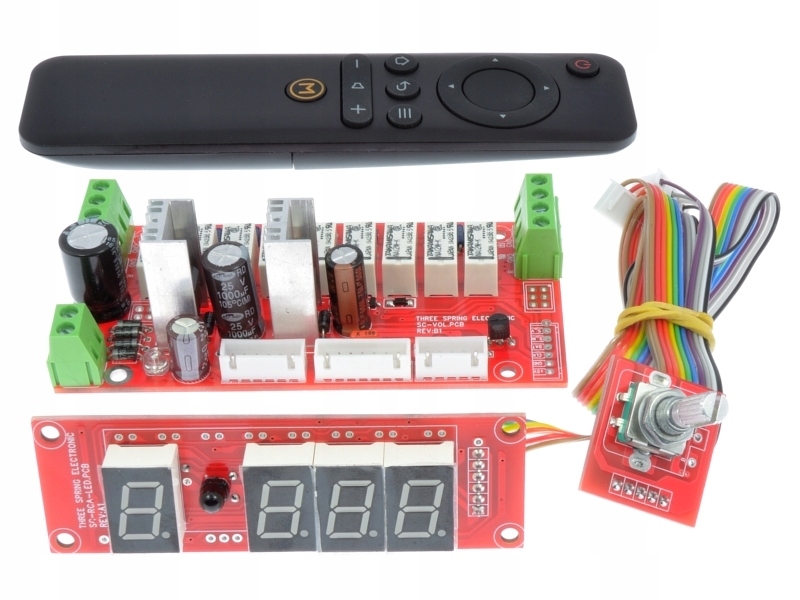

управление громкостью на реле с пультом дистанционного управления

регулировка объема 301 цикла на реле с дистанционным управлением и Светодиодный дисплей сегмента

текущая версия регулирования по сравнению с предыдущей Есть:

- Еще один пилот (без китайских иероглифов)

- 301 положение регулятора (w предыдущий был 256)

- добавлен 9 транслер (третий счет с выхода, питается сверху PCB), задача которой состоит в том, чтобы добавить дополнительное регулирование на Первые шаги (полезны во время очень тихого прослушивания),

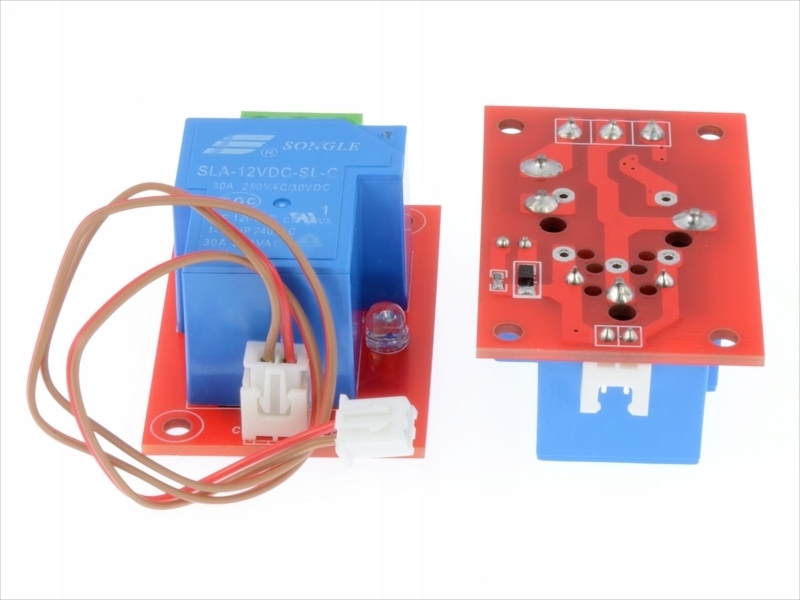

- Возможность отключение модуля с пульта дистанционного управления с помощью кнопки «Питание» (и все устройство для через выход в реле)

- несколько меньших улучшений.

Общая информация

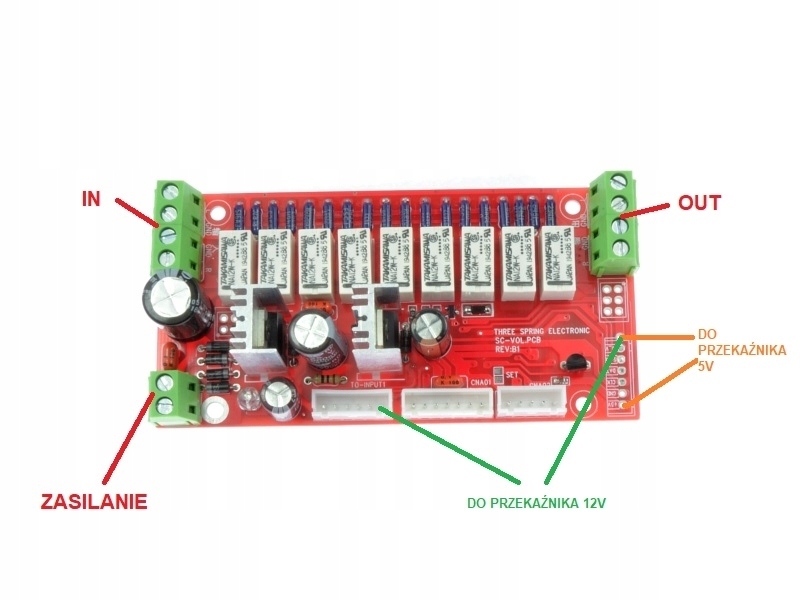

Регулируемая аудиосигнальная дорожка (да Сигнал и масса) полностью изолирован от контрольной части.

после Входной терминал Сигнал работает только через один резистор (1,5 мох последовательно и через один эстафетный контакт.

Затем происходит регулировка сдерживая соответствующую комбинацию резисторов в массу Чернокожие

Резисторы -это качественные резисторы Dale Реле Fujitsu takamisawa na12w-k (контакты: серебряный палладий (AGPD) с Золотое покрытие).

Входной импеданс является переменным, около 20 км на большинстве полезно для корректировки шкалы (он быстро падает и увеличивается на концах масштаба до 1,5 м).

Управление громкостью (необязательно) модули Селекторы 3 или 4 записи из нашего предложения.

Без селекторного модуля - регулировка Том выполняется независимо от выбранного входа (включая - выбор Опция точка 2).

Для модуля селектора с 4-летними, просто отцепите маленький плитка с переключателем (от набора селектора) и подключите ленту к подходящему розетку ( помечен вход1) в регуляторе.

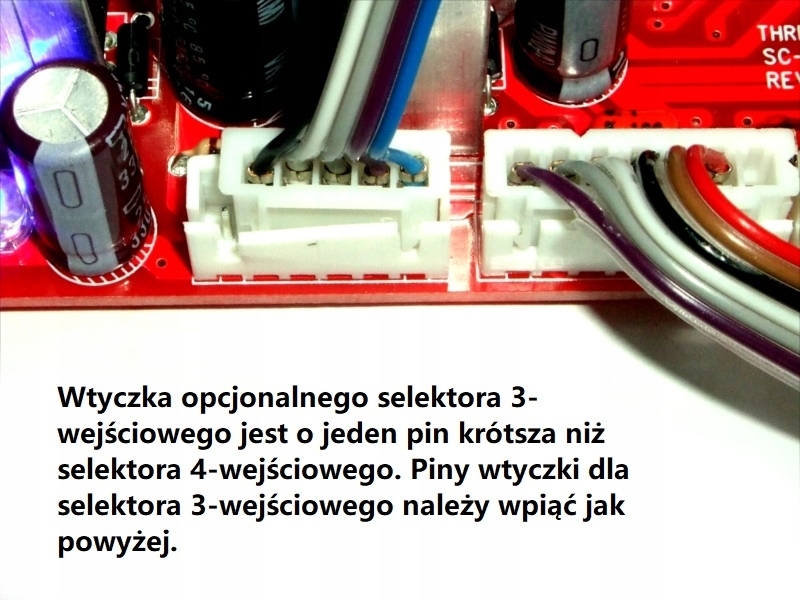

В случае селектора с 3 жителями Настройка (ограничивает выбор 3 входами) на пластине регулятора и отрегулировать плагин на соединение, как на одной из фотографий.

Плитка дополнительного селектора питается на ленте, если подключен к печатной плате регулятора.

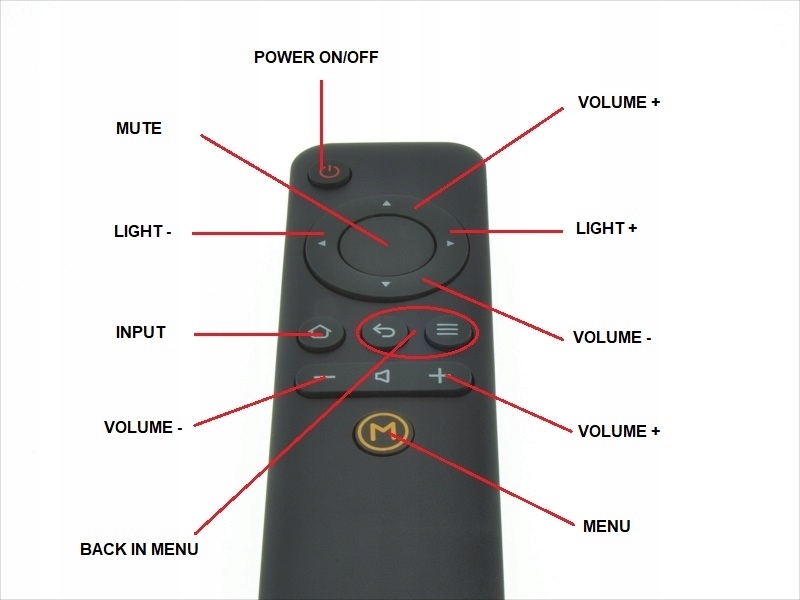

Регулировка выполняется с использованием оси импульса или с пультом дистанционного управления.

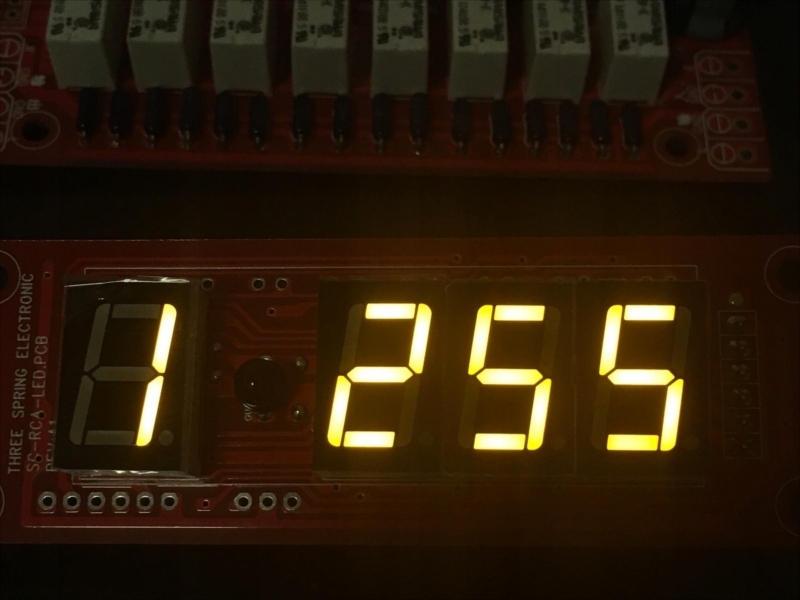

После короткого пресса пульсара следует ось Выбор одной из 4 записей - только с дополнительным модулем селектора - на Один дисплей сигнализируется от 1 до 4.

после короткого Импульсное осел успокаивается (ренелый) - сигнализируется Это мигает громкость на дисплее.

Чтобы выключить немой Вы должны снова держать пульсерную ось или скрутить ее.

Регулятор вспоминает уровень настройки громкости и выбранного входа, поэтому для потери Питание и выключить кнопку с пульта дистанционного управления.

Выбор параметров

после нажатия и удержания оси Импульс появляется по очереди:

(вы должны замедлиться, когда он появляется функция, которая нас интересует)

1. Настройка яркости отображения: нажмите и Держите пульсерную ось до буквы «l ".

затем установите яркость дисплея на один из пяти уровней, перевернув ось.

Настройка также возможна с пилотом с правым/левым.

2. Режим управления громкостью: нажимайте и удерживайте ось Импульс до тех пор, пока на дисплее появится дисплей - мы отпускаем ось - появляется Режим настройки буквы A - для всех входов для всех входов
