Контролер 2 пульта Дистанційний перемикач 230 В
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 126
Заказывая «Контролер 2 пульта Дистанційний перемикач 230 В» данный товар из каталога «Другие аксессуары» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.
Инструкция к универсальному одноканальному радиоконтроллеру МТ-STER – C110 230В
Информация о товаре.
Универсальный одноканальный радиоконтроллер со встроенным реле управления. Его можно использовать для управления во многих различных областях.
В основном используется для управления, например, электрическими дверями, окнами, промышленными лифтами, воротами, рольставнями и другими устройствами с электрическим управлением, где требуется контроллер этого типа.
p >
Технические данные контроллера MT-STER-C110
1) Чувствительность: -105дБм;
2) Рабочая частота ： 433 МГц ；
3) Напряжение: 230 В переменного тока.
4) Максимальный ток. Контакты реле: 30А/230В
5) Рабочая температура: -40 ℃ - + 80 ℃
6) Размер: 70*50*18 мм
< б>Виды работы контроллера MT-STER-C110
Тип работы контроллера задается перемычкой. Снимите корпус контроллера.
ВНИМАНИЕ! Настройки производятся при отключенном питании устройства.
А). МОНОСТАБИЛЬНЫЙ: ЗАВОДСКАЯ НАСТРОЙКА. Свободное положение 1,2,3, нет необходимости подключать перемычку.
Управление: Нажмите кнопку A пульта дистанционного управления, реле контроллера включится. Контакты COM и NO замкнуты. Пока держим кнопку А на пульте, реле включено. Отпустите кнопку A пульта дистанционного управления, реле контроллера выключится. Открытые контакты: COM и NO.
Б). БИСТАБИЛЬНЫЙ (A/B): Перемычка установлена на контакты 2 и 3.
Управление: Нажмите кнопку A на пульте дистанционного управления, реле контроллера включится. Контакты замкнуты: COM и NO. Нажмите кнопку B на пульте дистанционного управления, реле контроллера выключится. Открытые контакты: COM и NO.
C). БИСТАБИЛЬНЫЙ (A/A): Перемычка установлена на контакты 1, 2.
Управление: Нажмите кнопку A на пульте дистанционного управления, реле контроллера включится. Контакты замкнуты: COM и NO. Нажмите кнопку A на пульте дистанционного управления еще раз, реле контроллера выключится. Открытые контакты: COM и NO. Кнопка B пульта дистанционного управления неактивна.
ПРОГРАММИРОВАНИЕ И СТИРАНИЕ ПУЛЬТА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ.

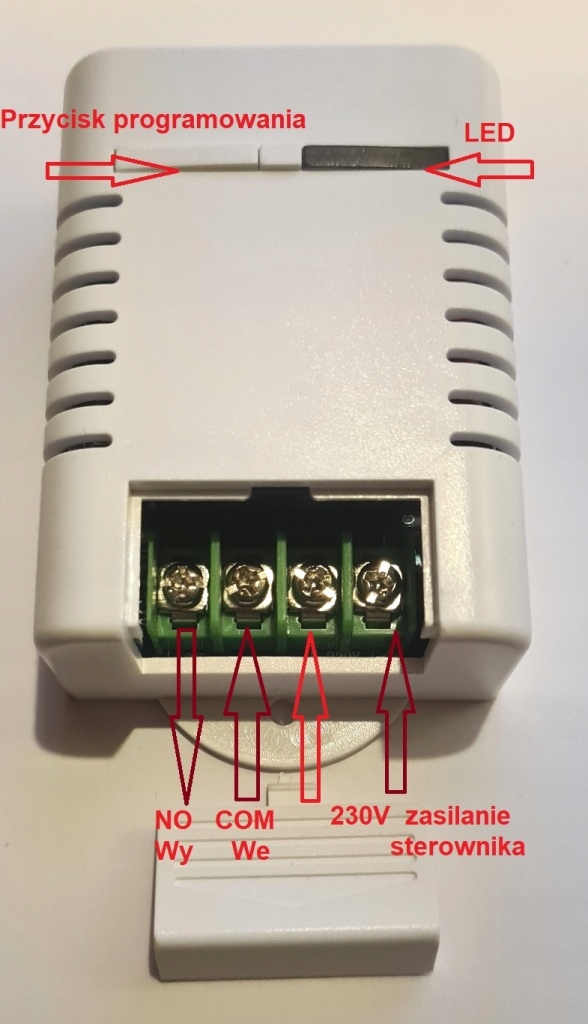

Пульты дистанционного управления программируются с помощью кнопки на корпусе контроллера. Будьте осторожны!
Включите питание, нажмите кнопку «обучение», светодиодный индикатор «обучение» загорится и погаснет, нажмите любую
кнопку пульта дистанционного управления в течение 6 секунд, индикатор. Светодиод обучения мигнет 4 раза, а затем погаснет. Это означает, что пульт дистанционного управления запрограммирован правильно.
Примечание. Контроллер может поддерживать до 16 пультов дистанционного управления. 17 удаляет пульт № 1
Удаление всех пультов из памяти
Нажмите кнопку «learn» и удерживайте около 8 секунд, кнопка «learn» «Светодиод загорится, погаснет и погаснет. Это значит, что все брелоки удалены правильно.
Переменный ток - маркировка: Фазовый провод L - на этом проводе имеется электрическое напряжение. Используемые цвета изоляции: черный, серый или коричневый. Нейтральный провод N – синий
Все монтажные работы необходимо выполнять при отключенном питании.
Неправильный монтаж может привести к тяжелым телесным повреждениям лица, выполняющие работы, эксплуатацию и использование установки.
Производитель не несет ответственности за материальный или личный ущерб, возникший в результате несоблюдения инструкций по установке. В таких случаях гарантия на дефекты материала не распространяется.
ВНИМАНИЕ! – Окончательное подключение прибора к сети или замена кабеля ДОЛЖНА осуществляться только квалифицированным и опытным электриком в соответствии с настоящим руководством и стандартами безопасности, действующими в стране использования.< /п>
