Контролер 2 пульта дистанційного керування 24V перемикач пульт дистанційного керування
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 144
Приобретая «Контролер 2 пульта дистанційного керування 24V перемикач пульт дистанційного керування» данный товар из каталога «Драйверы» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.
Инструкция к универсальному одноканальному радиоконтроллеру МТ-СТЕР - 100
Информация о товаре.
Универсальный одноканальный Радиоконтроллер двухканальный со встроенным реле управления. Его можно использовать для управления во многих различных областях.
В основном используется для управления, например, электрическими дверями, окнами и другими устройствами с электрическим управлением, где требуется контроллер этого типа.
Технические данные контроллера МТ-STER-100
1) Чувствительность: -105дБм;
2) Рабочая частота ： 433 МГц；
3) Напряжение: 24 В постоянного тока.
4) Ток покоя: ≤6 мА
5) Рабочий ток: ≤40 мА
6) Максимальный ток Контакты реле: 10А-240В переменного тока / 15А-24В постоянного тока
7) Рабочая температура: -40 ℃ - + 80 ℃
8) Размер: 48,2 * 32,8 * 15 мм
8) Размер: 48,2 * 32,8 * 15 мм
p>
Виды работы контроллера МТ-STER-100

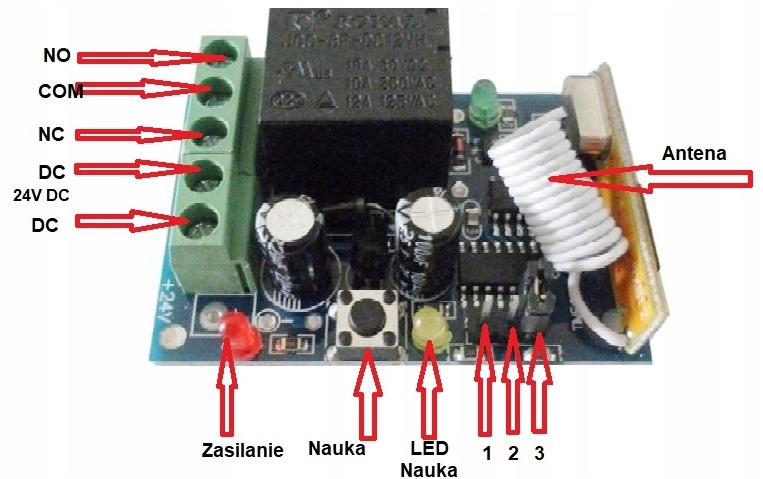

Как показано на изображении ниже, способ работы можно изменить с помощью перемычки Z.
р>< р>А). МОНОСТАБИЛЬНЫЙ: ЗАВОДСКАЯ НАСТРОЙКА. Свободное положение 1,2,3, нет необходимости подключать перемычку.Управление: Нажмите кнопку A пульта дистанционного управления, реле контроллера включится. Контакты COM и NO замкнуты. Пока держим кнопку А на пульте, реле включено. Отпустите кнопку A пульта дистанционного управления, реле контроллера выключится. Открытые контакты: COM и NO.
Б). БИСТАБИЛЬНЫЙ (A/B): Перемычка установлена на контакты 2 и 3.
Управление: Нажмите кнопку A на пульте дистанционного управления, реле контроллера включится. Контакты замкнуты: COM и NO. Нажмите кнопку B на пульте дистанционного управления, реле контроллера выключится. Открытые контакты: COM и NO.
C). БИСТАБИЛЬНЫЙ (A/A): Перемычка установлена на контакты 1, 2.
Управление: Нажмите кнопку A на пульте дистанционного управления, реле контроллера включится. Контакты замкнуты: COM и NO. Нажмите кнопку A на пульте дистанционного управления еще раз, реле контроллера выключится. Открытые контакты: COM и NO. Кнопка B пульта дистанционного управления неактивна.
ПРОГРАММИРОВАНИЕ И СТИРАНИЕ ПУЛЬТА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ.
Пульты дистанционного управления программируются при снятом корпусе контроллера. Будьте осторожны!
Включите питание, нажмите кнопку «обучение», светодиодный индикатор «обучение» загорится ровным светом, нажмите любую
кнопку пульта дистанционного управления в течение 7 секунд, Светодиодный индикатор «обучение» загорится. «Обучение» мигнет 4 раза, а затем погаснет. Это означает, что пульт дистанционного управления запрограммирован правильно.
Примечание:
Контроллер может поддерживать до 16 пультов дистанционного управления. 17 удаляет пульт №1
Удаление всех пультов из памяти
Нажмите кнопку «учить» и удерживайте около 8 секунд , светодиодный индикатор «наука» будет мигать. Это означает, что все пульты дистанционного управления были успешно удалены.
