ПИТАНИЕ КОНТРОЛЛЕРА КОНТРОЛЛЕР ДЛЯ КОДОВОГО ЗАМКА ЭЛЕКТРИЧЕСКИЙ ЗАМОК 230В ДО 12В

1. Трансформатор: Отвечает за преобразование входного переменного напряжения (110–240 В) в более низкое напряжение, подходящее для других частей схемы. Обеспечивает стабильное питание всего устройства и подключенных к нему компонентов.

2. Радиатор: Компонент, отвечающий за рассеивание тепла, выделяемого электронными компонентами, такими как реле и трансформаторы. Радиатор помогает поддерживать соответствующую рабочую температуру устройства, что предотвращает перегрев и обеспечивает долговечность устройства.

3. Реле:

Используется для управления потоком электричества к подключенным устройствам, таким как электрические замки. Реле является ключевым элементом, который позволяет включать и выключать питание этих устройств на основе управляющих сигналов.

4. 15 с (0–15 секунд): ручка для регулировки времени задержки. Позволяет вам установить продолжительность времени, в течение которого замок будет оставаться открытым после активации, в диапазоне от 0 до 15 секунд.

5. Связи

• GND (Земля): Земля (Земля). Обеспечивает электробезопасность за счет заземления устройства.
• PUSH: Вход для кнопки выхода. Подключение к этому разъему позволяет управлять замком с помощью кнопки выхода.
• НЕТ (нормально открытый): Выход нормально открыт. При активации цепь замыкается, что можно использовать для управления электромагнитными замками.
• NC (нормально закрытый): Выход нормально закрытый. При активации цепь размыкается, что можно использовать для управления замками, для разблокировки которых требуется размыкание цепи.
• +12В: выходная мощность 12 В постоянного тока. Обеспечивает питание периферийных устройств, таких как контроллеры доступа, устройства считывания карт, электромагнитные замки.
• GND (земля): Дополнительный выход заземления для периферийных устройств.
< /ул>

6. Мощность

• L (Линия): Вход фазы питания. Подключите провод фазы питания (110–240 В переменного тока) к этому разъему.
• N (Нейтраль): Нейтральный вход питания. Подключите нейтральный провод источника питания (110–240 В переменного тока) к этому разъему
.

1. Подключение к электросети:

Вход питания: Фазовый (синий) и нейтральный (красный) силовые кабели (230 В переменного тока, 50 Гц) подключаются к разъемам L и N контроллера питания.

2. Подключение электрозащелки (электрозащёлки):

Выход NO (нормально разомкнутый): Выход NO (желтый провод) контроллера питания подключен к одному концу электрической защелки.

Выход COM (общий): Выход COM (черный провод) контроллера питания подключен к другому концу электрической защелки. После активации цепь замыкается, разблокируя электрическую защелку.

3. Подключение кнопки выхода:

Кнопка выхода: Кнопка DOOR EXIT подключена к разъемам PUSH (желтый провод) и GND (черный провод) на контроллере питания. Нажатие на кнопку открывает замок, позволяя вам покинуть комнату.

4. Подключение кодового замка:

Питание кодового замка: Выходы +12 В (красный провод) и GND (черный провод) контроллера питания подключаются к соответствующим разъемам на кодовом замке, обеспечивая питание устройство.

Управление замком: Выходы NO/PUSH (желтый провод) и COM (серый провод) контроллера питания подключаются к соответствующим разъемам кодового замка, что позволяет управлять заблокируйте с помощью введенного кода.

5. Подключение проводного дверного звонка:

Звонок: Провода звонка подключаются к разъемам BELL (фиолетовый провод) на контроллере питания, что позволяет подавать звуковой сигнал при попытке входа.

• Входное напряжение: 110–240 В переменного тока, 50–60 Гц
• Выходное напряжение: 12 В постоянного тока
• Мгновенный ток: 5А
• Постоянный ток: 3,5А
• Рабочая температура: -20℃ ~ + 60 ℃.
• Рабочая влажность: ≤ 90 %.
• Время задержки: 0–15 секунд (регулируется).

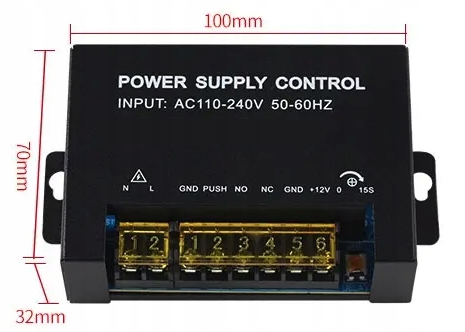

• Размеры: 100 x 70 x 32 мм

• 1x контроллер мощности 1205
• Руководство пользователя

Инструкция на польском языке в электронной версии доступна во вложении для скачивания. Вы найдете его под описанием нашего продукта.
