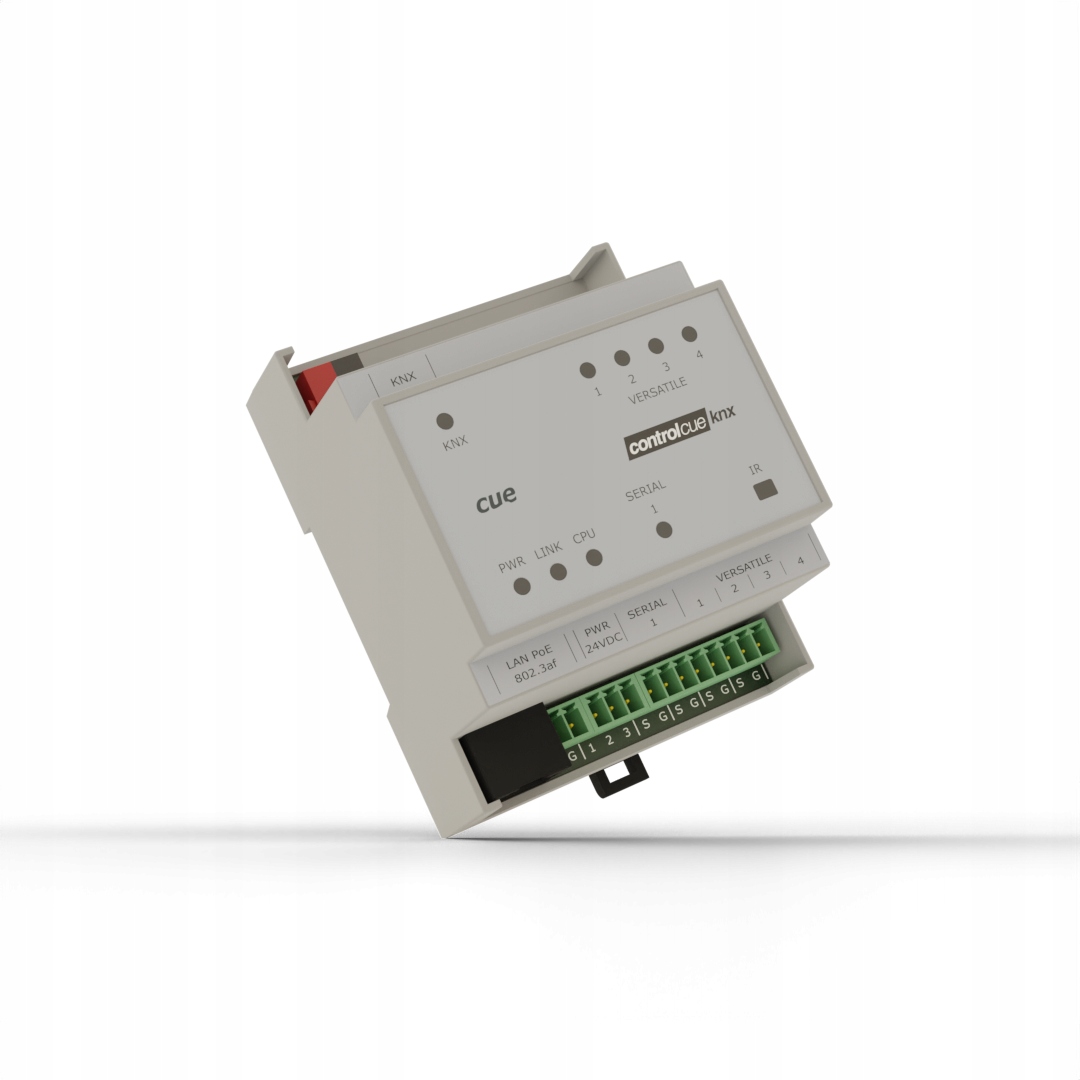

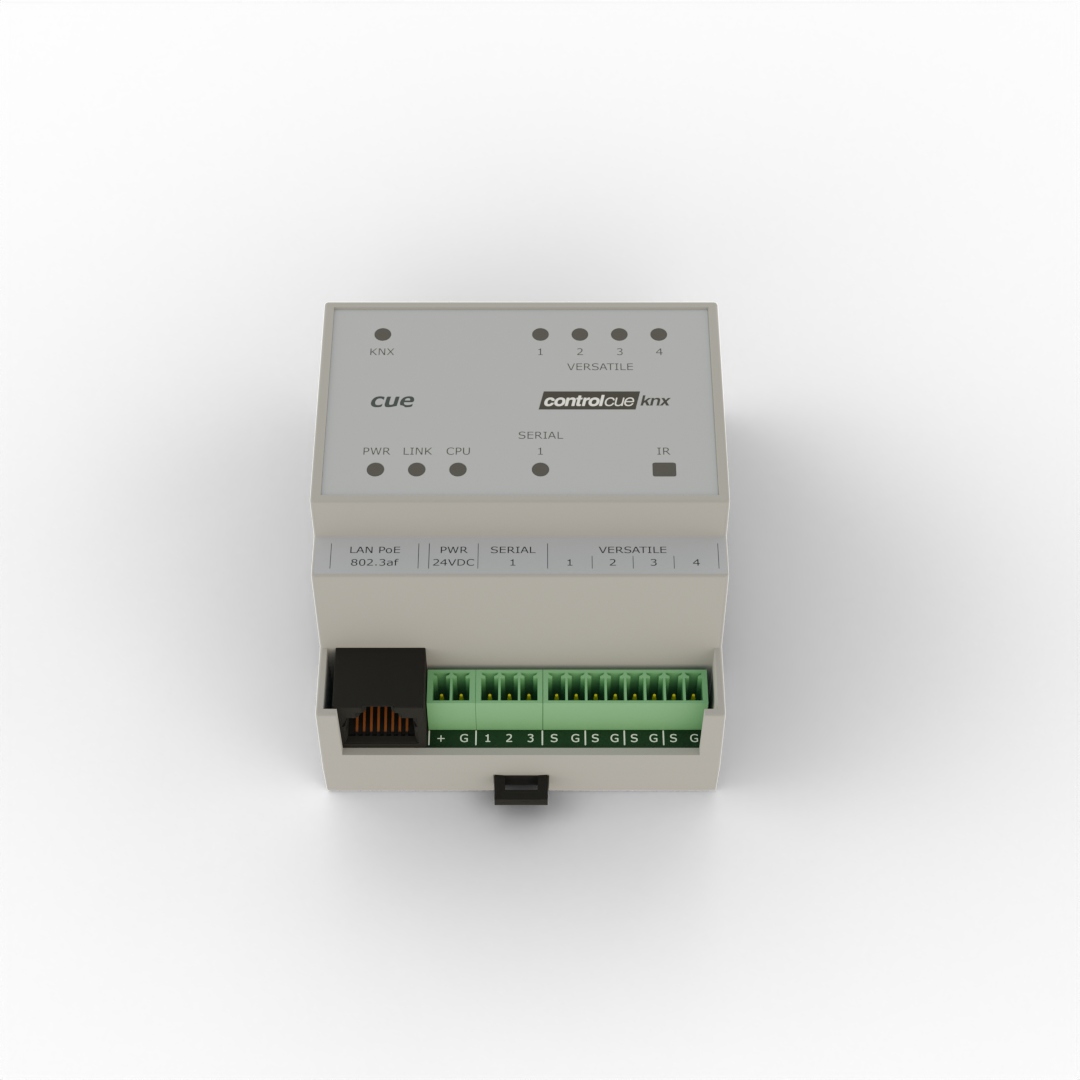

Контроллер Ethernet IP с KNX, последовательными и универсальными портами

Код продукта: CS0455

Основные характеристики

• Проводная локальная сеть 10/100 BaseT
• 1x

  Порт управления IP

• 1x

  Порт KNXTP

• 1x

  Двунаправленный порт RS-232/485

• 4x

  Универсальный порт

• Процессорная платформа ARM®.
• Внутренняя оперативная память LPDDR 64 МБ, флэш-память 256 МБ.
• Встроенные часы реального времени.
• Датчик захвата кода. ИК
• Индикаторы на передней панели.
• Питание через Ethernet или источник питания 24 В постоянного тока.
• Пластиковый корпус для DIN-рейки, ширина 4 модуля.
• li >Веб-сервер и веб-страницы администратора для настройки

controlCUE-knx-d — это полнофункциональный IP-контроллер с портом KNX, одним двунаправленным портом RS-232/485 и четыре универсальных порта. Полностью совместимый с сенсорными панелями CUE, этот контроллер обеспечивает двустороннее соединение между системой Cue и сетью KNX и может работать как автономное устройство.

Этот контроллер поставляется в комплекте с веб-сервером и позволяет настраивать его. через стандартный веб-браузер. Программирование устройства основано на стандартном инструменте программирования CUE Cue Visual Composer.

Однокабельное соединение Ethernet обеспечивает легкую интеграцию в сеть. Контроллер оснащен технологией Power over Ethernet (PoE), которая позволяет передавать данные и питание через сетевой кабель Ethernet. Контроллер можно легко закрепить на DIN-рейке или стене.

Характеристики

Порты управления

• 1x

  Порт IP-управления

• 1x

  Порт KNX TP

• 1x

  Двунаправленный порт RS-232/485

• 4x

  Универсальный порт

Внутреннее IR датчик

• Захват ИК-кода

Светодиодные индикаторы

• Blue Power — указывает на наличие питания и готовность устройства.
• Зеленая ссылка — указывает на сетевое соединение и активность.
• Желтый ЦП — подтверждает выполнение функции системы по умолчанию.
• Зеленый/красный KNX — указывает на отправку/получение порта KNX.
• Зеленый последовательный порт — указывает на передачу последовательных данных. передается.
• Красный последовательный порт — указывает на прием последовательных данных.
• Зеленый универсальный — указывает на то, что выход закрыт.
• Желтый универсальный — указывает на ИК- или последовательные данные. передается.

Кнопка

• Системные настройки по умолчанию устанавливает IP-адрес и пароль по умолчанию.

В режиме реального времени и дата

• RTC с аккумулятором резервное копирование

Память

• Внутренняя RAM LPDDR 64 МБ
• Внутренняя энергонезависимая флэш-память 256 МБ< /li>

Программные технологии

• Веб-администрирование
• Среда выполнения XPL2

Система связи

• 10/100 BaseT Ethernet, Разъем RJ-45

Источник питания

• 24 В постоянного тока (+/-20%), 3 Вт, 2-контактный Разъем 3,5 мм
• Питание через Ethernet (PoE), совместимость с IEEE 802.3af

Физический

• Пластиковый корпус на DIN-рейке, совместимый с DIN EN 50022
• Ширина 4 модулей
• Размеры 70 x 90 x 58 мм / 2,8 x 3,5 x 2,3 дюйма
• Вес 0,2 кг / 0,5 фунта

Условия окружающей среды

• Рабочая температура от 10° до 40° C
• Температура хранения от 0° до 60° C
• Относительная влажность от 10 % до 90 % без конденсации

Содержимое коробки

• Контроллер controlCUE-knx-d
• Набор разъемов
• Кабель Ethernet
• Блок питания, совместимый с DIN-рейкой, 24 В постоянного тока / 15 W
• Быстрый старт
