Высококлассный контроллер с поддержкой протокола Ethernet IP

Код продукта: CS0595

Основные характеристики

• 1x проводная локальная сеть 10/100/1000 BaseT
• IP-порт управления
• 4x

  Двунаправленный порт RS-232/485

• 8x

  Универсальный порт

• 2x

  Реле низкого напряжения

• Датчик захвата ИК-кода
• Внутренняя ОЗУ 2 ГБ
• Внутренняя энергонезависимая память eMMC 16 ГБ
• Встроенные часы реального времени
• Источник питания PoE 802.3af или 12 28 В постоянного тока.
• Унифицированная конструкция алюминиевого корпуса для установки на настольном компьютере или в 19-дюймовой стойке.
• Сетевой сервер и сеть администрирования для настройки.

controlCUE-three — это контроллер высокого класса, поддерживающий Ethernet IP и оснащенный различными портами управления. Рекомендуется для средних и крупных коммерческих, государственных и жилых приложений.

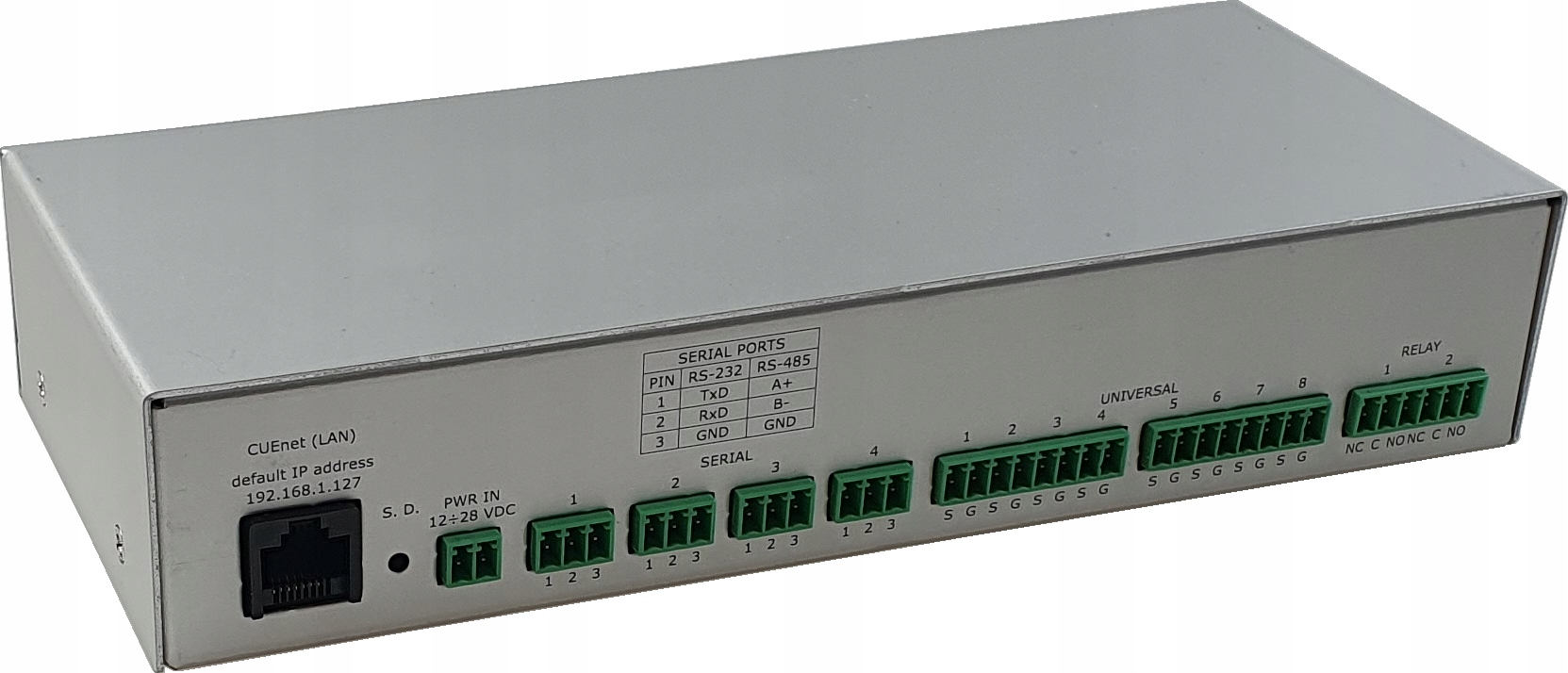

Порты управления включают двунаправленные последовательные каналы RS-232/485, универсальные порты и реле низкого напряжения. Порт Ethernet обеспечивает двунаправленное IP-управление продуктами любого производителя с поддержкой IP.

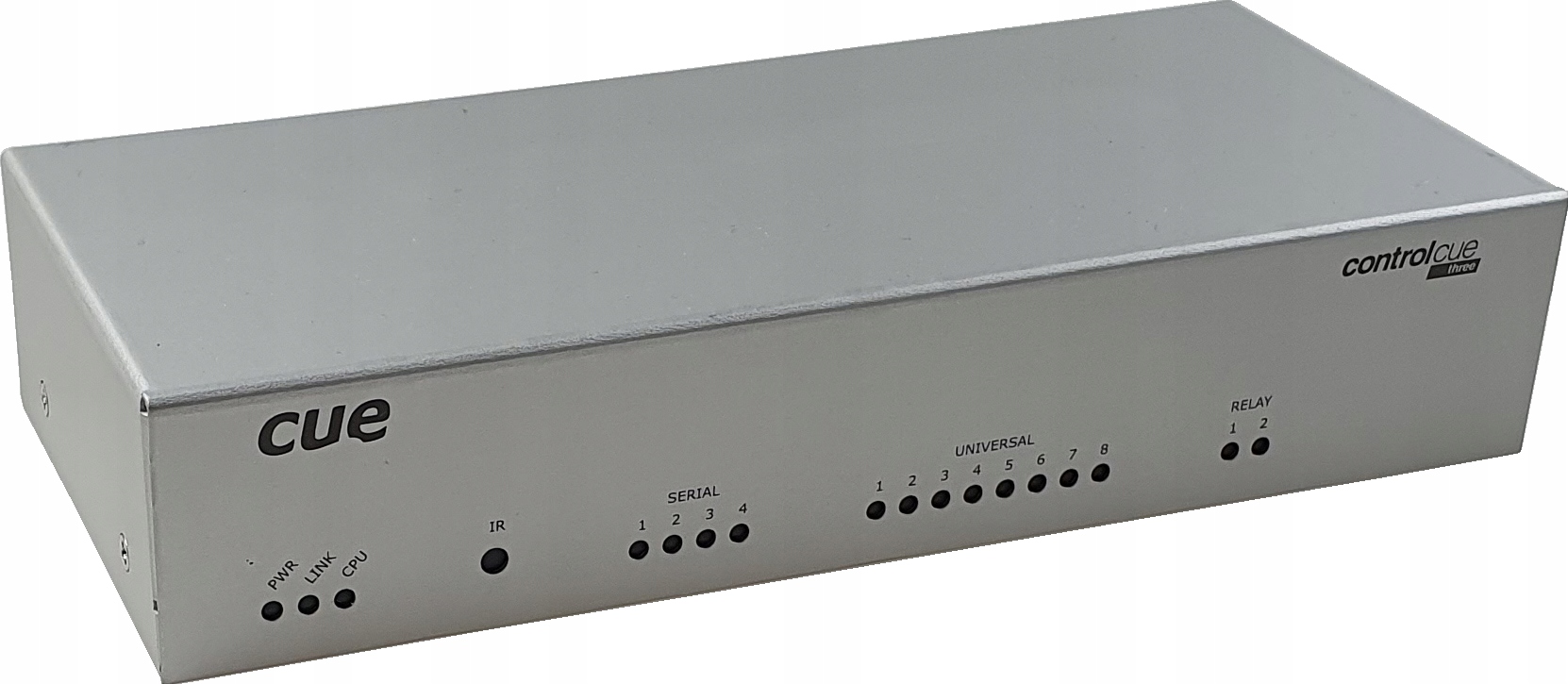

Эта модель оснащена светодиодными индикаторами на передней панели, которые указывают состояние всех портов управления. Устройство поддерживает дату и время с помощью встроенных часов реального времени (RTC), что позволяет использовать широкий спектр приложений распределенного планирования. Внутренний инфракрасный датчик позволяет захватывать ИК-коды.

ControlCUE-three оснащен административным интерфейсом, позволяет выполнять настройку через стандартный веб-браузер и полностью совместим с существующей линейкой сенсорных панелей и клавиатур CUE.

Технические характеристики

Сеть

• 10/100/1000 BaseT LAN, разъем RJ-45
• Поддерживается механизм аутентификации 802.1X
• Поддержка прокси-сервера

Порты управления

• Порт управления IP
• 4x

  Двунаправленный Порт RS-232/485

• 8x

  Универсальный порт

• 2x

  Низковольтное реле

Внутренний ИК-датчик

• Захват ИК-кода

Светодиодные индикаторы

• Питание

  Синий — подается питание, устройство включено готов.

• Ссылка

  Зеленый — сетевое соединение и активность.

• ЦП

  Желтый — подтверждает выполнение функции системы по умолчанию.

• Последовательный

  Зеленый — последовательные данные передаются.

  Красный — последовательные данные принимаются.

• Универсальный

  Зеленый — выход закрыт.

  Желтый — Принимаются ИК- или последовательные данные. передается.

• Реле

  Красный — выход закрыт.

Кнопка

• Системные настройки по умолчанию — устанавливает IP-адрес и пароль по умолчанию.

Реальное время и дата

• RTC с резервной батареей

Память

• 2 ГБ Оперативная память
• 16 ГБ NAND Flash (EMMC)

Программные технологии

• Администрирование Web
• XPL2 внутри

Электропитание

• 12÷28 В постоянного тока, макс. 4 Вт, 2-контактный разъем 3,5 мм
• Питание через Ethernet, совместимость со стандартом 802.3af

Физическое

• Компактный алюминиевый корпус
• Размеры 210 x 42 x 92 мм / 8,27 x 1,7 x 3,6 дюйма
• 1/2 места в стойке, 1 U
• Вес 0,3 кг / 0,7 фунта

Условия окружающей среды

• Рабочая температура от 10° до 40° C
• Температура хранения от 0° до 60° C
• Относительная влажность от 10 % до 90 % без конденсации

Коробка содержимое

• Контроллер controlCUE-three
• 4 штыря для настольного использования
• Набор разъемов
• Кабель Ethernet
• Источник питания 24 В постоянного тока / 24 Вт
