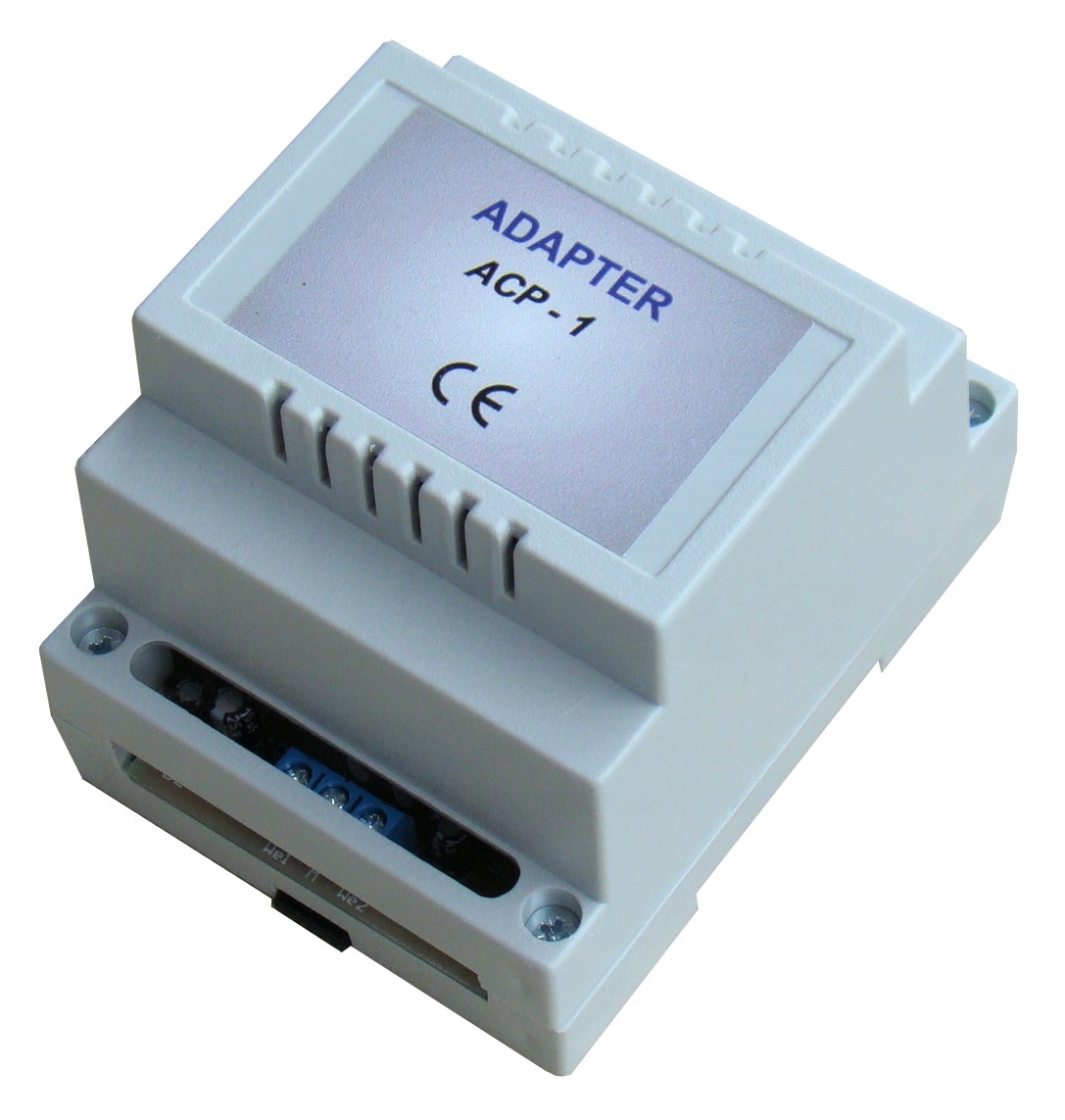

АДАПТЕР - МОДУЛЬ ДАТЧИКОВ АСР-1

.

Модуль АСР используется для управления внешними устройствами (например, насосами, электромагнитными клапанами, сигнализаторами). ) на основе сигналов от нормально открытых (или нормально закрытых) датчиков, таких как поплавковые датчики, датчики потока, герконовые датчики, фотоэлементы и т. д.

Он имеет несколько функций, которые делают управление простым и надежным.

Модуль имеет следующие возможности:

- встроенный источник питания 5 В, на датчик подается безопасное и низкое напряжение 5 В и максимальный ток 1 мА, поэтому использование или даже случайное погружение в воду, например, поврежденного поплавкового датчика, полностью безопасно, < /п>

- имеет 2 встроенных выходных реле (макс. нагрузка 230В 5А), к которым мы можем подключить наше выходное устройство, например, насос или электромагнитный клапан, это отдельные каналы, поэтому с помощью 2 датчиков можно управлять двумя, например, насосами. Конечно, можно использовать только один канал,

- имеет функцию отрицания. Обычно, когда датчик подает сигнал, устройство ввода будет включено, но это можно легко изменить (установка перемычки в ACP1) и тогда логика работает наоборот, т.е. устройство вывода всегда включено в режиме ожидания и после приема по сигналу с датчика он отключится, т.е. он просто работает наоборот. Каждый канал можно настроить независимо

- имеет задержку выключения реле. При каждом поступлении сигнала от датчика встроенное в АКП-1 реле включается немедленно, а реле выключается по истечении времени Х, отсчитываемого с момента прекращения подачи сигнала от датчика. Это время можно плавно регулировать от примерно 1 секунды до примерно полминуты. Это время мы также устанавливаем независимо для каждого канала. Если во время отсчета времени Х модуль АСР-1 получит еще один импульс от датчика, то это время отсчитывается заново, т.е. снова с момента окончания сигнала от датчика. Это защищает, например, от непрерывного включения и выключения реле, когда, например, вода колеблется на пороге переключения поплавкового датчика.

.

Конечно, ACP-1 можно использовать со многими другими датчиками, например, датчиками потока, фотоэлементами, отражением, PIR-датчиком движения и даже обычными ручными или ножными кнопками. Подача на датчик низкого напряжения 5 В (макс. 1 мА) снижает нагрузку на датчик и значительно увеличивает срок его службы.

Подключение очень простое.

В нижней части контроллера находится 3-контактный разъем, на который подаём сигнал с датчиков. Слева у нас есть вход № 1, средний контакт – земля (общий для обоих датчиков), а правый контакт – вход № 2. Это беспотенциальные переключающие входы, на которые не подается внешнее напряжение. эти входы!

Сверху АСР-1 имеем 3 разъема, слева:

- выход выходного реле №1

- выход выходное реле №2

- разъем питания АКП-1 (230 В переменного тока).

.

Основное подключение показано на рисунке ниже. На нем показаны 2 насоса, управляемые двумя поплавковыми датчиками. То есть датчик №2 управляет насосом №1, а датчик №2 управляет насосом №2 совершенно независимо друг от друга.

.

В таком примере можно использовать насосы закачивать жидкость, когда ее уровень в данной емкости падает ниже заданного уровня и (после реверса логики в АКП) откачивать жидкость, когда ее уровень в данной емкости превышает заданный уровень. Конечно, вы можете подключить насос к каналу №1, а, например, сигнализацию или другое устройство к каналу №2, или просто использовать только один канал.

Конечно, ACP-1 можно использовать с совершенно другими датчиками и в других ситуациях, например, с датчиками расхода, т.е. ACP-1 будет включать (или выключать после изменения логики в ACP) подключенное устройство при получении сигнал, например, от датчика расхода жидкости.

.

Подключаемые устройства не обязательно должны питаться от сети 230 В, это могут быть устройства с другим напряжением, например 12 В, 24 В и т. д. Затем подключаем 230В только для питания самого АСР-1, а сам блок питания, например насосы 12В, питаются от внешнего источника питания 12В постоянного тока. Такой случай показан на рисунке ниже.

Вместо датчика мы можем, конечно, управлять обычным ножным выключателем, ручным выключателем, концевым выключателем и т.п. Действие всегда будет одинаковое, т.е. устройство вывода будет включено сразу после получения импульса и будет отключено по истечении времени X, установленного пользователем.

.

Параметры настройки.

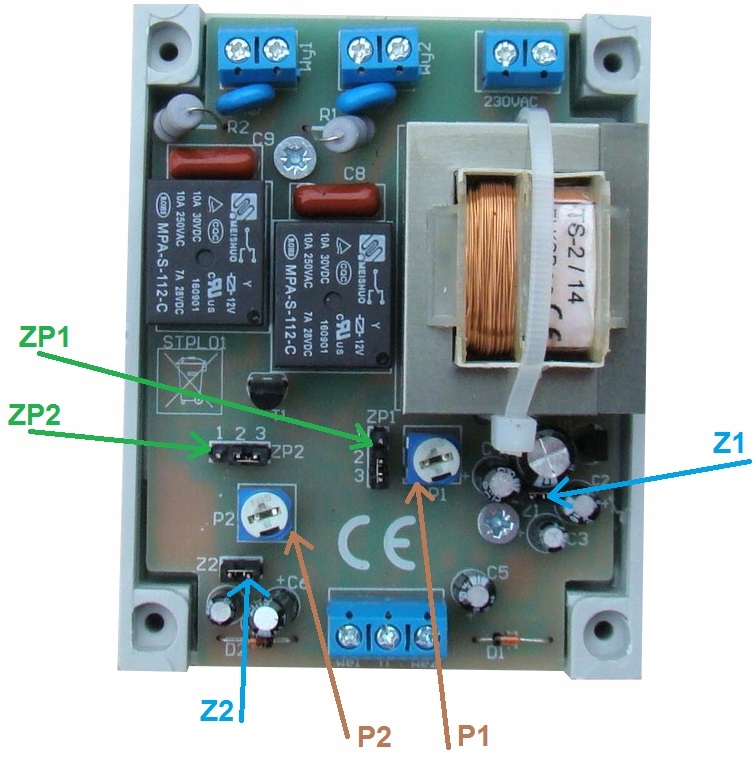

Все настройки производятся после отключения питания АСР-1 и снятия крышки контроллера. Внутри у нас есть следующие регулирующие элементы:

- перемычка ZP2, т.е. настройка логики для канала №1

- перемычка ZP1, т.е. настройка логики для канала №2

- потенциометр Р2, т.е. установка времени сохранения выхода включенным после прекращения сигнала с входного датчика №1

- потенциометр Р1, т.е. установка времени удержания выхода включенным после прекращения сигнала с входного датчика №2

- перемычка Z2, т.е. установка диапазона возможного времени регулирования (короткое/длинное) для P2

- перемычка Z1, т.е. установка диапазона возможного времени регулирования (короткое/длинное) для P1

После того как сигнал на входе № ACP-1 прекратится, он будет сохранять это состояние в течение времени X, которое можно регулировать потенциометром P2 для входа № 1 в двух диапазонах:

— короткое (перемычка Z2 снята), т.е. примерно от секунды до примерно 6 секунд

- длинный (установлен Z2), т.е. примерно от 4 секунд до полминуты

.

Логика работы канала №1 задается перемычкой ZP2.Если перемычка установлена ​​на контакты 2/3, это означает, что данный выход работает в нормально разомкнутом режиме, т.е. в состоянии покоя выходное реле 1 выключается, и после получения импульса на входе № 1 реле включится. Если поставить перемычку ЗП2 на контакты 1/2, то АСР-1 будет работать в нормально закрытом режиме для выхода №1, т.е. в состоянии покоя выходное реле №1 будет включено.

Аналогично для выхода №2 используем регулировку P1 и перемычки Z1 и ZP1. Каждый из двух каналов ACP-1 можно настраивать совершенно независимо. Время поступления импульсов от датчиков может быть практически любым, но не должно быть короче 0,5-1 секунды. Если время импульса короче, время удержания выхода (X) может быть короче или ACP-1 не включится. Время удержания (X) выходов после остановки импульса указано приблизительно.

Технические данные:

• Питание ACP-1: 230 В переменного тока.
• Потребляемая мощность до 1 Вт.
• имеет 2 входа от датчиков
• имеет 2 релейных выхода максимум 230В 5А каждый
• монтаж на DIN-рейку, ширина корпуса 7см
• рабочая температура от 0 до +40 С

Контроллер совершенно новый.
