ПРИМЕЧАНИЕ. При оформлении заказа вы можете указать другой цвет крышек сенсоров: серый, белый, коричневый или черный.

НАБОР ДЛЯ ЛЕСТНИЦ

СВЕТОВОЛНОВЫЙ лестничный контроллер smartLED S19-P (модель ПРЕМИУМ)

+

2 лестничных оптических датчика расстояния и движения smartLEDs ALFA 100см 12В

для управления многоточечным светодиодным освещением постоянного тока 12В/24В для лестниц, дорожек, проездов, парковок

Количество управляемых ламп: 3-19

Цвет крышки датчика: белый

Непрерывное включение и выключение ламп – настоящая, уникальная светодиодная волна с плавным, плавным и эффекты размытия - такого вы больше не найдете на Allegro!

Интеллектуальный сумеречный выключатель со световым зондом

Конфигуратор для 19 параметров контроллера(Очень широкие возможности адаптации работы к потребностям)

Высококачественные цифровые оптические датчики, разработанные и предназначенные специально для использования на лестницах. Четко определенный, регулируемый диапазон и узкий угол обнаружения означают, что, в отличие от PIR-датчиков, датчики ALFA не реагируют на людей, проходящих по лестнице. Два доступных режима работы (расстояние и движение) гарантируют корректную работу датчиков в различных условиях (открытая лестница, закрытая лестница). Единственные подобные датчики на рынке.

Привлекательная скидка! Покупая комплект, вы получаете привлекательную скидку по сравнению с приобретением контроллера и датчиков на отдельных аукционах.

Производитель: APACHETA SMART Systems, Польша

Настоящая, уникальная светодиодная волна — такой вы не найдете на Allegro

Качество светодиодной волны определяет качество лестничного контроллера. Наша светодиодная волна — это гораздо больше, чем просто последовательное зажигание ламп.

Наш контроллер реализует настоящую, чрезвычайно эффективную светодиодную волну с плавным включением и выключением в два этапа и позволяет уникальная настройка параметров волны под предпочтения пользователя: Плавность (0-7), Время освещения (0с-24с), Время освещения (0с-240с), Время выключения (0с-24с), Яркость освещения, Тип шага ( ускорение, замедление или с постоянным шагом), Направление тушения (назад, последовательное).

Последовательное зажигание ламп в данном контроллере означает включение последующих ламп через фиксированные или переменные промежутки времени. , возникающий из параметров: Время зажигания и Количество ламп и параметра Тип шага

Первая степень плавности - заключается в постепенном (плавном) зажигании отдельных ламп с возможностью регулировки время свечения одиночной лампы с помощью параметра Smoothness (0-7)

Второй уровень плавности - дает эффект растекания и размытия волны. При достаточно высоком значении параметра Плавность последующие лампы начинают загораться тогда, когда предыдущие еще не достигли максимальной яркости. Яркость последующих ламп накладывается со временем, создавая эффект размытой и струящейся волны (фронт волны только начинает светиться, а хвост уже светится сильнее). Эта функция является важным отличием от других драйверов Allegro и определяет конечный эффект, уникальный для других. Тушение аналогично.

Эксплуатация

Комплект предназначен для эффективного управления и автоматизации светодиодного освещения лестниц в установках с раздельным управлением каждым светильником. На работу контроллера можно влиять путем изменения параметров конфигурации.

Контроллер работает как интеллектуальный таймер. В режиме ожидания лампы могут быть выключены или слегка подсвечены. Полное освещение включается автоматически при обнаружении движения любым из датчиков ALFA - последовательно, лампа за лампой в виде эффективной светодиодной световой волны, начиная снизу. или сверху, в зависимости от того, с которого было зафиксировано движение. Если движение обнаружено как снизу, так и сверху, лампы загораются с обеих сторон. По истечении заданного времени освещения лампы последовательно выключаются или затемняются до заданного значения подсветки, в направлении, соответствующем или противоположном направлению зажигания. В случае с диммируемыми лампами каждая лампа включается и выключается/диммируется плавно, а в случае с недиммируемыми лампами - ступенчато. Имеется функция предупреждения перед выключением света (мигание, затемнение, покачивание и т. д.). При необходимости освещение можно расширить. При подключении входящего в комплект светового датчика работа контроллера может быть заблокирована в течение дня встроенным сумеречным выключателем.

Важнейшие свойства:

• Выходы токовой нагрузки: 2 А x 19
• Большая контролируемая выходная мощность: 19 x 48 Вт (при питании лампы 24 В)
• Управление светодиодными лампами с регулируемой яркостью (плавное, на основе метода ШИМ) и без регулировки яркости (ступенчатое)

ПРИМЕЧАНИЕ: Обычные светодиодные ленты являются регулируемыми, где один сегмент состоит из 3 диода и резистор. В случае других светодиодных источников света всегда спрашивайте производителя о диммировании источника света и возможности совместимости с диммером ШИМ. Некоторые светодиодные источники света (например, заменители популярных галогенных ламп) могут содержать дополнительную электронику, которая затрудняет или делает невозможным регулирование яркости.

• Управление: автоматическое (с использованием 2 датчиков ALFA). . Также он может быть ручным (любые беспотенциальные переключатели кнопочного типа) или смешанным.
• Уточенный алгоритм, гарантирующий корректную работу независимо от способ активации контроллера (датчики движения, кнопки и т. д.), количество людей, поднимающихся по лестнице, и направление их движения.
• Возможность интеграции с системами умного дома (например, KNX, Fibaro, Crestron, Lutron, LON) через беспотенциальные выходы.
< /ul>

Наиболее важные функции:

• Функция подсветки в режиме ожидания после наступления сумерек (диапазон 0–90 % от максимальной яркости – только лампы с регулируемой яркостью).
• Функция полного включения света на заданное время
• Функция диммера: настройка яркости в активном и дежурном состояниях (отдельно для Главной лампы) ) - только лампы с регулируемой яркостью
• Функция главной лампы (для общего освещения или освещения поручней)
• Функция постоянного освещения (с использованием любого переключатели)
• Функция предупреждения перед выключением света (мигание, блуждающее затемнение и т. д.)
• Функция продления света< /li>
• Функция блокировки дневного светачерез встроенный сумеречный выключатель.Световой зонд для установки внутри (в районе лестницы) или снаружи дома.

Технические данные контроллера

• Напряжение питания контроллера: 8–24 В постоянного тока
• Потребляемая мощность (тип.): 120 мВт
• Выходное рабочее напряжение : тип: 12 В постоянного тока; макс: 24 В постоянного тока.
• Токовая нагрузка выходов (макс): 2А x23.
• Тип нагрузки: светодиоды.
• Степень защиты: IP20.
• > Тип работы: непрерывный.
• Рабочая температура: -10°С - +45°С.
• Размеры: 8,8 см х 9,0 см х 6,5 см.
• Монтаж : DIN-рейка TH-35 (5 модулей)

Главная лампа (опция)

• Одна или две последние лампы могут действовать как главная лампа, например, для освещения поручни или общее освещение.
• Главная лампа включается первой и выключается последней.
• Для основной лампы можно определить яркость освещения и подсветки, отличную от яркости для других ламп.
< /ul>

Предупреждение перед выключением света (необязательно)

• Выключить все лампы, мигнуть
• Мерцать (очень быстро, быстро, средне-быстро или медленно)
• Качается, качается (качается из одного или двух светильников)

19 параметров конфигурации контроллера

Параметры установки:

Параметры диммера:

Параметры световой волны:

Параметры функции предупреждения:

Настройка значений параметров контроллера

Параметры конфигурации контроллера имеют заводские значения, оптимальные для большинства приложений, но вы всегда можете изменить их и адаптировать под свои нужды с помощью встроенный конфигуратор (на фото ниже).

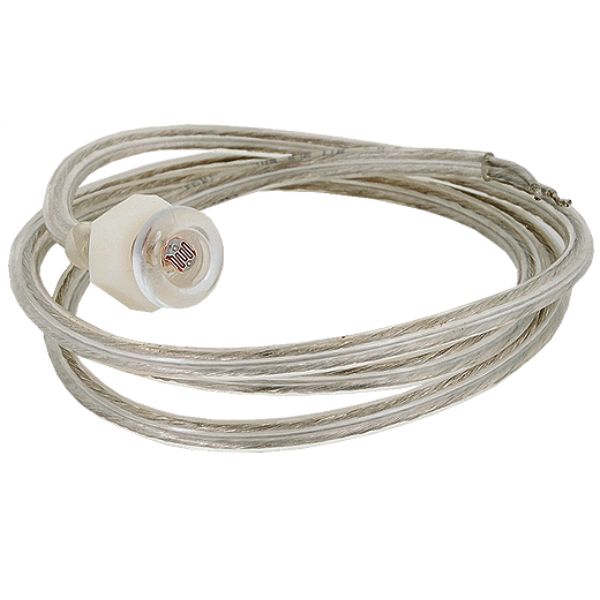

Встроенный интеллектуальный сумеречный выключатель со световым датчиком

• Блокировка светильников в дневное время
• Зонд может быть установлен как снаружи, так и внутри дома на территории ​​лестницы (регулятор умный - он не блокирует включенное им освещение самостоятельно, что является важным преимуществом перед другими сумеречными выключателями, световые датчики которых необходимо устанавливать на открытом воздухе, в месте, не освещены искусственным светом). Световой датчик должен быть подключен к входу DIS контроллера.
• 10 порогов яркости (выбираемых) для светового датчика.

ПРИМЕЧАНИЕ. Вместо светового датчика К входу DIS можно подключить другое устройство (например, выключатель или астрономические часы) или беспотенциальный выход любой системы «Умный дом».

ALFA smartLEDs

Датчик расстояния и движения по лестнице 100см 12В

Цифровой активный оптический диффузионный датчик, разработанный и предназначенный специально для обнаружения объектов или движения на лестницах, коридорах, переходах.

Узкий угол обнаружения, регулируемая дальность действия.

Одноэлементный датчик (без установки приемника или зеркала на противоположной стороне) к датчику)

Доступны два режима работы, обеспечивающие корректную работу независимо от типа и конструкции лестницы:

• Режим датчика расстояния (базовый режим, идеально подходит для открытых лестниц) — объект обнаруживается путем обнаружения света, отраженного от объекта.
• Режим датчика движения (дополнительный режим, используемый, например, в случае закрытой лестницы с белой стеной напротив, отражающей свет) - обнаружение движения объекта происходит в результате обнаружения изменения сигнала, отраженного от объекта
< /ul>

Адаптация микропроцессора к условиям работы, исключение помех, низкая чувствительность к видимому свету окружающей среды и инфракрасному излучению других источников

Можно использовать для подъема по лестнице до 140 см в ширину.

Отлично подходит в качестве лестничного датчика, единственный в своем роде на рынке!

Технические данные датчика:

• Диапазон: регулируемый, от 30 см до 100 см.
• Угол обнаружения: 15°.
• Напряжение питания: 8–24 В постоянного тока (обычно 12 В)
• Выход: NPN OC (активное низкое состояние), макс. 30В 250мА
• Размеры: диаметр экрана 40мм, длина 25мм
• Потребляемая мощность: 0,12Вт Потребляемый ток: 10мА
• Рабочая температура: -10°C - + 45 °C
• Степень защиты: IP20
• Класс защиты: III
• Тип работы: непрерывный, в помещении
• Цвет датчика: белый, серый, коричневый, черный

Простой электрический монтаж датчика

Контакты расположены на клеммной колодке сзади датчика:

• +12В – напряжение питания
• GND – заземление источника питания 0 В
• OUT – цифровой выход типа OC (NPN)

Различные способы крепления датчиков

Небольшие размеры датчиков (диаметр без крышки 35 мм, глубина 25 мм) позволяют осуществлять незаметную установку.

• Установка на лестничном столбе в отверстие диаметром 35 мм.
• Монтаж заподлицо в монтажной коробке (можно приобрести на другом нашем аукционе)
• Монтаж в монтаж 60мм коробку с помощью адаптера коробки (можно приобрести на другом нашем аукционе).

ПРИМЕЧАНИЕ. Датчики рекомендуется устанавливать на высоте 80 см.

Удобный доступ к потенциометру и сигнальным диодам

на лицевой стороне датчика, под съемной крышкой

• Индикация установки диапазона: красный светодиод
• Объект индикации обнаружения: зеленый светодиод.
• Регулировка дальности действия – многооборотный потенциометр.
• Изменение режима работы: многооборотный потенциометр и красный светодиод.

2 датчика SmartLEDs ALFA 12VDC 100см

• Цифровой активный отражающий оптический датчик
• 2 режима работы: расстояние и движение
• Узкий угол обнаружения 10 °-15°
• Диапазон 30-100 см, регулировка примерно каждые 10 см (подходит для лестниц шириной до 140 см)
• Цельная конструкция (без установки приемника или зеркала на требуется противоположная сторона), чем датчик)
• Удобный доступ к потенциометру и сигнальным диодам (на передней части датчика, под съемной крышкой)
• Простой электрический монтаж датчика (клеммная колодка)

ПРИМЕЧАНИЕ: При заказе вы можете указать другой цвет крышек датчиков: серый, белый, коричневый или черный.

Подробная документация и обслуживание

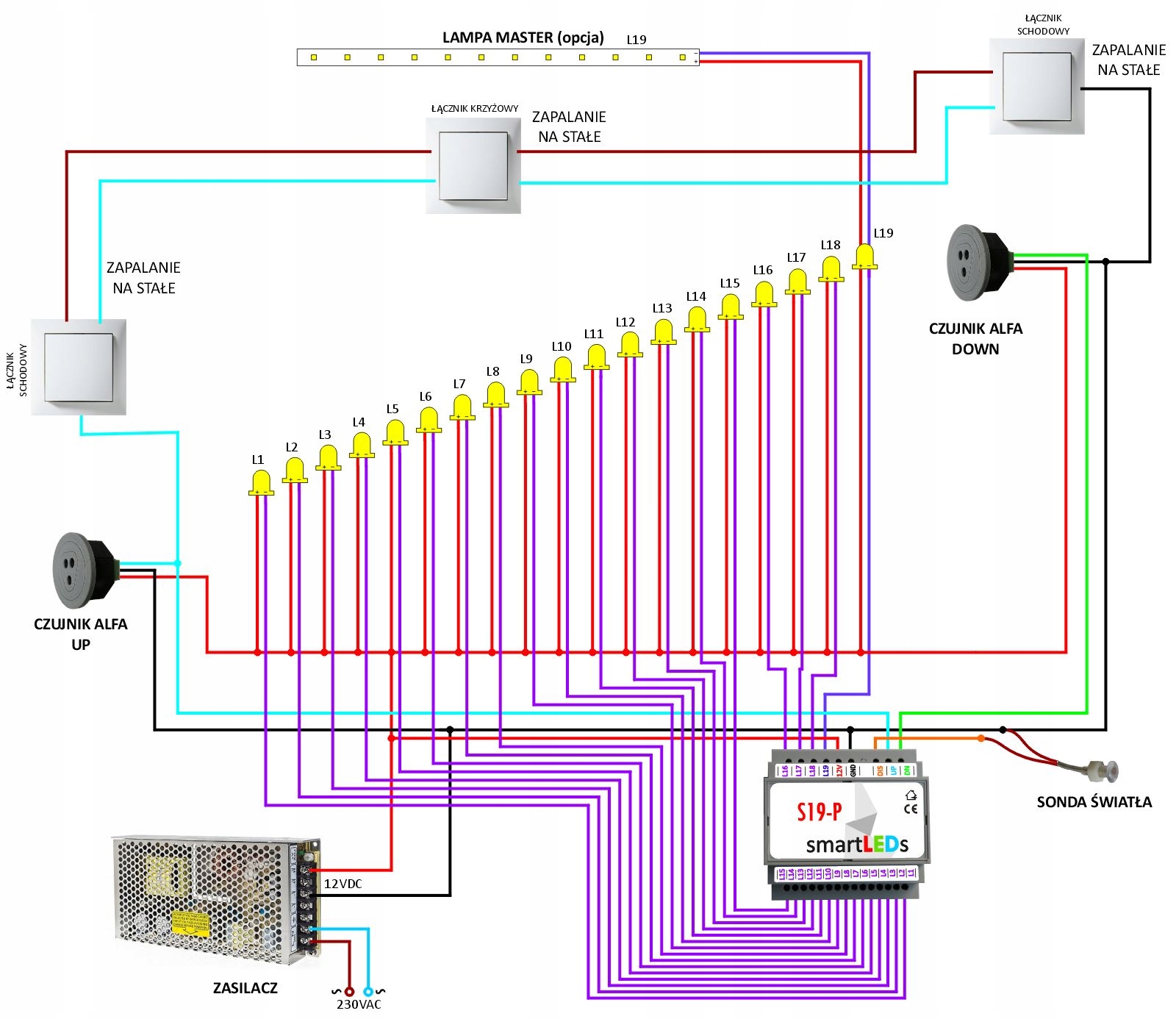

К продукту прилагается руководство пользователя, которое, среди прочего, включает: схема установки.

Мы также подготовили руководство по пошаговому планированию, реализации и запуску установки (прилагается к аукциону). p>

Во вложении к аукциону вы также найдете каталог товара.

Как производитель контроллеров и датчиков, мы предлагаем профессиональные техническая поддержка и прямое гарантийное и послегарантийное обслуживание.

В комплект поставки входят:

УЗНАЙТЕ БОЛЬШЕ О ПРЕДЛОЖЕНИИ ЛЕСТНИЧНЫХ КОНТРОЛЛЕРОВ И ДАТЧИКОВ ДВИЖЕНИЯ SMARTLEDS

Что отличает предложение smartLEDs от конкурентов?

Богатое предложение с учетом ваших потребностей и финансовых возможностей различных клиентов: 7 моделей лестничных контроллеров

Мы используем собственные решения, которыми очень гордимся, например:

• Настоящая, яркая светодиодная волна с плавным, плавным и размытым эффектом.
• Оптические датчики движения лестницы, разработанные специально для обнаружения движение по лестнице
• Приложение Bluetooth для смартфона для настройки и диагностики установки
• Интеллектуальный сумеречный выключатель, встроенный в контроллер

- подобных решений вы не найдете у других на Аллегро!

Предлагаем дополнительные функции: Подсветка в режиме ожидания, Встроенный диммер, Мастер лампа (например, для освещения поручня), Мезонинная работа, Предупреждение об отключении света.

Наши контроллеры безупречно работают у сотен клиентов с 2013 года. Аппаратная часть изготовлена на профессиональной печатной схеме мы используем современную автоматическую поверхностную сборку SMT и THT по бессвинцовой технологии, а элементы поставляются ведущими производителями электронных компонентов. Программный алгоритм отработан идеально, контроллеры работают корректно вне зависимости от способа активации (детекторы или кнопки) и количества и направления людей, движущихся по лестнице. Нет опасения, что контроллер потеряется, если по лестнице будет подниматься больше людей или если при установке будут использоваться разные способы активации контроллера (например, датчики и кнопки).

Мы заботимся о удовлетворенность наших клиентов и сервис на самом высоком уровне: техническая поддержка по телефону, подробная документация на продукцию (руководства пользователя, схемы установки, каталожные карточки, руководства).

ВАЖНО!

Почему лестничные датчики ALFA и DELTA лучше подходят для обнаружения движения на лестнице, чем другие датчики движения, доступные на рынке?

Большинство датчиков, предлагаемых на рынке, не подходят для обнаружения движения на лестнице. подходит для использования на лестницах. Это либо PIR-датчики с широким углом обнаружения и неопределенной дальностью действия, реагирующие на проходящих по лестнице людей, либо дешевые импортные оптические датчики, которые не сохраняют свои параметры, очень чувствительны к отражениям и бликам, например от белой стены напротив. , а также имеют высокий процент отказов. Эти недостатки практически дисквалифицируют эти датчики для данного применения.

Датчики SmartLED ALFA и DELTA — единственные известные нам датчики, которые действительно подходят для обнаружения движения на лестнице. Они были разработаны нами в ответ на дефицит рынка в этой области и на 100% производятся в Польше. Это активные диффузионные оптические датчики, работающие в невидимом для глаза инфракрасном свете. Они имеют одноэлементную конструкцию, четко выраженную регулируемую дальность действия, узкий угол обнаружения и отклоненный оптический путь, исключающий отражения. Доступные 2 режима работы обеспечивают правильную работу независимо от того, открыты ли лестницы (проходы) или закрыты, с белой стеной напротив. Небольшой размер позволяет осуществлять незаметную установку, а также можно выбрать цвет крышки датчика. Датчики имеют очень хорошее соотношение цены и качества.

Контроллеры SmartLED и лестничные датчики, пожалуй, лучшие продукты такого типа на рынке!
