Контроллер для одностворчатых и двустворчатых ворот 230В переменного тока 433,92МГц

Описание продукта:

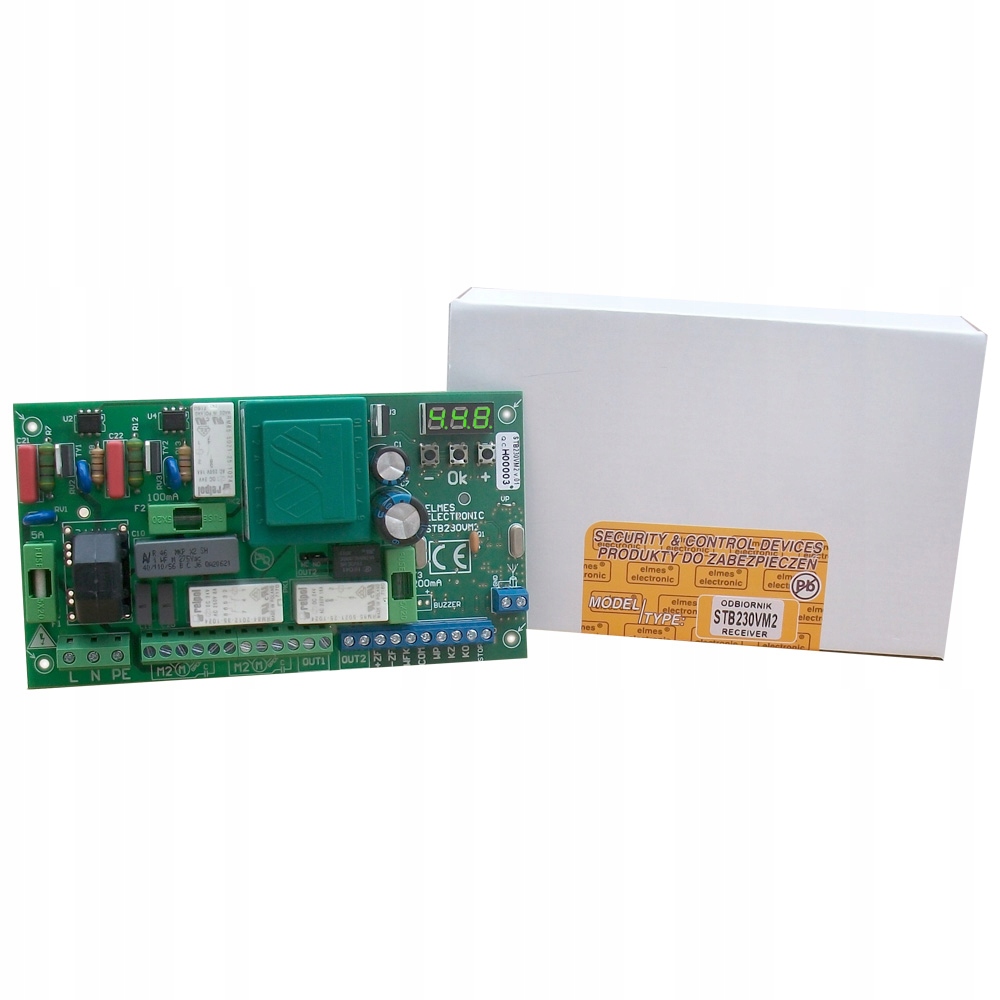

STB230VM2 - Радиоконтроллер, предназначенный для дистанционного управления приводами ворот, оснащенных двигателем переменного тока напряжением 230 В. Устройство оснащено супергетеродинным радиоприемником и работает с пультами дистанционного управления, использующими систему кодирования KEELOQ (433,92 МГц)

Важнейшие особенности:

✅ Сотрудничество с до 448 пультами дистанционного управления с переменным кодом KEELOQ;

✅ Независимая регулировка усилия для обеих створок ворот;

✅ Управление с помощью одной или двух кнопок пульта дистанционного управления или одной проводной переключатель;

✅ Режимы работы: ручной, самозакрывающийся, два режима «парковки»;

✅ Функция ворот (открытие одной створки);

✅ Сотрудничество с концевыми выключателями типа НО или НЗ (нормально открытые или нормально закрытые);

✅ Сотрудничество с фотоэлементом типа НЗ (нормально закрытые);

✅ Автоматическое открытие ворот после нарушения фотоэлемент при закрытии;

✅ Вход безопасности СТОП, блокирующий движение ворот в обоих направлениях;

✅ Выход на сигнальную (пульсирующую) или осветительную лампу;

✅ Дополнительный релейный выход OUT2 типа NO/NC, для управления электрозамком или управления отдельной кнопкой брелка.

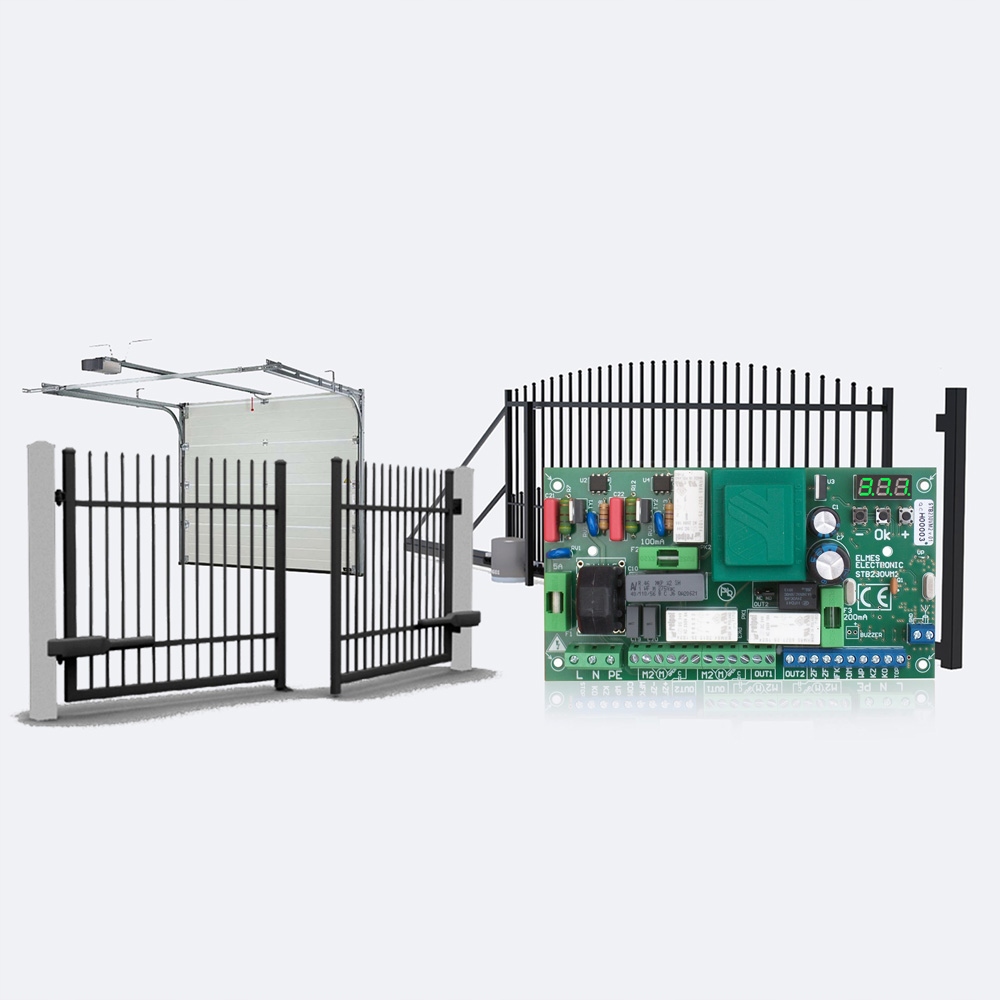

Устройство предназначено для автоматизации открывания и закрывания одностворчатых или двустворчатых въездных ворот с Двигатель(и) переменного тока на 230 В, обеспечивающий работу в двух направлениях.

ТЕХНИЧЕСКИЕ ДАННЫЕ:

• супергетеродинный приемник на диапазон 433,92 МГц
• максимальная мощность крыльевых двигателей: 500 Вт + 500 Вт
• Выход OUT1 на лампу: тип NO, гальванически развязанный; нагрузочная способность: 5А/250В переменного тока, время включения: от 1 с до 999 с.
• Выход OUT2: тип NO или NC - перемычкой, бестоковый, гальванически развязанный; нагрузка: 1 А/240 В переменного тока/30 В постоянного тока; время включения в моностабильном режиме: от 0,5 с до 127 с или в бистабильном режиме.
• Выходная мощность фотоэлемента: 24 В постоянного тока, макс. 150 мА, защищен предохранителем (для питания 1 пары фотоэлементов используйте последовательный резистор - в комплекте, конец без разъема подключен к клемме +ZF)
• вход фотоэлементаТип НЗ (нормально закрытый)
• Вход безопасности СТОПТип НЗ (нормально закрытый)
• Входы концевого выключателяТип НЗ ( нормально закрытый) или НЕТ (нормально открытый)
• время работы двигателя: 1–255 с, общее для закрытия и открытия
• время ПАУЗЫ: 1с - 255с
• Рабочая температура: - 20 градусов С ... +50 градусов С
• Электропитание: > 230 В~
• потребляемая мощность:6 ВА (макс.) 2,5 ВА (в режиме ожидания — без фотоэлемента)
• размеры: 165 x 90 x 45 мм
• Расстояние между 4 монтажными отверстиями ø=3 мм: 153 x 75 мм

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ

Контроллер радиоавтоматики

Удобство и простота использования

В приемнике использована супергетеродинная система (смешивание высокочастотный сигнал с частотой местного генератора) гарантирует очень хорошую чувствительность и избирательность прибора. Радиоприемник оснащен памятью, позволяющей загрузить до 448 пультов дистанционного управления. Связь с контроллером происходит с помощью динамически изменяемого кода KEELOQ, что существенно повышает безопасность использования системы – передача является секретной и копирование кода дистанционного управления третьими лицами невозможно.

Ворота работают в следующих двух режимах:

Базовый - Работа осуществляется в цикле «Открыть-Пауза-Закрыть». Нажатие кнопки дистанционного управления останавливает маневр, выполняемый воротами. После того, как ворота полностью открываются, диспетчерская начинает отсчет так называемых пауза, после которой он автоматически начнет маневр закрытия. Нажатие кнопки пульта дистанционного управления во время паузы отменит обратный отсчет. Чтобы закрыть ворота, вам понадобится пульт дистанционного управления.

Парковка. Ворота работают по циклу «Открытие – Пауза – Закрытие». Нажатие кнопки при открывающихся воротах не вызывает никакой реакции. При открытии ворот рассчитывается время паузы, после которой ворота автоматически закроются. Использование пульта дистанционного управления во время паузы снова запустит обратный отсчет. Нажатие пульта дистанционного управления во время закрывания остановит приводы и затем запустит процесс повторного открытия ворот.

Контроллер для одностворчатых и двустворчатых ворот

Универсальные возможности применения

STB230VM2 - Устройство предназначено для автоматизации открывания и закрывания одностворчатых или двустворчатых въездных ворот с двигателем(ами) переменного тока напряжением 230 В, обеспечивающим работу в двух направлениях.

Код производителя: STB230VM2
