RKC REX-C100FK06-M*AN Регулятор температуры SSR - КОМПЛЕКТ

В комплект входит:

• RKC REX-РЕГУЛЯТОР ТЕМПЕРАТУРЫ C100FK06 -М*АН ССР
• ПОЛУПРОВОДНИКОВОЕ ССР РЕЛЕ 40DA
• ДАТЧИК ТЕМПЕРАТУРЫ ТЕРМОПАРА К 400С M6 1.0м

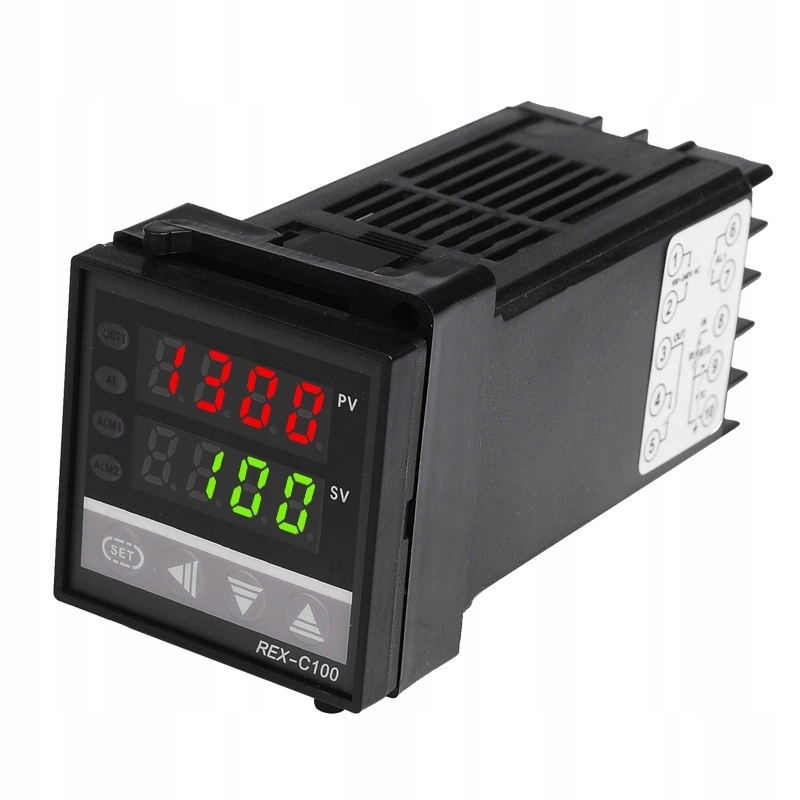

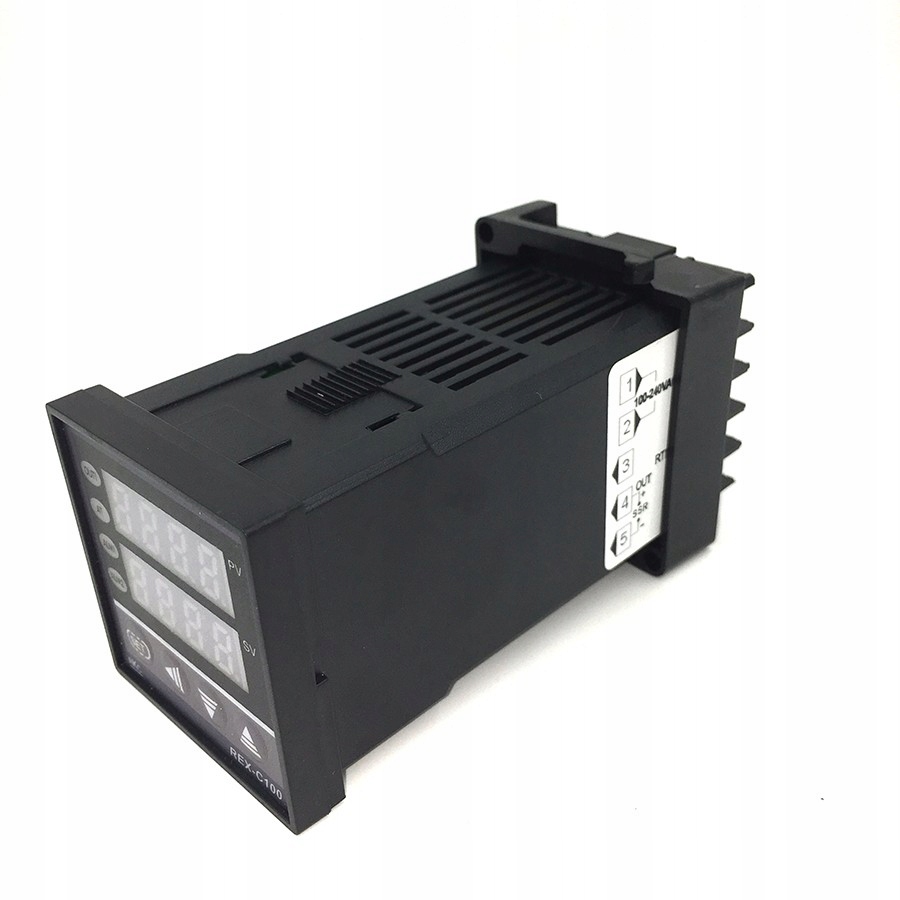

RKC REX-C100FK06-M*AN Регулятор температуры SSR

Контроллер имеет выход для реле SSR.

RKC REX-C100 Регулятор температуры установлен во многих популярных устройствах. Его точность, множество возможных датчиков и очень большой температурный диапазон позволяют с успехом использовать его в профессиональных устройствах, а благодаря невысокой цене - и любителям.

Цель использования такого регулятора заключается в поддержании температуры на заданном значении (SV) путем ее тестирования (PV) с помощью подключенной термопары типа: K, J, R, S, B, E, T, N (JIS/IEC), PLII (NBS) W5Re/ W26Re (ASTM), U, L (DIN), Pt100 (JIS/IEC), JPt100 (JIS).

Контроллер REX-C100, в зависимости от подключаемой термопары, может регулировать температуру в диапазоне -199 °C - +999 °C.

Заводской регулятор настроен так: SLH (макс. температура) = 400 °C и SL1 (датчик типа К) = 0000.

Эти параметры можно изменить в меню контроллера.

Описание светодиодов на экране:

• ALM - превышение заданного значения температуры,
• ATU - > выключение ПИД-функции (автонастройка),
• OUT - включение нагревательного элемента.

Технические параметры RKC REX-C100FK06 -M*AN SSR-контроллер:

• Поддерживаемые типы датчиков температуры: K, J, R, S, B, E, T, N (JIS/IEC), PLII (NBS) W5Re/W26Re (ASTM), U, L (DIN), Pt100 (JIS/IEC), JPt100 (JIS)
• Погрешность измерения: 0,5% или + /- 3°C
• Цикл выборки: 0,5 с
• Выход: на твердотельное реле
• Выходная нагрузка: 7 А, 250 В переменного тока, 10 А, 125 В переменного тока, 10 А, 125 В постоянного тока, 10 А, 28 В постоянного тока.
• Выход сигнализации: да (звуковой)
• Сигнализация тревоги: Светодиодная.
• Диапазон измеряемой температуры: -199,9°С - +999°С (в зависимости от типа подключаемой термопары)
• Рабочая температура: 0–50°C
• Светодиодный дисплей: Двухстрочный – измеренное (PV) и заданное (SV).
• Питание: 230 В переменного тока.
• Внешние размеры: 48 x 48 x 100 мм.
• Монтажные размеры >: 45 х 45 (глубина 100 мм)

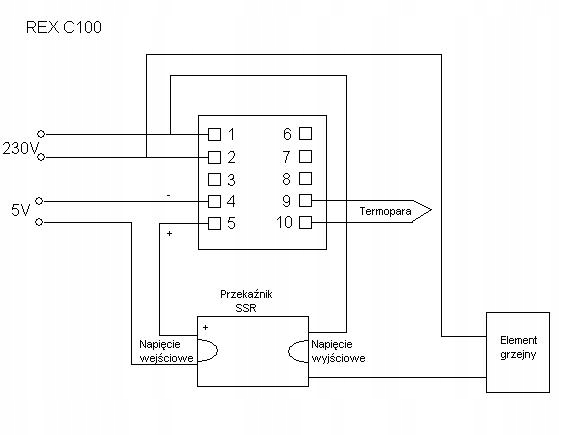

Подключение RKC REX-C100FK06-M*AN SSR:

• 1, 2 - источник питания переменного тока 230 В
• 6 , 7 - выход сигнализации
• 9(-), 10(+) - термопара (датчик температуры)
• 4, 5 - выход на реле SSR (для реле SSR требуется отдельный источник питания в зависимости от его типа DC-AC, AC-AC, DC-DC)

ПОЛУПРОВОДНИКОВОЕ РЕЛЕ SSR 40DA

Твердотельное реле серии SSR с корпусом из огнеупорного пластика, винтовыми клеммами для проводки с высокой конструкционной прочностью, ударопрочностью, виброустойчивостью. Небольшой входной ток привода может быть удобным, а компьютерные терминалы и различные цифровые программируемые интерфейсы широко используются в автоматизации и автоматизации управления нефтехимическими предприятиями.

Технические данные:

• рабочее напряжение: 24–380 В переменного тока
• изоляция: фотоэлектрическая b> li>
• максимальный коммутируемый ток: 40 А
• управляющее напряжение: 3–32 В постоянного тока
• ток входного управления: 4,5–20 мА
• время реакции: <10 мс
• рабочая температура: > -30°C до +80°C
• Светодиод сигнальный, информирующий о рабочем состоянии реле
• размеры: 60 мм x 45 мм x 23 мм
• Расстояние между монтажными отверстиями: 48 мм

Применение:

• Машины для пищевого производства,
• Упаковочные машины,
• Текстильные машины,
• Станки,
• Учебное оборудование.
< /ul >

Особенно подходит для тяжелых условий работы, где присутствует коррозия, влага, пыль и т. д.

УНИВЕРСАЛЬНЫЙ ДАТЧИК ТЕМПЕРАТУРЫ ТИПА K 0°C - 400°C 1,0 м M6

Датчик температуры типа K размещен внутри крышки из нержавеющей стали (водонепроницаемый) с кабелем 1 м.

Датчики данного типа широко используются в промышленности: термопластавтоматы, вулканизационные машины, печи, термокамеры, коптильни и т.д.

Технические параметры:< /b >

В комплект входят:
