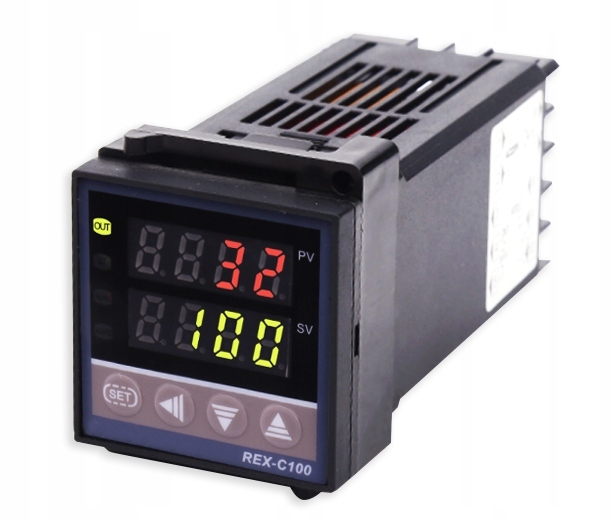

Температурный регулятор RKC

REX-C100FK02-M*AN

Контроллер имеет выход для встроенного реле (Relay).

Температурный регулятор RKC REX-C100благодаря точности и очень большому температурному диапазону может использоваться в профессиональных устройствах, а благодаря невысокой цене - любителям.

Контроллер позволяет поддерживать температуру на заданном значении (SV) путем ее тестирования (PV) через подключенную термопару типа: K, J, R, S, B, E, T, N ( JIS/IEC), PLII (NBS) W5Re/W26Re (ASTM), U, L (DIN), Pt100 (JIS/IEC), JPt100 (JIS).

Контроллер REX-C100, в зависимости от подключенная термопара, может регулировать температуру в диапазоне от -199°C до +1820°C.

Регулятор по умолчанию установлен как: SLH (макс. температура) = 400°C и SL1 (датчик типа К) = 0000.

Эти параметры можно изменить в меню контроллера.

Подключение REX C100FK02-M*AN:

• 1, 2 - Источник питания переменного тока 230 В переменного тока;
• 9(- ), 10(+) - термопара (датчик температуры);
• 3, 4 - вывод непосредственно на управляемое устройство или ТТР реле (для реле SSR требуется отдельный источник питания в зависимости от его типа DC-AC, AC-AC, DC-DC).

Сигнализация диодов на экране:

• ALM - превышение заданного значения температуры,
• ATU - выключение функции ПИД (автонастройка),
• OUT - включение нагревательного элемента.

Технические данные:

• Поддерживаемые типы датчиков температурыK, J, R, S, B, E, T, N (JIS/IEC), PLII (NBS) W5Re/W26Re (ASTM), U, L (DIN) ), Pt100 (JIS/IEC) ), JPt100 (JIS)
• Погрешность измерения 0,5% или +/- 3°C
• Цикл выборки 0,5 с
• Выход: реле РЕЛЕ
• Выходная нагрузка 7A 250 В переменного тока / 10 А 125 В переменного тока / 10А 125В постоянного тока / 10А 28В постоянного тока
• Аварийная сигнализация Светодиодная и звуковая
• Диапазон измеряемой температуры от -199,9 до + 1820°С (в зависимости от типа подключаемой термопары)
• Рабочая температура 0 – 50°С
• Дисплей Два -линейный светодиод - измеренное (PV) и заданное значение (SV)
• Источник питания 230 В переменного тока
• Код продукта 00910 (новый C- 136)
