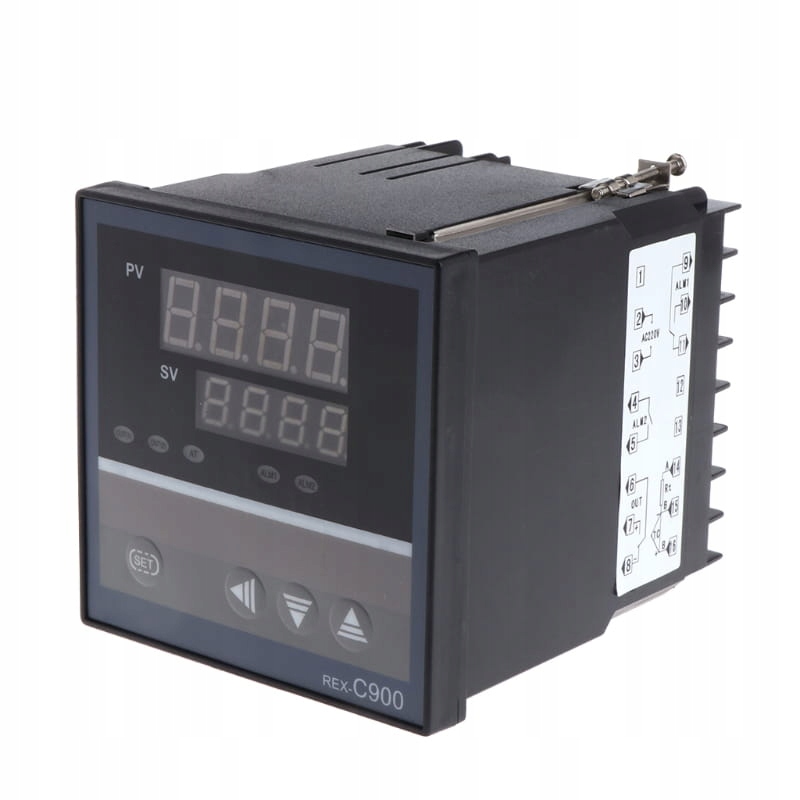

Регулятор температуры RKC REX-C900FK02-M*AN

Контроллер имеет выход для ТТР-реле.

Температура RKC REX-C900 контроллер установлен во многих популярных устройствах. Его точность и множество возможных датчиков, а также очень большой температурный диапазон позволяют с успехом использовать его в профессиональных устройствах, а благодаря невысокой цене - и любителям.

Цель использования такой регулятор должен поддерживать температуру на заданном значении (SV), проверяя ее (PV) через подключенную термопару типа: K, J, R, S, B, E, T, N (JIS/IEC), PLII (NBS). ) W5Re/ W26Re (ASTM), U, L (DIN), Pt100 (JIS/IEC), JPt100 (JIS).

Контроллер REX-C900, в зависимости от подключенной термопары, может регулировать температуру в диапазоне от - 199 °C до 1820 °C.

Регулятор по умолчанию установлен как: SLH (макс. темп.) = 400 °C и SL1 (датчик типа К) = 0000.

Эти параметры можно изменить в меню контроллера.

Применение:

• печи,
• коптильни,
• термопластавтоматы,
• экструдеры,
• сварочные аппараты,
• упаковочные машины,
• бассейны.

Описание светодиодов на экране:

• ALM - превышение заданного значения температуры,
• ATU - отключение ПИД-функции (автонастройка),
• ВЫХОД - включение нагревательного элемента.

Технические параметры контроллера REX C900FK02-M*AN:

• Тип датчика температуры: K, J, R, S, B, E, T, N (JIS/IEC), PLII (NBS), W5Re/W26Re (ASTM), U, L (DIN), PT100 (JIS/IEC), JPT100 (JIS) - (датчики доступны в нашем предложении)
• точность измерения: 0,5% или +/- 3°C
• режим работы: нагрев (по умолчанию) или охлаждение
• возможность ручного изменения параметров ПИД
• цикл выборки: 0,5 с
• РЕЛЕЙНЫЙ выход: реле – также поддерживает реле SSR ( доступно в нашем предложении)
• выходная нагрузка: 7A 250В переменного тока / 10А 125В переменного тока / 10А 125В постоянного тока / 10А 28В постоянного тока
• выход сигнализации: да, до 3А
• сигнализация тревоги: светодиод
• диапазон измеряемых температур: от -199,9 °C до 1820 °С (в зависимости от типа подключаемой термопары)
• рабочая температура: 0–50 °С
• двойной дисплей
• b> Светодиод: измеренное (PV) и установленное (SV)
• питание: 220–230 В переменного тока li>
• внешние размеры: 92 х 92 х 100 мм
• установочные размеры: 92 х 92 (глубина 100 мм)
• крепежные элементы включены

Подключение REX C900FK02-M*AN:

• 2, 3 - питание переменного тока 220 - 230 В переменного тока
• 15 ( -), 16(+) - термопара (датчик температуры)
• 6, 7 - выход непосредственно на управляемое устройство или ТТР реле (требуется отдельный источник питания для реле SSR в зависимости от его типа DC-AC, AC-AC, DC-DC)

В комплект входит:

b> REX C900 FK02- M*AN;

Элементы крепления контроллера;

Руководство пользователя на польском и английском языках.
