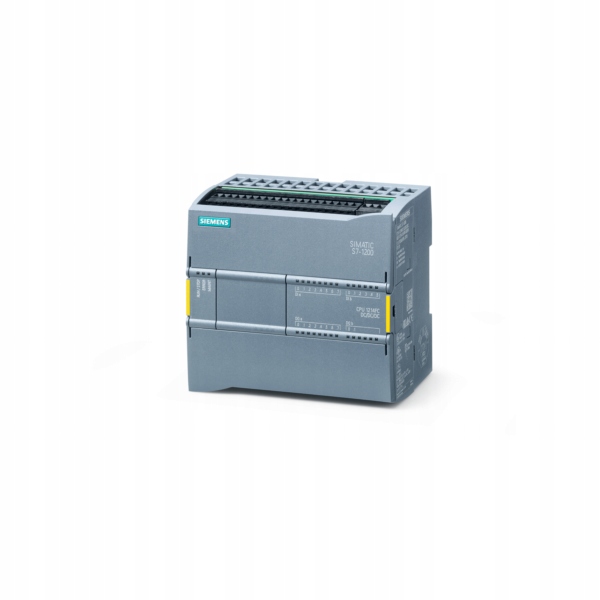

Контроллер S7-1200F DC-DC-DC 6ES7214-1AF40-0XB0

Категория SIMATIC

Производитель:  SIEMENS

Общие

Обозначение типа изделия CPU 1214FC DC/DC/DC

Версия прошивки V4.2

Разработка

<р>? Пакет программирования STEP 7 V14 или выше

Напряжение питания

Номинальное значение (DC)

<р>? 24 В постоянного тока Да

допустимый диапазон, нижний предел (постоянный ток) 20,4 В

допустимый диапазон, верхний предел (постоянный ток) 28,8 В

Напряжение нагрузки L +

<р>? Номинальное значение (постоянный ток) 24 В

<р>? допустимый диапазон, нижний предел (постоянный ток) 20,4 В

<р>? допустимый диапазон, верхний предел (постоянный ток) 28,8 В

Входной ток

Потребление тока, макс. 1500мА; Макс. со всеми аксессуарами расширения

Пусковой ток, макс. 12А; при 28,8 В постоянного тока

I?t 0,5А? ? с

Выходной ток

для задней шины (5 В пост. тока), макс. 1600мА; Макс. 5 В постоянного тока для SM и CM

Мощность кодировщика

Питание энкодера 24 В.

<р>? 24 В L + минус 4 В постоянного тока мин.

Потеря питания

Потери мощности, тип. 12 Вт

Память

Рабочая память

<р>? встроенный 125 КБ

<р>? расширяемый Нет

Загрузка памяти

<р>? интегрированный 4 Мбайт

<р>? Штекер (карта памяти SIMATIC), макс. с картой памяти SIMATIC

Сделать резервную копию

<р>? настоящее время да

<р>? не требует обслуживания Да

<р>? нет батареи Да

Время обработки процессора

для битовых операций введите. 0,08 мкс; / инструкция

для текстовых операций введите. 1,7 мкс; / инструкция

для арифметики с плавающей запятой, тип. 2,3 мкс; / инструкция

Блоки ЦП

Количество блоков (всего) DB, FC, FB, счетчиков и таймеров. Максимальное количество

Диапазон адресных блоков от 1 до 65535. Нет

ограничение: можно использовать всю рабочую память

ОБ

<р>? количество, макс. Ограничено только объемом оперативной памяти для кода

Области данных и их постоянство

Область пространственных данных (включая таймеры, счетчики, флаги)

макс. 10 килобайт

Отметить

<р>? количество, макс. 8 килобайт; Адресная область памяти размером в бит

Локальные данные

<р>? по классу приоритета, макс. 16 килобайт; Класс приоритета 1 (программный цикл): 16 КБ, класс приоритета 2

до 26: 6 КБ



Область адреса

Обработка изображения

<р>? Входы, регулируемые 1 килобайт

<р>? Выходы, 1 килобайт, регулируемый

Конфигурация оборудования

Количество модулей в системе, макс. 3 общение модули, 1 сигнальная плата, 8 сигнальных модулей

Время суток

Часы

<р>? Аппаратные часы (реального времени) Да

<р>? Время резервного копирования 480 часов; типичный; 12 дней мин. при 40°С

<р>? Отклонение в сутки, макс. ? 60 секунд в месяц

Цифровые входы

Количество цифровых входов 14

<р>? какие входные данные полезны для технологии



Функции

<р>6; HSC (Высокоскоростной подсчет)

Источник/приемник входного сигнала Да

Количество одновременно управляемых входов

все монтажные положения

- до 40°С, макс. 14; 14 входов при 55°C по горизонтали или 45°C по вертикали
