Контроллер лестничного освещения AutoSteps

Интеллектуальный контроллер лестничного освещения.

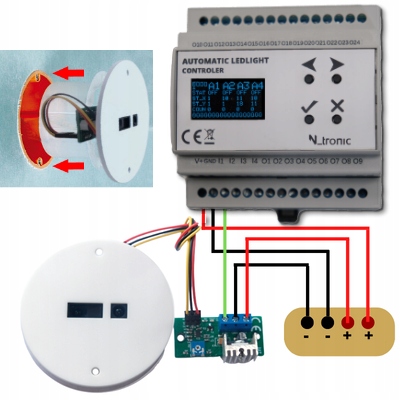

На аукционе представлен лестничный контроллер в комплекте с тремя датчиками с белыми колпачками под названием SensorStep01. Датчики основаны на популярных датчиках SHARP.

Контроллер служит для автоматического управления многоточечным светодиодным освещением постоянного тока 12 В/24 В для лестниц, дорожек, подъездов и парковок.

Придает декоративный визуальный эффект, заключающийся в плавном увеличении и затемнении освещения ступеней лестницы.

Контроллер отличается четырьмя входами датчиков движения. Это позволяет использовать устройство для эффективного управления лестницей с лестничной площадки. Если у нас дома есть площадка на лестнице, мы можем освещать только часть лестницы в зависимости от того, поднимаемся мы или спускаемся.

Можно создать до 24 световых точек. подключен к устройству светодиод.

Встроенные часы

Свет можно включать только ночью. Просто введите часы работы устройства.

Стоп-сигнал

Выбираем ступени, которые горят с определенной мощностью постоянно в течение времени работы устройства. Можно установить небольшую мощность освещения покоя, что привлечет внимание к лестнице, не ослепляя нас.

Красивый OLED-дисплей

С помощью дисплея и 4 кнопок мы легко настраиваем устройство. Можно настроить множество параметров каждой анимации. Среди прочего:

• Начальный/конечный шаг.
• Введите номер, который должен запустить анимацию.
• Время яркости одного шага.
• Время, оставшееся до отключения анимации.
• Тип анимации
• Часы работы анимации — мы можемустановить отдельные часы работы для каждой анимации.

Все параметры и текущий статус анимации можно просмотреть на экране.

Кнопки также можно использовать для имитации срабатывания детекторов движения

б>.

Контроллер лестничного освещения AutoSteps обеспечивает автоматическое управление освещением лестничной клетки. Позволяет добиться декоративного визуального эффекта за счет плавного увеличения и затемнения лестничного освещения.

Устройство можно использовать для управления освещением коридоров, переходов, дорожек к дому или подъездов к гаражу.

Устройство настраивается с помощью четырех кнопок на передней панели устройства и OLED-дисплея. . Контроллер выполнен в корпусе на рейке DIN.

Устройство позволяет самостоятельно управлять источниками света в светодиодной технологии напряжением до 24 В постоянного тока. Для управления яркостью пользователь имеет 24 независимых сильноточных выхода типа ШИМ (выход с открытым коллектором). К выходу следует подключить отрицательный потенциал «-» управляемого источника. Источником света может быть любой приемник, управляемый ШИМ-сигналом:

• Светодиодная лампочка, Светодиодная лента, Светодиодный модуль, Светодиодные ленты, Светодиодные глазки

• Галогенная лампа до 24 В.

В зависимости от мощности светодиода и сечения провода расстояние источников света от контроллера может составлять до нескольких метров.

Для контроллера разработаны специальные детекторы на базе датчиков SHARP.

Узкий угол обнаружения делает его идеальным датчиком для обнаружения движения при подъеме по лестнице. Он реагирует только тогда, когда нога человека находится прямо перед ним — он не реагирует, когда мы проходим мимо лестницы и не хотим включать освещение лестницы.

Он основан на популярном лазерном детекторе SHARP. Широкий диапазон источников питания 6–29 В постоянного тока позволяет питать все устройства от одного источника питания. Например, если у нас на лестнице установлены светодиоды на 24 В, С помощью одного источника питания мы можем питать светодиодные светильники, контроллер AutoSteps и представленные датчики движения.

Презентация продукта: https://www.youtube.com/watch?v=MW2WAcnyIY

Контроллер имеет 4 гальванически изолированных входа. С их помощью, посредством обеспечения По сигналу от детекторов движения мы активируем анимации, управляющие яркостью подключенных источников света. Сигнал, который запускает данный вход, является землей устройства. Все детекторы с открытым коллектором и реле NO будут выполнять свою функцию. Входы работают с:

• Мини-PIR-детекторами с адаптером.

• Оптическими детекторами с адаптером

• Любым датчиком подача сигнала заземления.

• Кнопки на мгновение закрываются, а при отпускании возвращаются в исходное состояние. Примером могут служить классические кнопки звонка или рольставней.

Необходимы 2-проводные кабели для каждой точки освещения и 3-проводные кабели для каждого датчика движения. >

Помимо классической конфигурации устройства с использованием двух датчиков движения.

В случае одиночной лестницы достаточно двух датчиков движения, и мы можем контролировать направление освещения свет на лестнице.

Пользователь может назначить детектор движения для каждой из 4 анимаций. Это означает, что диоды могут светиться с двух сторон, когда движение обнаружено только одним датчиком движения.

На OLED-экране мы можем просматривать состояние каждой анимации, а также входы и выходы. Дополнительно можно моделировать активацию входов детектора движения. Мы можем видеть, как загораются лестницы, не «бегая по ним».

На экране устройства представлены как детектор движения, так и светодиодное освещение.< /п>

На рисунке показана конфигурация устройства, обеспечивающего работу мезонина.

Детекторы №1 и 2 управляют анимацией А1 и А2, которые управляют светодиодами LED1 – LED6. диоды. Если датчик 1 обнаружит движение, загорятся ступени с 1 по 6 (анимация A1). Однако активация детектора № 2 вызовет анимацию А2. Это означает последовательное зажигание светодиодов от 6 до 1.

Детекторы 3 и 4 выполняют анимацию A3 и A4. Управляем светодиодами с 19 до 18 часов. Детектор №3 запускает анимацию А3, т.е. зажигает светодиоды с 22 до 18 часов (входим на первый этаж). Детектор №4 активирует подсветку светодиодов с 18 по 7 (спускаемся с первого этажа на лестничную площадку).

На каждую Анимацию можно назначить разные лестницы (А1 - А4). .

Анимации работают независимо друг от друга. Если два человека идут в двух противоположных направлениях, активируются две анимации, например A3 и A4, которые сходятся в двух направлениях. Эти анимации будут отключены (шаги будут отключены), когда будут выполнены условия для отключения анимации A3 и A4. Пока выполняются анимации A3 и A4, ничто не мешает активировать анимацию A1, когда другой человек входит по лестнице с первого этажа. Аналогично, работа анимации A1 не препятствует активации анимации A3 или A4.

Светодиоды гаснут по истечении времени T3 (Настройки), когда нет движения. сигнал обнаружения на датчике срабатывания и блокировки. Это касается, например, того случая, когда мы поднимаемся по лестнице и останавливаемся у детектора движения. Поскольку мы все еще на лестнице, мы не хотим, чтобы свет погас.

На чертеже представлена ​​конфигурация устройства, обеспечивающего работу мезонина с помощью 3-х датчиков движения.

Детектор №1 управляет анимацией А1, которая управляет светодиодами LED1 - LED18. Если датчик 1 обнаруживает движение, загораются шаги с 1 по 18 (анимация A1).

Средний датчик № 2 запускает анимацию A2 (шаги с 6 по 1) и A3 (шаги с 7 по 18).

Детектор 3 выполняет анимацию формата A4. Здесь мы имеем управление светодиодами от 18 до 1. То есть спуск сверху.

Ничто не мешает вам настроить верхний и нижний извещатели так, чтобы они освещали лестницу только до среднего извещателя.

Здесь у нас прямая лестница с двумя детекторами движения.

• В настройках устройства мы можем определить максимальный уровень яркости, при котором должны гореть светодиоды.:

  Эту функциональность можно использовать, когда мы не хочется, чтобы лестница светилась слишком ярко.

• Способы тушения лестницы:

  Последовательно – один за другим другой — выбираем, с какого шага начать выключаться.

  Все сразу — все индикаторы данной анимации выключаются одновременно.

  Мы определяем анимацию раз отдельно:

• Время освещения T1 для одного шага,

  Время ожидания T2 после освещения,

  T3 пора отключить ни одного шага.

• Настраиваемое время работы устройства:

  Встроенные часы позволяют определить время работы. Нам не нужно включать свет в течение дня.

• Режим ожидания:

  Мы можем указать, какие ступеньки должны быть включены постоянно в течение дня. рабочее время. Когда мы хотим, например, чтобы крайние ступеньки освещались весь вечер.

Аукцион проводится только для контроллера AutoSteps! Блок питания, датчики движения и световые точки необходимо приобретать отдельно.

Для подключения проводов устройство имеет клеммные колодки с шагом 5,08 мм и максимальным диаметром 1,5 мм2. p>

Для контроллера требуется источник питания в диапазоне от 9 до 28 В постоянного тока. Столь широкий допуск напряжения питания позволяет питать устройство от того же источника, что и управляемые световые точки.
