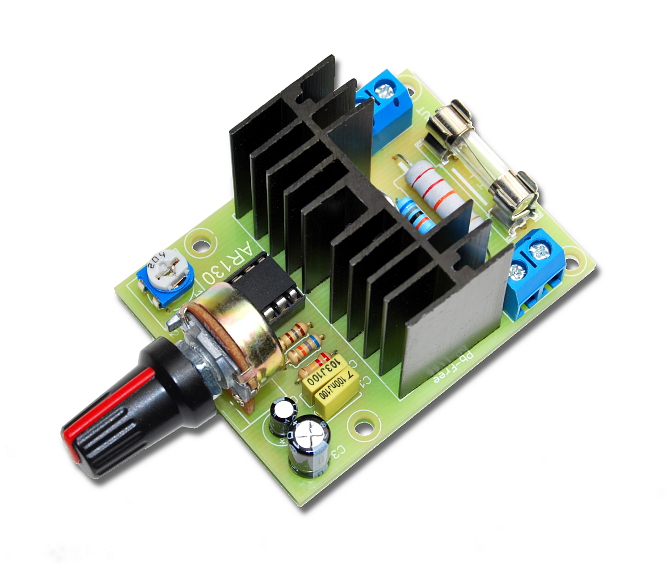

AR130 Контроллер освещения 230В - диммер

Комплект своими руками (требует пайки)

производитель Arli Electronics

Комплект основан на базовом применении специализированной системы U2008B от Atmel/Temic. Он был изменен для обеспечения более точной настройки. Дополнительно была введена защита от перегрузки. Главным преимуществом является возможность плавного запуска – устройство включается не на полную мощность, а постепенно. Это защищает ресивер от преждевременного износа.

Регулятор не работает с асинхронными двигателями.

Система обеспечивает:

• плавное регулирование скорости коллекторных двигателей, используемых в:
• пылесосах
• миксерах и других кухонных роботах
• электроинструментах (дрелях, шлифовальных машинах, отвертках, лобзиках, пилах и т.д.)
• вентиляторах (кроме индукционных)
• вентиляторах (например, для печи)
• регулирование интенсивности освещения:
• традиционные лампочки
• галогенные лампы
• регулирование нагрева:
• конвекционные обогреватели
• масляные обогреватели
• радиаторы
• обогреватели (например, в аквариуме)

Технические параметры:

• рабочее напряжение 230В
• длительная мощность до 2000Вт (максимум 2500Вт)
• максимальная мощность без радиатора 300Вт
• максимальный ток 12А
• система плавного пуска
• диапазон регулирования 0-100%
• перегрузка защита
• низкий уровень помех
• ток потребления системой – до 3мА
• размеры платы 60х45мм

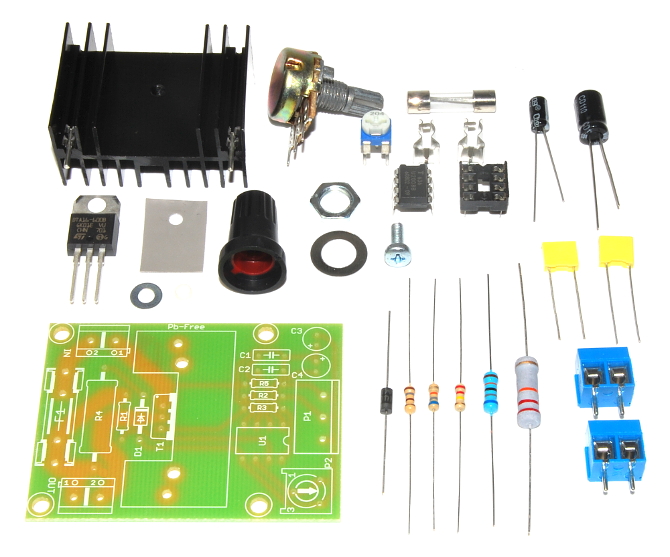

• в комплекте: печатная плата, ПОЛЬСКАЯ документация, комплект компонентов, радиатор

Система адаптирована под корпуса Z-27, Z-30 (Z-30A), Z-31

Документация в формате PDF для скачивания и видео по адресу (скопировать ссылку в окно браузера):

⬇️ https://arlistudio.pl/files/pl/AR130.pdf

▶️ https://www.youtube.com/watch?v=wgIETTWUZRs

▶️ https://www.youtube.com/watch?v=7Dl5YVndWeI
