Двунаправленный регулятор скорости двигателя постоянного тока

Управление RC-сигналом с ШИМ

Модель:

B32v4

• Допустимое напряжение питания: от 10В до 45 В
• Максимальное продолжительное рабочий ток: 20 А
• Максимальный мгновенный ток: 50 А
• Максимальная выходная мощность: 900 Вт
• Диапазон регулировки выходной скорости: 0–100 %
• рабочая частота: 20 кГц
• тихая работа двигателя
• регулируемый плавный пуск и остановка в обоих направлениях
• регулируемый диапазон скоростей
• комплект, собран, запущен, протестирован
• сигнал управления: 1,0 мс – 2,0 мс ШИМ

Применение:

Система используется в качестве регулятора скорости двигателей постоянного тока в машинах и устройствах.Помимо регулирования скорости и плавного пуска, она также позволяет изменять направление работы управляемого двигателя.

• все виды машин и устройств с двигателями постоянного тока
• в качестве регулятора скорости барабана медогонки
• детские электромобили в сборе (только переключатель направления движения и переключатель, например, в виде педали) необходимы
• детским электромобилям в качестве плавного пуска и/или ограничения скорости (подходит ко всем автомобилям с заводской установкой, в том числе с своя электроника и радиоуправление)
• возможна адаптация регулятора под конкретное применение

Система может питаться от:

• аккумулятора
• литий-полимерного блока
• литий-ионных, никель-металлогидридных аккумуляторов
• Источник постоянного тока (также импульсный режим)

Система обеспечивает:

• плавное регулирование скорости подключенного двигателя от 0% до 100%
• мягкий пуск – независимо от заданной скорости, после включения двигатель будет плавно разгоняться, ограничивая или полностью исключая рывки и, как следствие, механические и электрические перегрузки, это способствует предотвращению перегорания предохранителя в установке при пуске. .
• мягкая остановка – как и в случае с плавным пуском, двигатель останавливается и плавно меняется направление.
• очень высокий КПД 96-99%
• мягкий останов
• очень высокий КПД 96-99%
• мягкая остановка б> - в зависимости от типа подключаемого устройства
• управление работой двигателя - алгоритмы, используемые в контроллере, обеспечивают правильное поведение двигателя не только во время запуска и остановки, но и при изменении направления работы, продлевая тем самым срок службы механических и электрических компонентов установки. (на рынке доступны двунаправленные регуляторы без соответствующего алгоритма при изменении направления, обычно смена направления осуществляется с помощью переключателя, подключаемого к выходу обычного однонаправленного регулятора, в такой ситуации, если пользователь меняет направлении работы без предварительной остановки двигателя, это обычно приводит к необратимому повреждению регулятора или других элементов установки)
• тихая работа подключенного двигателя – система не вызывает раздражающего визга/гудения управляемого двигателя (как и у большинства ШИМ-контроллеров, представленных на рынке)
• простое подключение без необходимости пайки – кабели устанавливаются в удобный клеммный разъем, для установки нужна только отвертка
• надежность - в системе используются проверенные решения и интегральные схемы высочайшего качества, уровень мощности состоит из транзистора(ов) MOSFET с очень низким сопротивлением проводимости, что в сочетании с ШИМ метод управления, обеспечивает высочайший уровень эффективности и тем самым снижает потери (нагрев системы) до минимума даже при максимальной выходной мощности. изменение направления осуществляется с помощью реле с током 40А. которые дополнительно включаются таким образом, чтобы продлить срок их службы.
• Для корректной работы во всем диапазоне мощностей регулятору не требуются никакие дополнительные элементы, конденсаторы, радиаторы, и т. д. Приведенные значения являются достоверными, а это означает, что система, описываемая как 50 А, была разработана и адаптирована для 50 А и может непрерывно контролировать ток до 50 А включительно.

Алгоритм изменения направления вращения двигателя

На графике ниже показана зависимость скорости вращения двигателя от времени при плавном пуске и изменении направления.

• В момент запуска (А) контроллер запустит плавный пуск (I) время регулируется пользователем,
• после достижения заданных оборотов (II) двигатель будет работать в заданном направлении на текущей установленной скорости
• при смене направления на противоположное (B) запустится процедура плавного останова (III), в соответствии с настройками.
• затем (IV) контроллер будет разгонять двигатель в обратном направлении,
• после достижения заданных скоростей (V) двигатель продолжит работать в заданном направлении на текущей заданной скорости до тех пор, пока не изменит направление или не выключится.

Размеры предлагаемого регулятора:

Дополнительные функции:

• регулировка минимальной скорости (от -50% до 50%) - типовой двигатель начинает работать с 5-15% мощности, система позволяет установить минимальную мощность значение индивидуально для каждого двигателя, отрицательное значение означает, что мы можем настроить запуск подключенного двигателя только после превышения установленного минимального значения (например, при управляющем напряжении 0-5В, выставив -10%, двигатель начнет работать при 0,5В). )
• регулировка максимальной скорости - в случае управления с помощью присоединенного потенциометра позволяет ограничить максимальную скорость двигателя (например, при движении потенциометра 0-100% мы можем получить регулировку скорости в диапазоне (0-50%), благодаря этому мы можем, например, управлять двигателем 12 В в установке 24 В li>
• регулировкой максимальной скорости (уровня усиления управляющего сигнала) - в случае управления внешним сигналом , позволяет выбрать соответствующий коэффициент усиления для регулирующего напряжения со значением, отличным от 5 В, например 0-10 В, он позволяет выбрать коэффициент усиления, чтобы иметь возможность управлять внешним напряжением в диапазоне от 0-3 В до 0-24 В.
• Регулировка времени плавного пуска (0,25 – 16 с) – позволяет пользователю установить время, в течение которого контроллер будет разгонять двигатель.
• Регулировка времени плавного останова (0,25 - 16 с) - позволяет пользователю установить время, в течение которого контроллер будет снижать обороты двигателя при остановке или изменении направления.
• Регулировка слепой зоны - задаем, насколько далеко от середины ( нейтральное) положение, поверните ручку, чтобы система начала работать в заданном направлении.

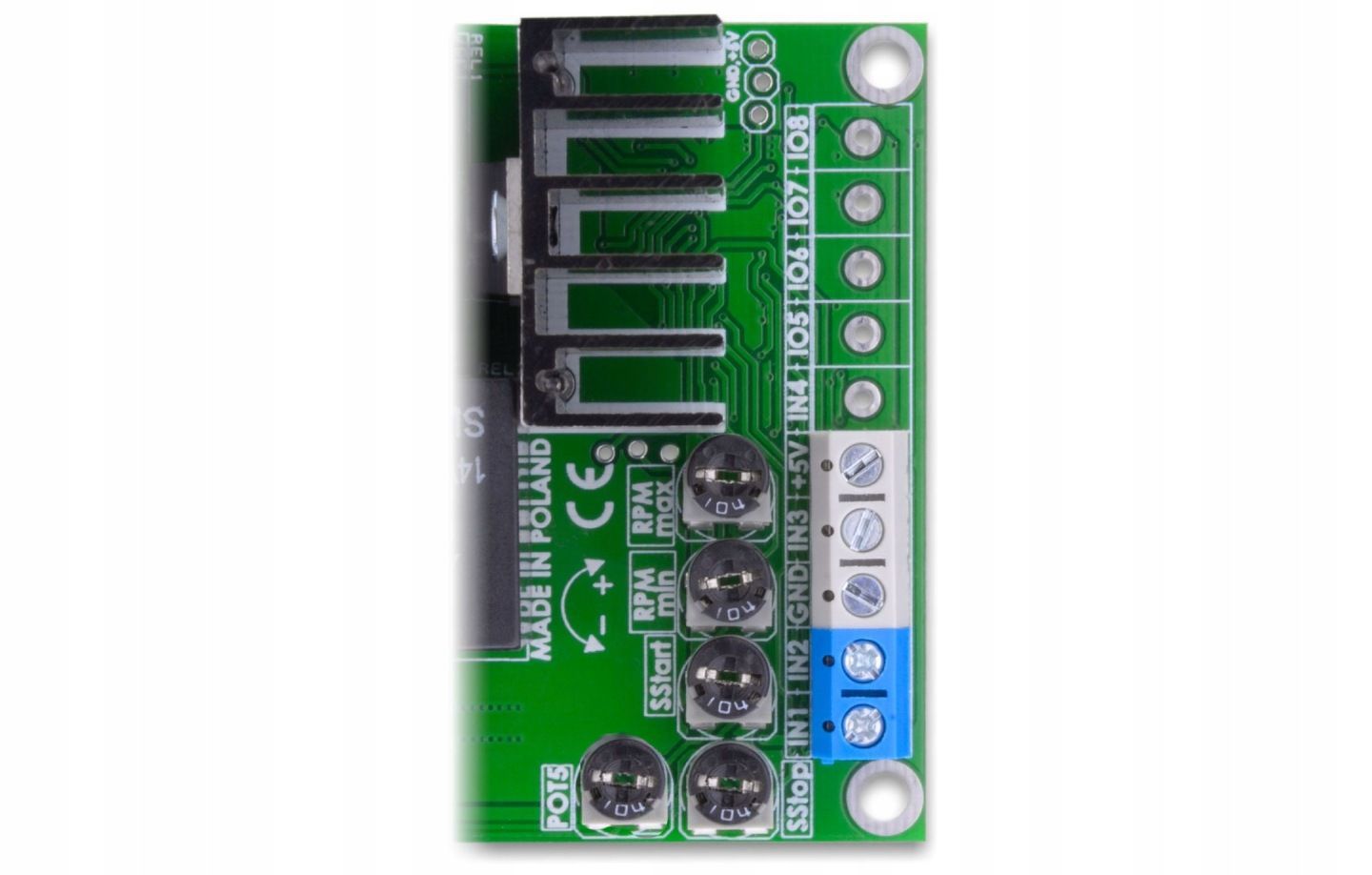

Назначение системных потенциометров:

• SStart – регулировка времени плавного пуска
• SStop – регулировка времени плавного останова
• об/мин max - регулировка максимальной скорости
• RPM min - регулировка минимальной скорости
• POT5 - регулировка мертвой зоны

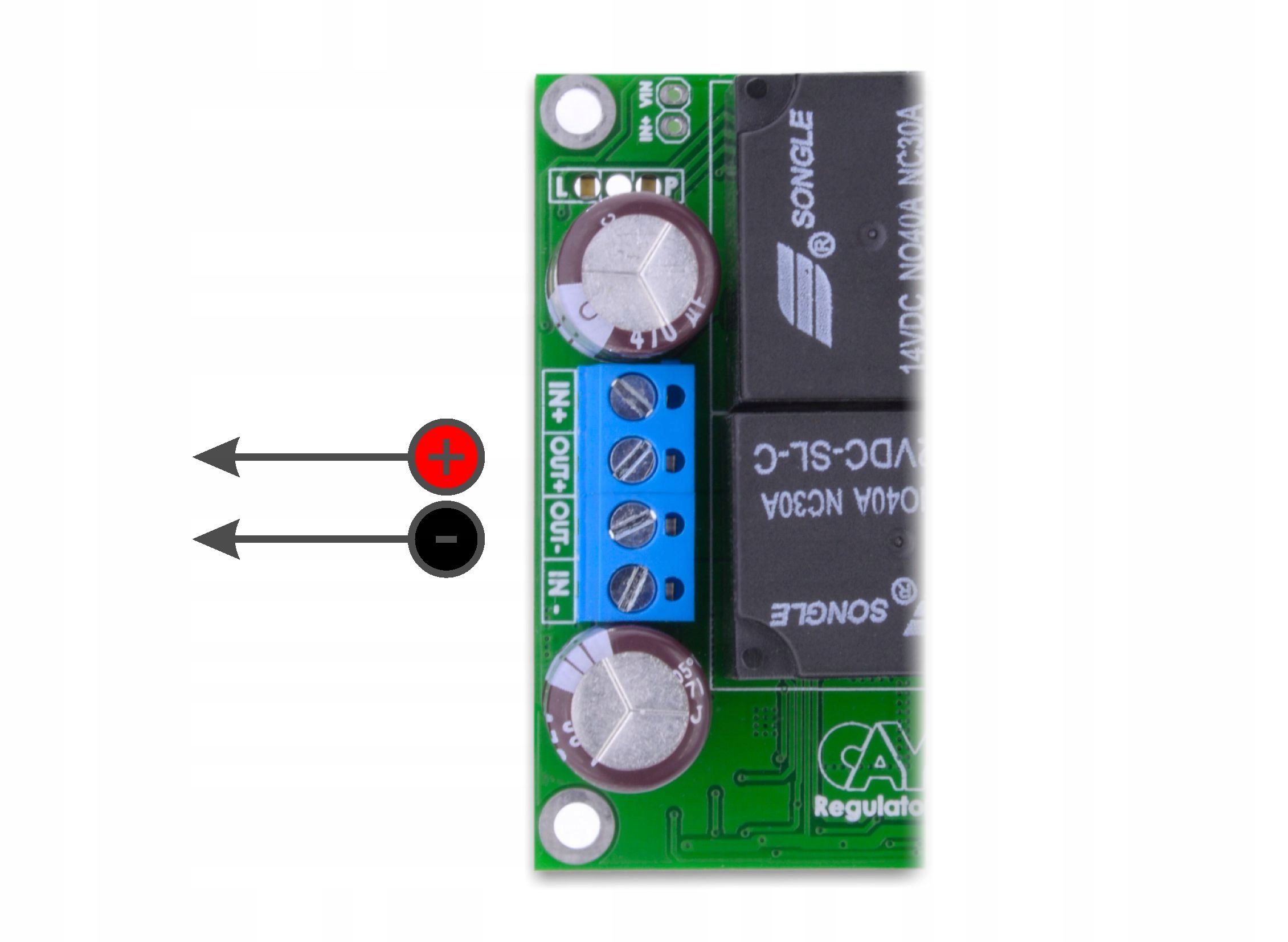

Подключите сигнал управления к разъемам:

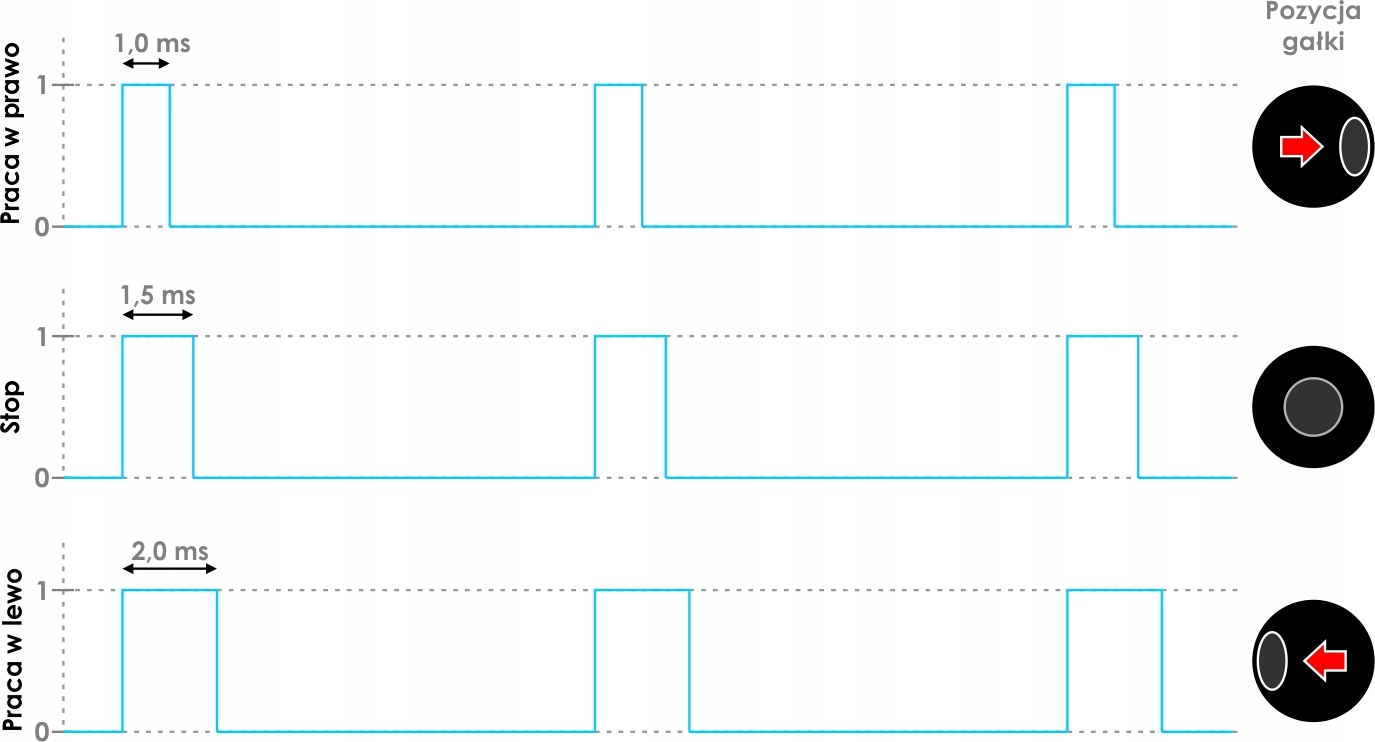

Управление системой:

Подключаем к контроллеру RC-сигнал от любого устройства.

При нахождении джойстика в среднем положении двигатель останавливается и система находится в режиме состояние ожидания

После изменения положения джойстика за мертвой зоной (установлено - POT5) двигатель начнет работать в выбранном направлении.

После возврата в среднее положение джойстика , контроллер остановит двигатель, а затем перейдет в режим ожидания.

Во время работы, в случае резкого изменения направления в противоположном направлении, регулятор плавно остановится и запустится в противоположном направлении в согласованное время. с настройками (SStart, SStop)

Минимальные и максимальные обороты двигателя можно регулировать с помощью монтажных потенциометров регулятора (RPMmin, RPMmax)

Нажав «Купить» вы получите:

• Модель ШИМ-контроллера: B32v RC - собран, запущен
• Руководство пользователя

Система не полностью соответствует вашим потребностям?

Вам нужно нестандартное решение?

Мы являемся производителем данного продукта и автором управляющей программы, а сама система построена таким образом, чтобы обеспечить возможность легкой модификации или расширения, поэтому, если вам нужны другие нестандартные функции, которых система на данный момент не предлагает

Приглашаем к сотрудничеству компании-производители машин и устройств с нами мы можем модифицировать существующие или подготовить элементы управления для любого устройства, мы предлагаем продукцию хорошего качества, разработанную на основе знаний и многолетнего опыта, изготовленную из компонентов от надежных поставщиков из Польши и Европы по очень конкурентоспособным ценам

Дополнительная информация:

Система спроектирована и изготовлена ​​в Польше

100% контроллеров тестируются перед отправкой. p>

К каждой поставке прилагается инструкция, в которой четко описывается подключение и регулировка.

Все товары поставляются в хорошо защищенных картонных коробках.

Цены на товары указаны цены брутто с НДС
