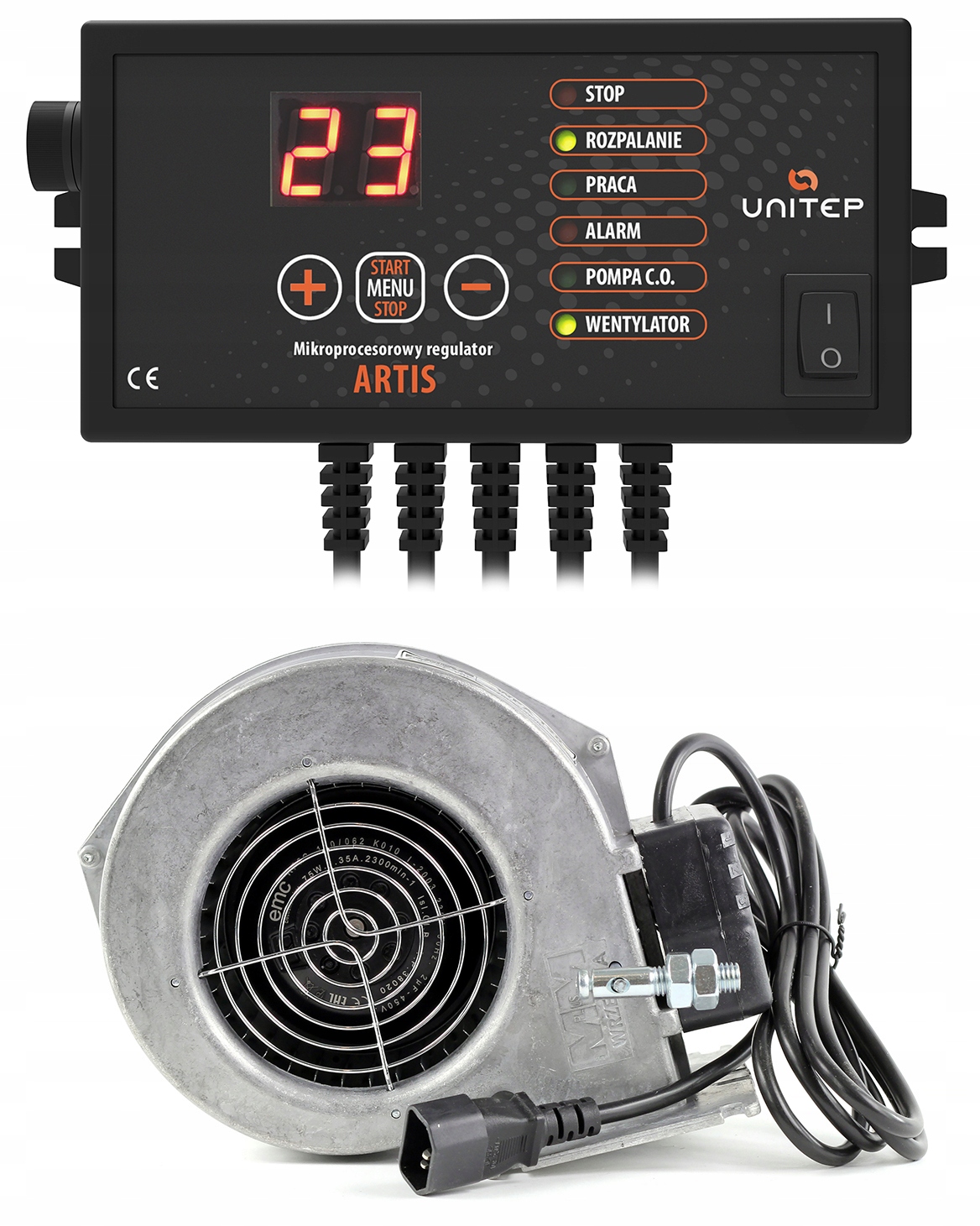

КОНТРОЛЛЕР ARTIS + ВОЗДУХОДУТКА WPA120

ИДЕАЛЬНЫЙ КОМПЛЕКТ для любого питательного котла (традиционного без питателя), где необходима работа насоса и вентилятора.

Особенности контроллера:

• потребляемая мощность всего 2 Вт,
• польский продукт,
• прочная и долговечная конструкция,
• идеальное соотношение цена/качество,
• размеры: 14,5х7,5х4 см.

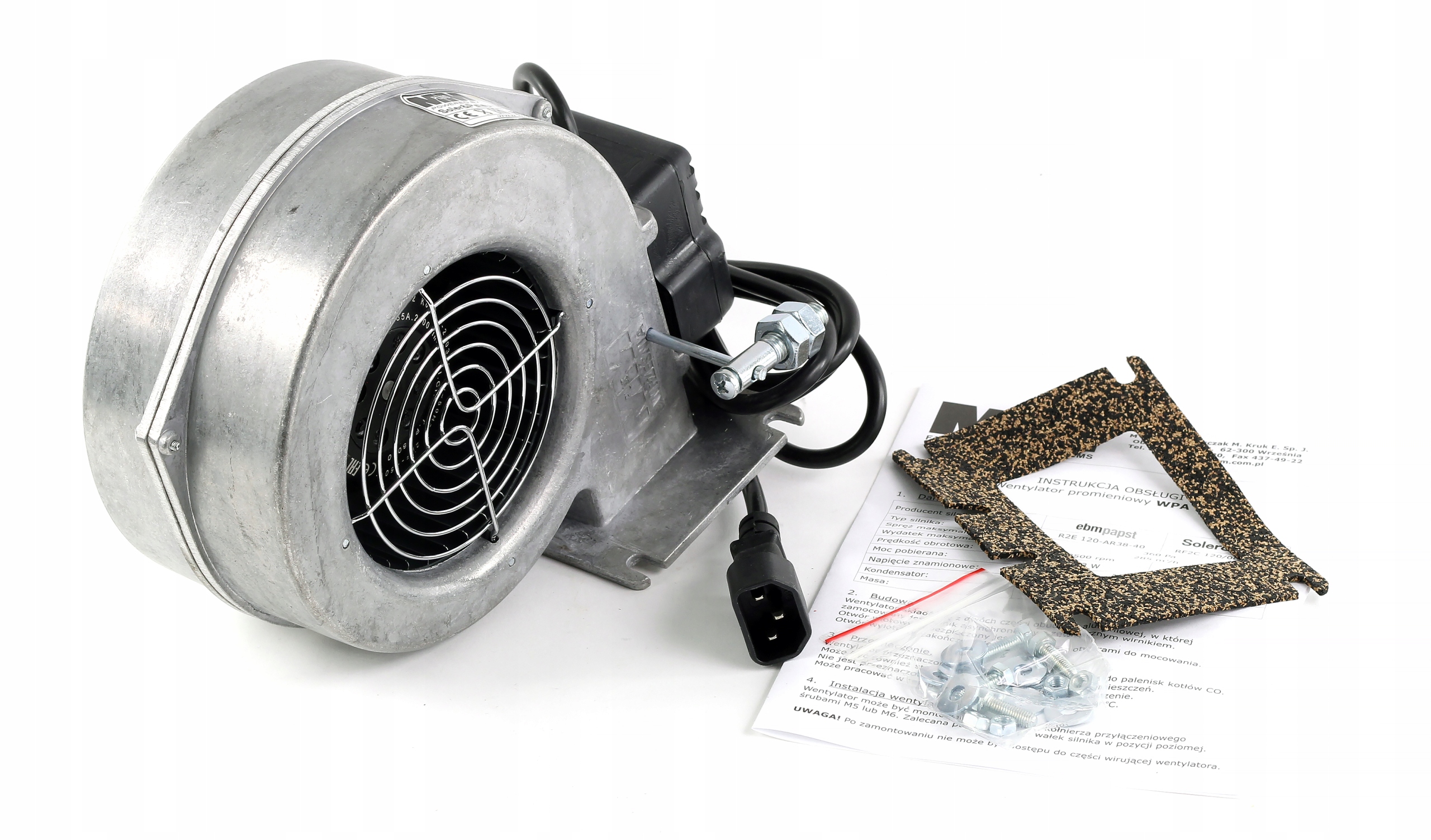

Особенности воздуходувки:

• высокое качество готового продукта,
• заводской шнур питания со стандартной вилкой IEC (компьютерный),
• очень прочный алюминиевый корпус!,
• Знак CE,
• ПОЛЬСКИЙ производитель,
• встроенная заслонка (регулируемая),
• стандартный монтажный фланец 136х92 мм
• БЕСПЛАТНО - пробково-резиновая прокладка
• БЕСПЛАТНО - комплект крепежных винтов с шайбами

_____________________________

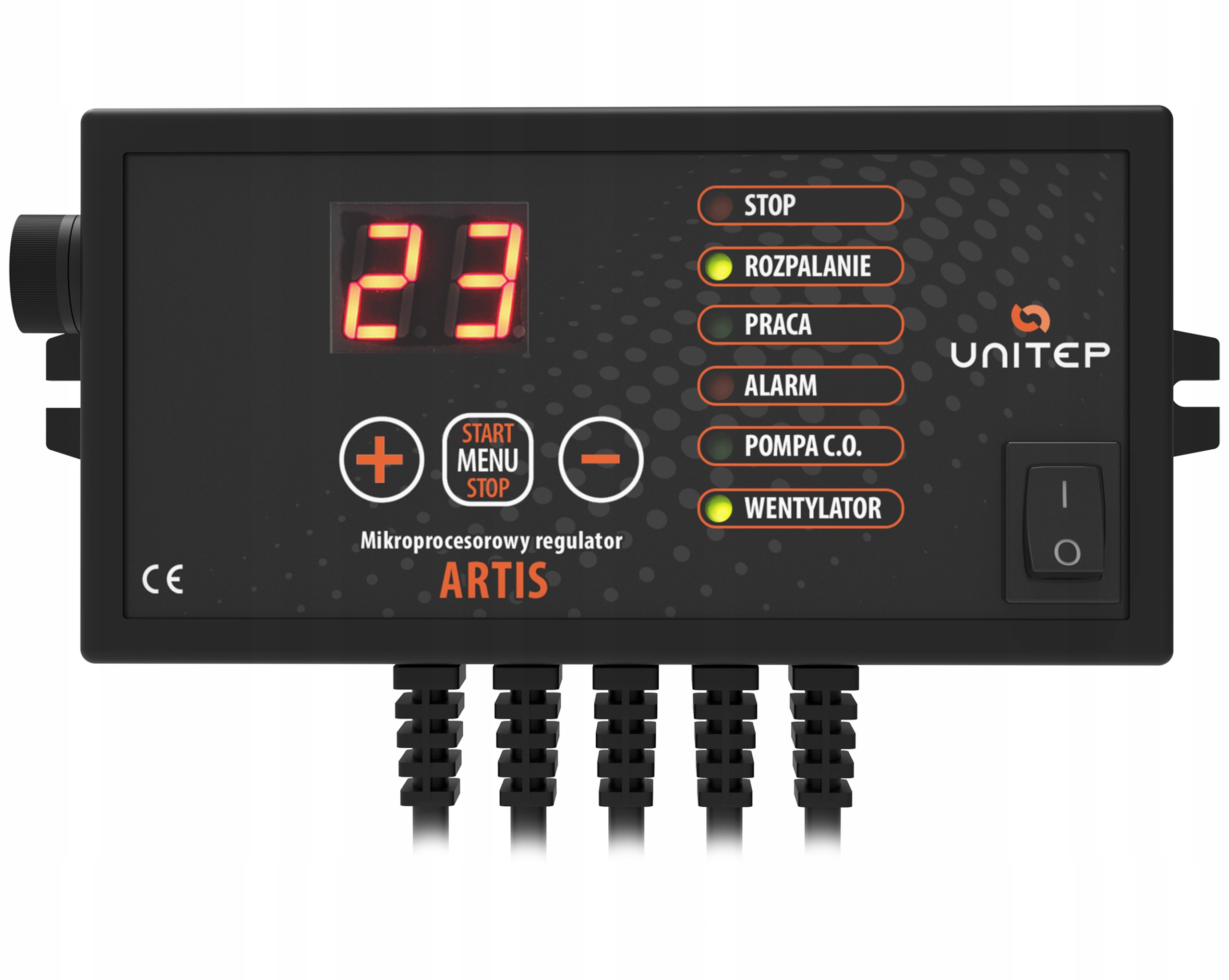

Описание контроллера

Контроллер ARTIS управляет циркуляционным насосом установки центрального отопления и вентилятором (с регулировкой скорости). Имеет функцию продувки – выше заданной температуры время от времени включается вентилятор. Имеет функцию настройки циркуляционного насоса системы центрального отопления. Когда происходит перегорание в котле центрального отопления и температура опускается ниже 30 градусов, вентилятор выключается - функция экономии.

• функция обдува - выше заданной температуры вентилятор время от времени включается время (регулятор сам регулирует время продувки, а также между продувками - экономическая функция)
• функция настройки циркуляционного насоса установки ЦО. При горении Погасание происходит в котле центрального отопления. и температура не повышается в течение 25 минут, вентилятор выключается – функция экономии.
• BLOW BREAK – значение указывается в минутах. Это означает время паузы между одним прорывом и следующим. Применяется к ситуации, когда температура в котле достигает желаемой температуры.
• ВЫДУВ - значение указывается в секундах. Имеется в виду время работы вентилятора от включения до выключения. Применяется к ситуации, когда температура в котле достигает желаемой.
• СКОРОСТЬ ОБДУВАТЕЛЯ - от 30 до 99%. Контроллер предназначен для работы с любым типом воздуходувки.
• СИГНАЛИЗАЦИЯ ТЕМПЕРАТУРЫ - если температура печи превысит значение параметра, контроллер перейдет в режим тревоги.
• ГИСТЕРЕЗИС - этот параметр означает разницу температур, при которой выключатель должен включаться и выключаться. насосы
• НАСОС ЦЕНТРАЛЬНОГО ОТОПЛЕНИЯ - если температура печи превышает заданное значение, включается насос ЦО. Он отключится при температуре ниже гистерезиса.

Спецификация:

• Питание/диапазон номинального напряжения: 230 В, 50 Гц
• Тип источника питания: Переменный ток ~
• Выходная нагрузка вентилятора: 1A
• Выходная нагрузка насоса: 1A
• Потребляемая мощность контроллера : 2 Вт
• Диапазон измерения температуры: 0–99°C
• Диапазон настройки температуры: 35–80° C
• Гистерезис: 0–5°C
• Температура включения насоса: 25–70°C< /li >
• Номинальное импульсное напряжение: 2500 В
• Уровень защиты конструкции: IP20

Кабели к контроллеру подключены:

• блок питания (вилка в розетку),
• датчик температуры,
• насос (3-жильные кабели со свободными концами),
• вентилятор (традиционная компьютерная вилка),
• термозащита.

Описание воздуходувки

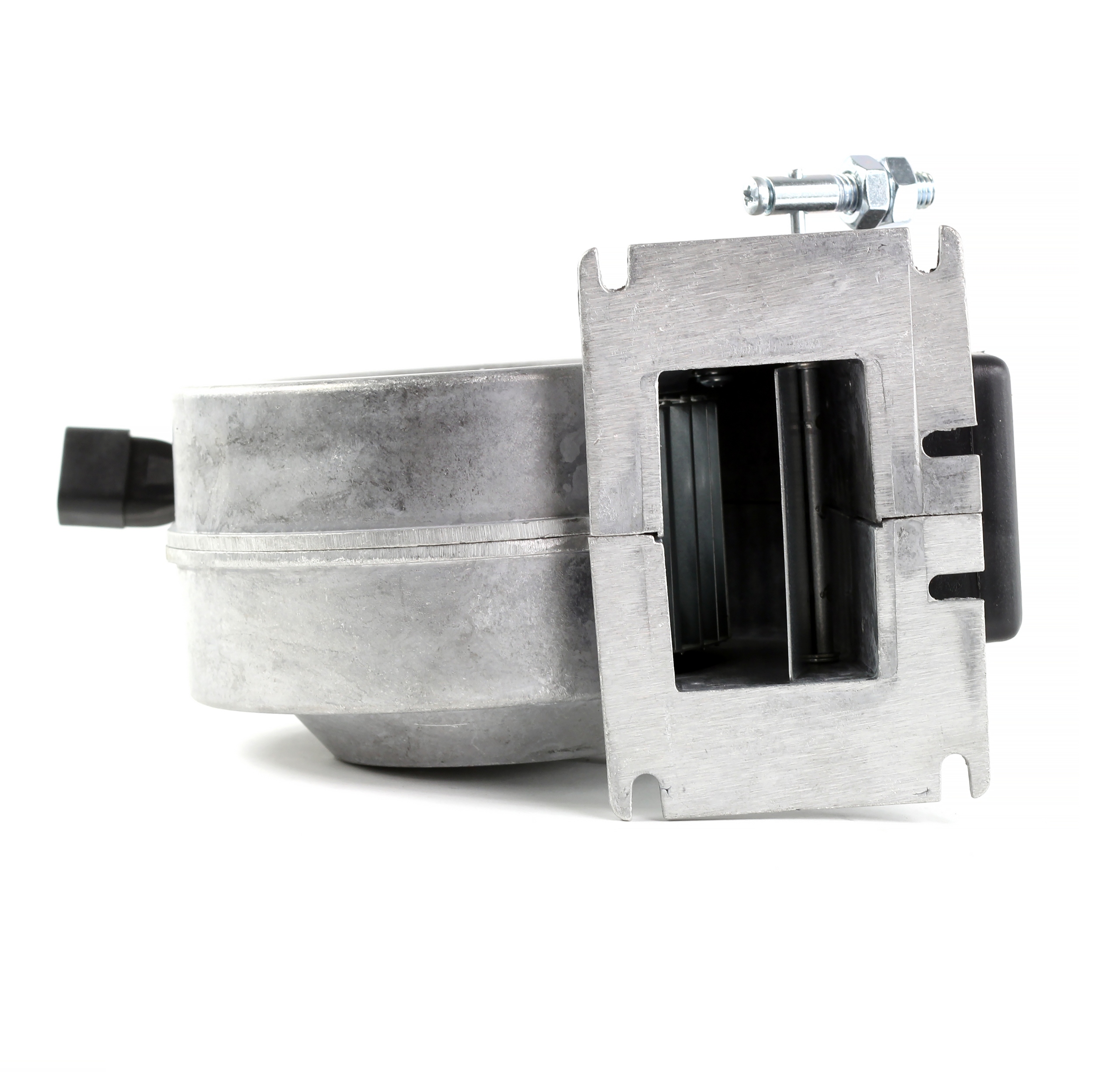

Вентилятор предназначен для нагнетания воздуха в топки котлов центрального отопления. Также может использоваться для общей вентиляции помещений и технологического оборудования. Вентилятор состоит из двух частей алюминиевого корпуса, в котором установлен двигатель с внешним ротором. Входное отверстие закрыто сеткой. Выходное отверстие завершается воротником с монтажными отверстиями.

Эти вентиляторы за счет увеличенных монтажных фланцев в основном используются для проветривания топок в котлах питательного типа (традиционных).

Заслонка в стандартной комплектации!

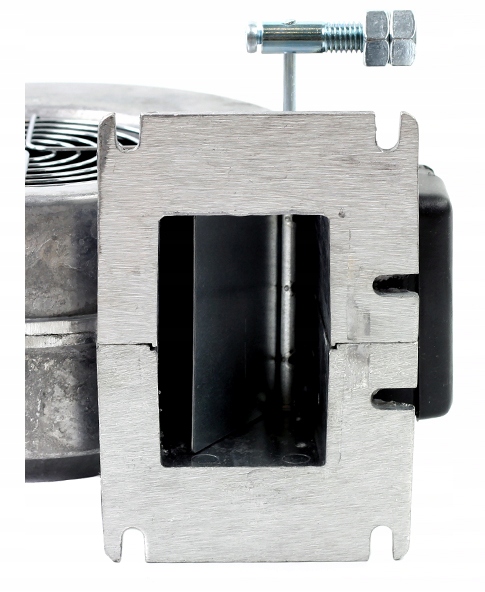

Вентилятор оснащен воздушной заслонкой (заслонкой), которая предотвращает протягивание воздуха через крыльчатку, когда вентилятор не работает. Это помогает поддерживать более стабильную температуру в котле. Регулировка заслонки осуществляется с помощью рычага с двумя гайками. Описание регулировки можно найти в руководстве пользователя.

Технические характеристики:

• Тип вентилятора: WPA 120
• Тип двигателя: CS2E/120-XX01-FT
• Сжатие максимум: 360 Па
• Максимальный расход: 285 м3/ч
• Скорость вращения: 2300 об/мин
• Потребляемая мощность: 75 Вт
• Номинальное напряжение: 230 В ~ 50 Гц
• Конденсатор : 2 мкФ
• Вес: 2,10 кг

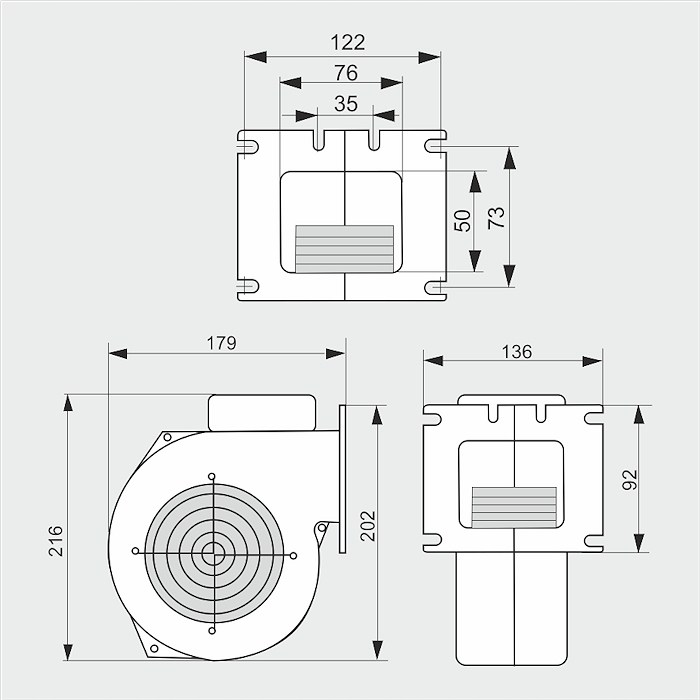

Размеры, предоставленные производителем:

• Длина: 216 мм
• Высота: 179 мм
• Монтажный фланец: 136x92 мм
• Отверстия на монтажном фланце: 122x73 мм
