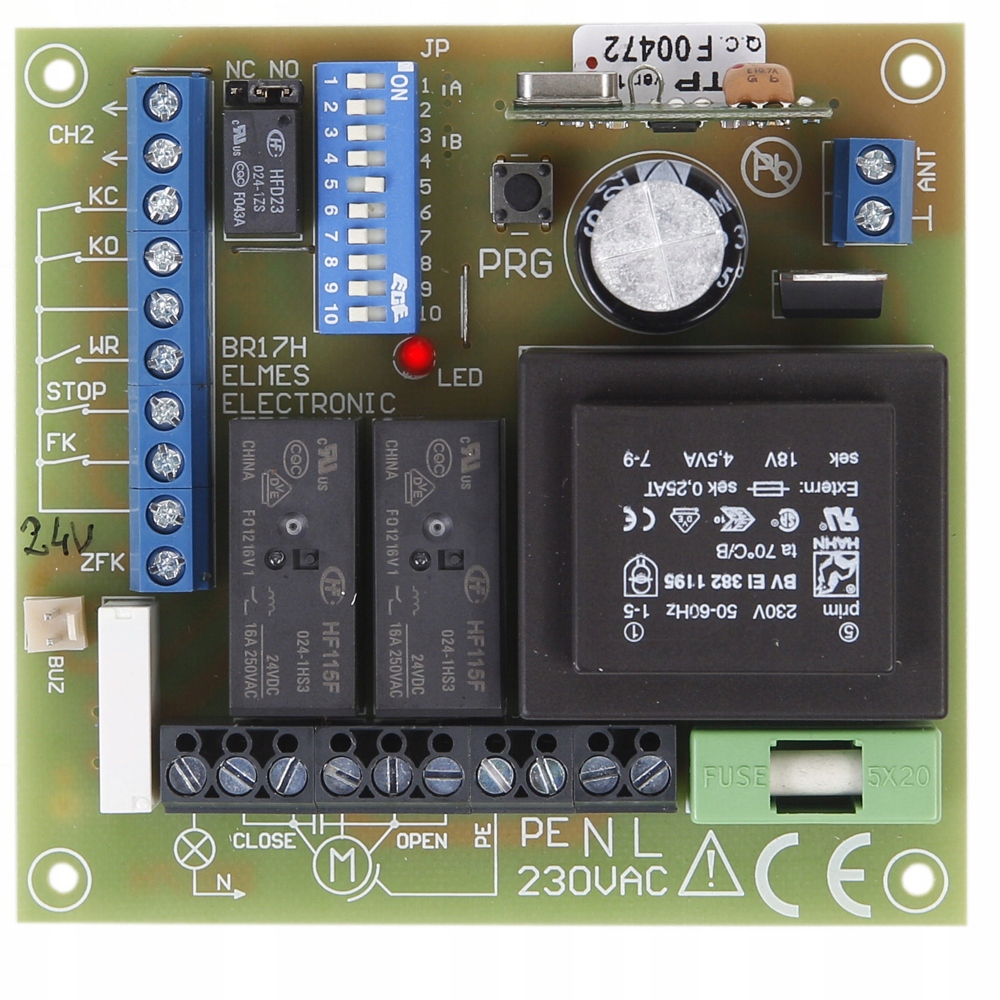

Центральный контроллер для откатных ворот 230В со встроенным приемником дистанционного управления с возможностью подключения сигнальной лампы и фотоэлементов.

Характеристики:

Устройство предназначено для дистанционного управления воротами с приводом от однофазного асинхронного двигателя переменного тока напряжением 230 В, обеспечивающего работу в двух направлениях. Имеет следующие функции:

• радиопередача с использованием переменного кода KEELOQ, обеспечивающая высокий уровень безопасности,

• супергетеродинный радиоприемник,

• работает со всеми пультами дистанционного управления для диапазона 433,92 МГц производства Elmes Elektronik, доступен на другие наши сайты аукционы

• память пультов: 112,

• управление одной или двумя кнопками пульта: одна - кнопка пульта управляет воротами в цикле: ОТКРЫТЬ-СТОП-ЗАКРЫТЬ-СТОП-ОТКРЫТЬ..., две - первая кнопка пульта управляет воротами в цикле: ОТКРЫТЬ -СТОП-ОТКРЫТЬ.., второй в цикл: ЗАКРЫТЬ-СТОП-ЗАКРЫТЬ…,

• управление одним проводным выключателем в цикле: ОТКРЫТЬ-СТОП-ЗАКРЫТЬ-СТОП-ОТКРЫТЬ… ,

• автоматическое закрытие по истечении запрограммированного времени ПАУЗЫ (1сек..4мин), ПАУЗА может быть сокращена сигналом от фотоэлементы,

• работа с концевыми выключателями типа NO или NC (нормально открытый или нормально закрытый),

• запрограммированное время работы двигателя, позволяющее работать с приводами, не оснащенными концевыми выключателями,

• работа с фотоэлементом НЗ с нормально закрытым выходом,

• автоматический открытие ворот после нарушения фотоэлемента при закрытии,

• Вход безопасности СТОП, блокирующий движение ворот в обоих направлениях,
• дополнительный, независимый релейный выход NO/NC, управляемый отдельной кнопкой дистанционного управления, может включаться на запрограммированное время или постоянно, функция, облегчающая установку - возможность реверса направления движения ворот и концевых выключателей с помощью джемперы.

Технические данные:

• питание: 230 В переменного тока; потребляемая мощность: максимум 4 ВА,

• выходы реле двигателя: 2 x НО, максимум 16 А/250 В переменного тока,

• выход лампы: максимум 5А/250В переменного тока,

• выходная мощность фотоэлемента: 24В постоянного тока, максимум 200мА, защищен полимерным предохранителем,

• двигатель работает время: от 1 с до 4 мин, общее для закрытия и открытия,

• время включения выхода CH2: от 0,5 с до 2 мин,
• Время ПАУЗЫ: от 1 с до 4 мин,
• супергетеродинный приемник на диапазон 433,92МГц,
• Размеры (д/ш/в): 95/90/34 мм

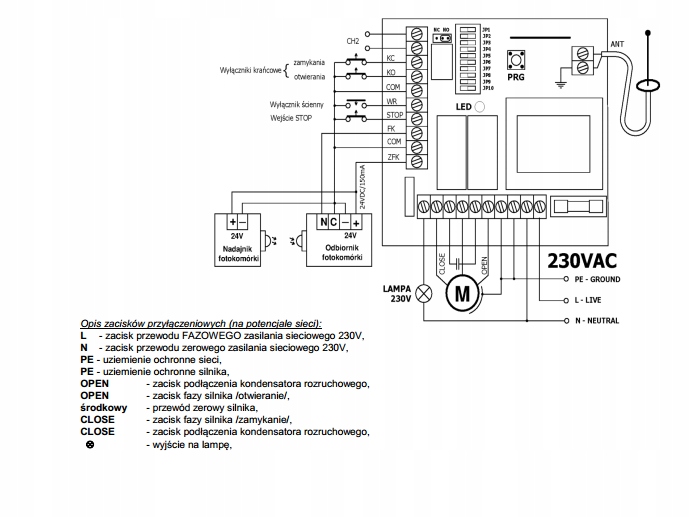

Схема подключения

В комплект входят:

• Контроллер Elmes STP для откатных ворот 230В - 1 шт.
• инструкция
• гарантия
