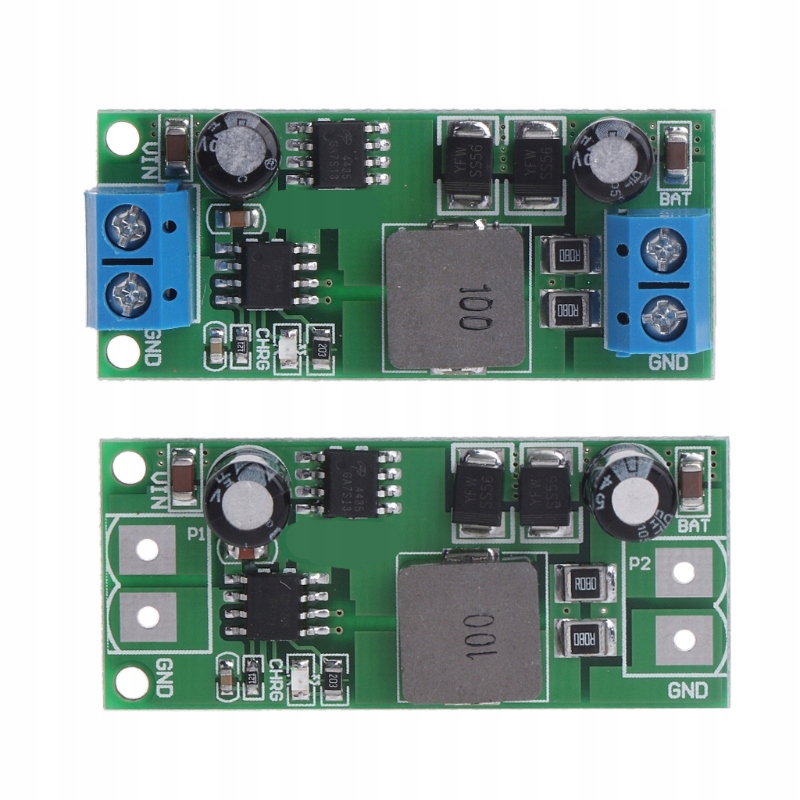

Контроллер зарядного устройства в режиме ШИМ-переключения для свинцово-кислотных аккумуляторов 12 В.

ШИМ работает по принципу импульсной зарядки. Вместо непрерывной подачи энергии в аккумулятор он посылает короткие всплески высокого напряжения. Регулятор проверяет уровень заряда аккумулятора и определяет, какой длины должен быть подаваемый ряд напряжения.

Описание:

Подходит для зарядного устройства свинцово-кислотных и гелевых аккумуляторов 1–25 Ач, 12 В.

Напряжение питания: 15–28 В постоянного тока (рекомендуется 16–25 В постоянного тока).

Напряжение перезарядки — 14,8 В.

Напряжение плавающей зарядки — 13,55 В.

Максимальный зарядный ток: 3 А (максимальная емкость аккумулятора не должна превышать 25 Ач)

Ток покоя: около 1,8 мА.

Высокая частота переключения ШИМ: 300 кГц.

Постоянное напряжение перезаряда.

Защита от перегрузки по току.

Автоматический. форматирование глубоко разряженных аккумуляторов

Автоматическая зарядка

Индикация состояния зарядного устройства

Защита аккумулятора от перенапряжения

Допустимая температура окружающей среды от -40℃ до +85 ℃

На схеме ниже показано возможное подключение компонентов зарядного устройства на базе обычного блока питания 12В. Зарядить аккумулятор от обычного источника питания на 12 В невозможно. Я обнаружил это, когда попытался создать небольшой ИБП на 12 В, используя источник питания 12 В, который питает устройства «Умный дом». Но мне наконец это удалось, хотя для этого требовалось гораздо больше, чем просто блок питания.

Аккумулятор следует заряжать током, равным 1/10 его емкости. Это означает, что аккумулятор емкостью 25 Ач следует заряжать током 2,5 А. Зарядку следует завершать только тогда, когда зарядное напряжение будет постоянным и будет показывать 14,7 В. Это может занять 10 часов и более.

Новейшие типы зарядных устройств распознают тип аккумулятора, который они заряжают, и выбирают соответствующую кривую зарядки. Кривая зарядки определяет форму напряжения и зарядного тока во время зарядки аккумулятора. Выпрямители также заряжают импульсным током, что в случае значительного разряда аккумулятора позволяет стимулировать его к получению тока. Выпрямители импульсной зарядки имеют электронное управление, поэтому нет необходимости контролировать их работу или вмешиваться в настройки.

И это в случае с представленным контроллером/зарядным устройством.

Современные устройства для зарядки аккумуляторов подают электроэнергию в импульсном режиме. На основе измерения параметров аккумулятора зарядное устройство способно определить, когда аккумулятор заряжен до соответствующего уровня, и отключиться, не вызывая при этом выкипания аккумулятора и, как следствие, потери воды и загустения электролита.

Представленные компоненты можно приобрести и на других моих предложениях.
