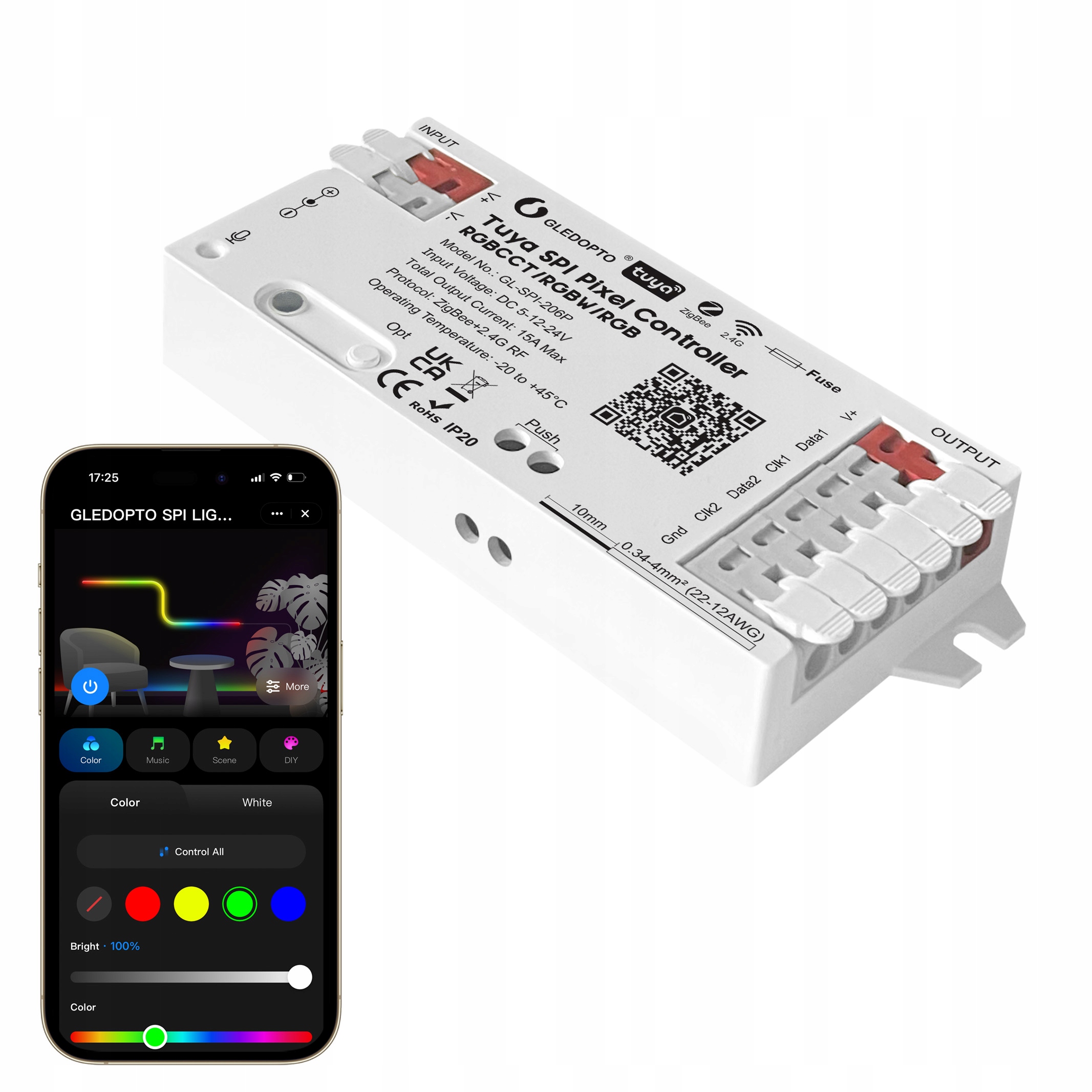

Пиксельный контроллер Tuya SPI ZigBee

GL-SPI-206P — это профессиональный контроллер для цифровых адресных светодиодных лент (так называемых пиксельных светодиодов), который обменивается данными по радиочастотным протоколам ZigBee и 2.4G. Он предназначен для работы с популярными ленточными системами SPI, такими как WS2811, WS2812/WS2812B, WS2813, WS2815, SK6812 (включая RGBW) или APA102/SK9822.

В отличие от классических аналоговых лент, в адресуемых лентах каждый «пиксель» может светиться независимым цветом и яркостью, что открывает огромные возможности по созданию динамического освещения. эффектов.

Благодаря интеграции с экосистемой TUYA (через шлюз Zigbee) вы получаете удобное управление из мобильного приложения, сценами и автоматизациями, расписаниями, а также возможность взаимодействия с голосовыми помощниками в рамках совместимых интеграций. В то же время радиочастотное соединение 2.4G позволяет быстро и локально управлять совместимым пультом дистанционного управления, не доставая телефон.

Каких эффектов можно достичь?

• Плавные градиенты и переходы цветов по всей длине ленты
• Эффекты «погони», «бега», «кометы» - анимация движущегося света
• Радуга, пульсация, дыхание, стробоскоп с регулировкой скорости и интенсивность
• Окружающая среда/полярное сияние вокруг телевизора или на подвесном потолке с легкими изменениями цвета.
• Специальные сцены и предустановки, например отдых, вечеринка, домашний кинотеатр, праздник
• Пиксельный маппинг в декоративных инсталляциях – создание узоров, волн, реактивных эффектов

Широкий диапазон питания (5/12/24 В постоянного тока) и высокая эффективность по току (всего до 15 А) позволяют легко адаптировать контроллер к различным типам лент и длинам установки. Компактный корпус позволяет легко устанавливать его внутри мебели, шкафов под телевизор или подвесных потолков. Это универсальное решение для домашних и коммерческих проектов, где важны качество эффектов, стабильность работы и удобство управления.

С какими светодиодными лентами он совместим?

Контроллер предназначен для пиксельно-адресуемых светодиодных лент (SPI). Типичные поддерживаемые семейства систем:

• WS2811, WS2812/WS2812B, WS2813, WS2815
• SK6812 (включая версии RGB/RGBW)
• APA102/SK9822

Примечание. Это не драйвер ШИМ для классических полос RGB/RGBW без пикселей. адресация.

Основные функции и преимущества:

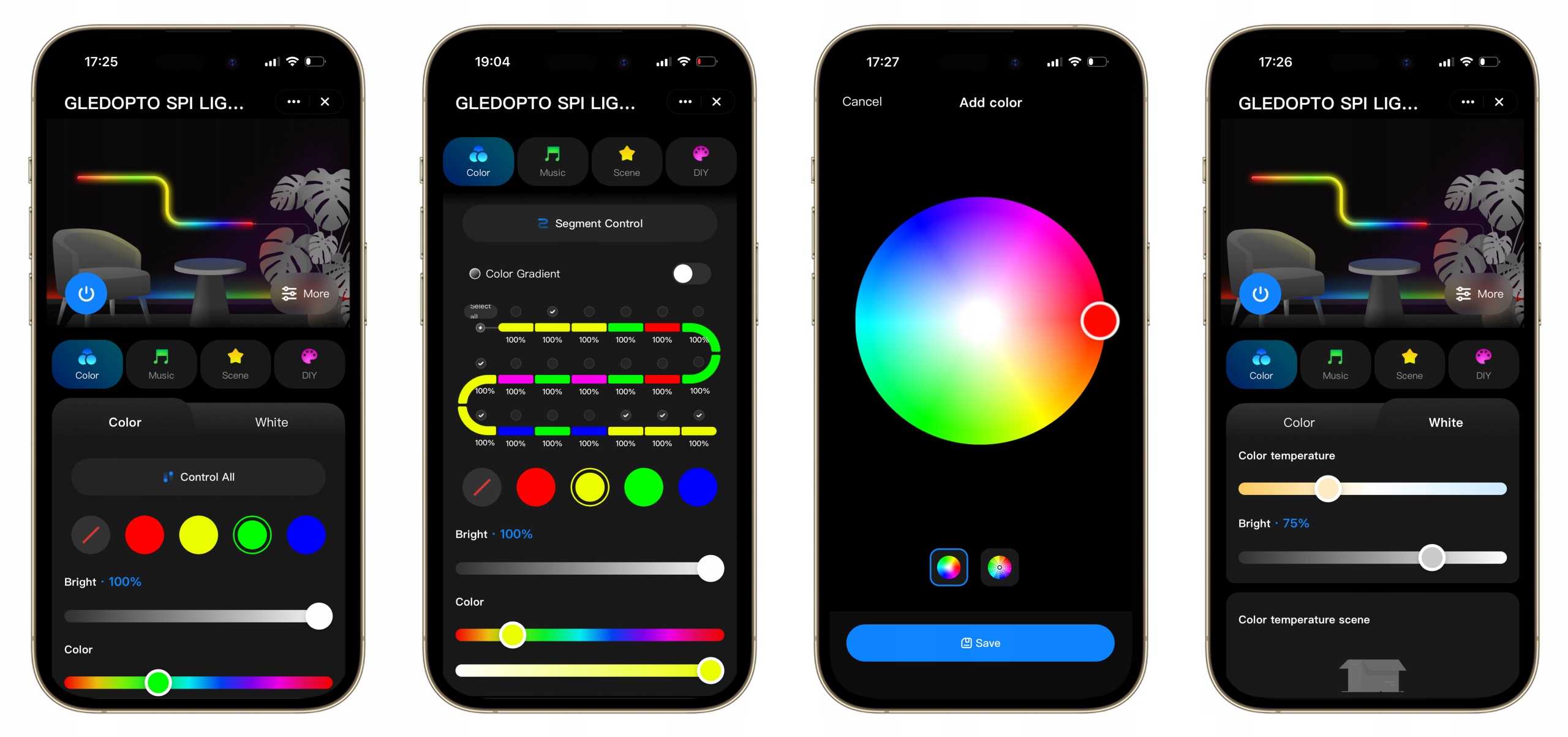

• ✅ Сегментированные элементы управления и анимация: создавайте плавные переходы и динамические световые эффекты. Программирование до 20 сегментов ленты непосредственно в приложении TUYA
• ✅ Поддержка 2-х светодиодных лент одновременно. Суммарная нагрузка до 15А

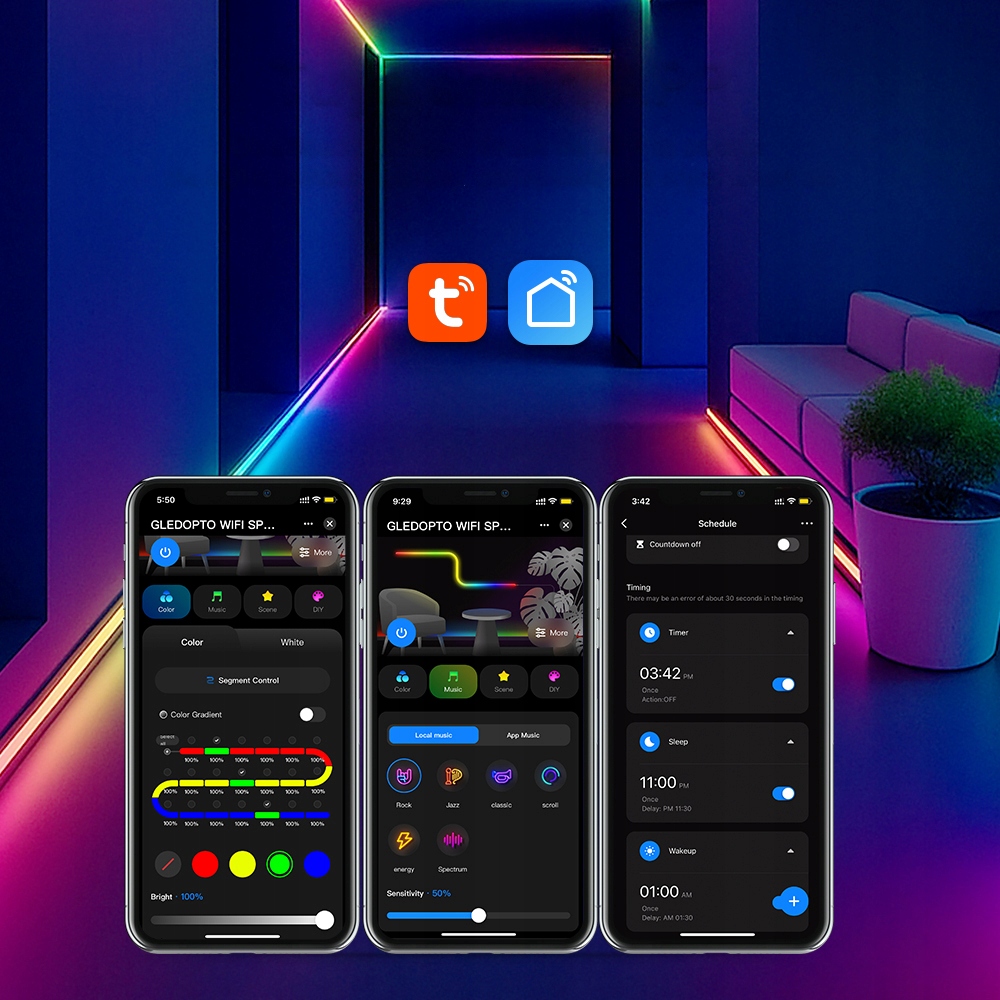

• ✅ Управление из приложения TUYA Smart: Полный контроль из любого места - сцены, графики, цвета, яркость
• ✅ Затемнение: Плавная регулировка яркости в приложении
• ✅ Музыкальный режим: Световая реакция на звук - эффекты под ритм музыки
• ✅ Встроенных сцен: 40 готовые сцены + возможность создавать собственные анимации
• ✅ Расписания и автоматизация: Режим сна и пробуждения и расширенные расписания включения/выключения
• ✅ Голосовое управление: Поддержка Amazon Alexa и Google Assistant
• ✅ 16 миллионов цветов: совместимость с цифровыми светодиодными лентами RGB, RGBW, RGBCCT
• ✅ Дистанционное управление и интеграция: Взаимодействие с другими устройствами в приложении TUYA или Smart Life.
• ✅ Возможность поделиться контроллером с другими пользователями приложений TUYA и Smart Life
• ✅ Память настроек: Запоминает последнюю конфигурацию и восстанавливает ее после отключения питания.
• ✅ Универсальный источник питания: Вход/выход 5–24 В (выберите мощность) подача напряжения на ремень)

Что такое цифровая (адресная) светодиодная лента?

Цифровая светодиодная лента, также называемая адресной или пиксельной лентой (SPI), представляет собой ленту диодов, в которой каждый диод или группа диодов имеет собственный мини-контроллер. Благодаря этому каждой «точкой» света можно управлять независимо — задавать цвет, яркость и эффекты в разных местах ленты одновременно.

Самая важная информация:

• Каждый пиксель управляется отдельно: позволяет создавать анимацию, градиенты, эффекты «погони», радуги и т. д.
• Управляющий чип в ленте: популярные системы включают в себя: WS2812B, WS2815, SK6812 (RGB/RGBW) и APA102/SK9822 (DATA + CLOCK).
• Требуется драйвер SPI: например, GL-SPI-206P, который передает сигнал данных на ленту.
• Источник питания, совместимый с лентой: чаще всего 5В, 12В или 24В; для более длинных участков рекомендуется многоточечное питание.
• Отличие от аналоговых лент (ШИМ): в аналоговых лентах весь участок светится одинаково; в цифровом формате каждый пиксель может светиться по-разному, что дает гораздо более богатые эффекты и сцены.

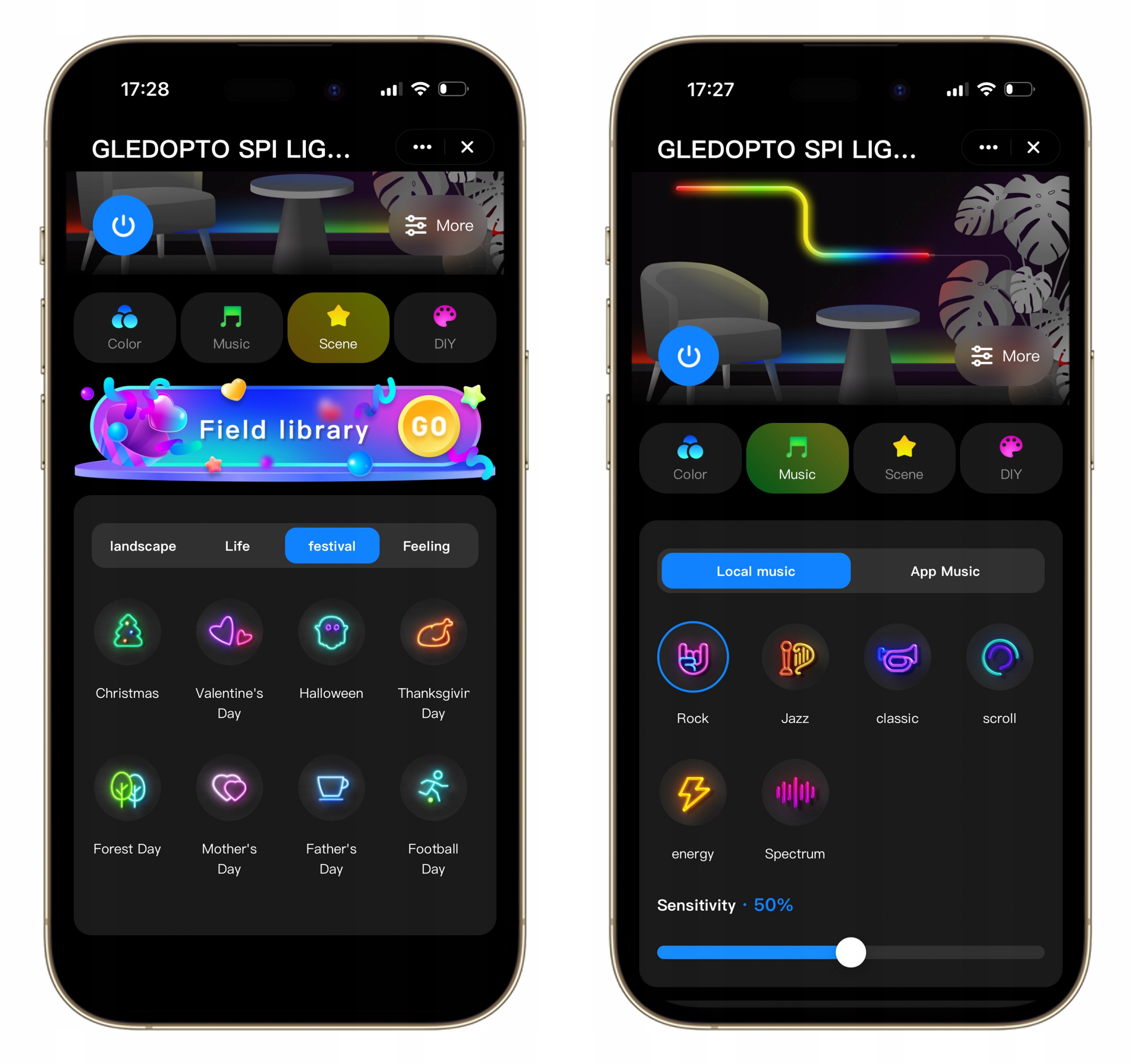

Пресеты сцен, музыкальные режимы и собственные эффекты

40 встроенных сцен

• Готовые пресеты на любой случай: пейзаж, повседневная жизнь, «праздник», «чувство» - в том числе: Рождество, День святого Валентина, Хэллоуин, День Благодарения, День леса, День матери, День отца, День футбола и многие другие
• Вы можете настроить каждую сцену: изменить скорость анимации, яркость, насыщенность и продолжительность эффекта.
• Быстрый запуск с уровня приложения — видимые значки категорий и названия сцен облегчают выбор.

Музыкальные режимы — подсветка в ритм звука.

• Отклик на музыку с микрофона телефона (App Music) или на звук окружающей среды/устройства (Local Music) — свет пульсирует, «танцует» и прокручивает эффекты в соответствии с темп
• Музыкальные профили: Рок, Джаз, Классика, Прокрутка, Энергия, Спектр и другие — каждый отображает цвет, интенсивность и динамику по-разному.
• Регулировка чувствительности аудиовхода с помощью ползунка в приложении — вы можете легко настроить реакцию светодиода на громкость и характер музыки.

Свои собственные сцены и DIY

Создавайте собственное освещение сцены:

• Выберите цветовую палитру, порядок и тип анимации, скорость перехода и яркость.
• Сохраняйте и называйте свои конфигурации, чтобы запускать их одним касанием.
• Идеально подходит для подбора освещения к вашему интерьеру, кинопоказам, вечеринкам или повседневным делам.

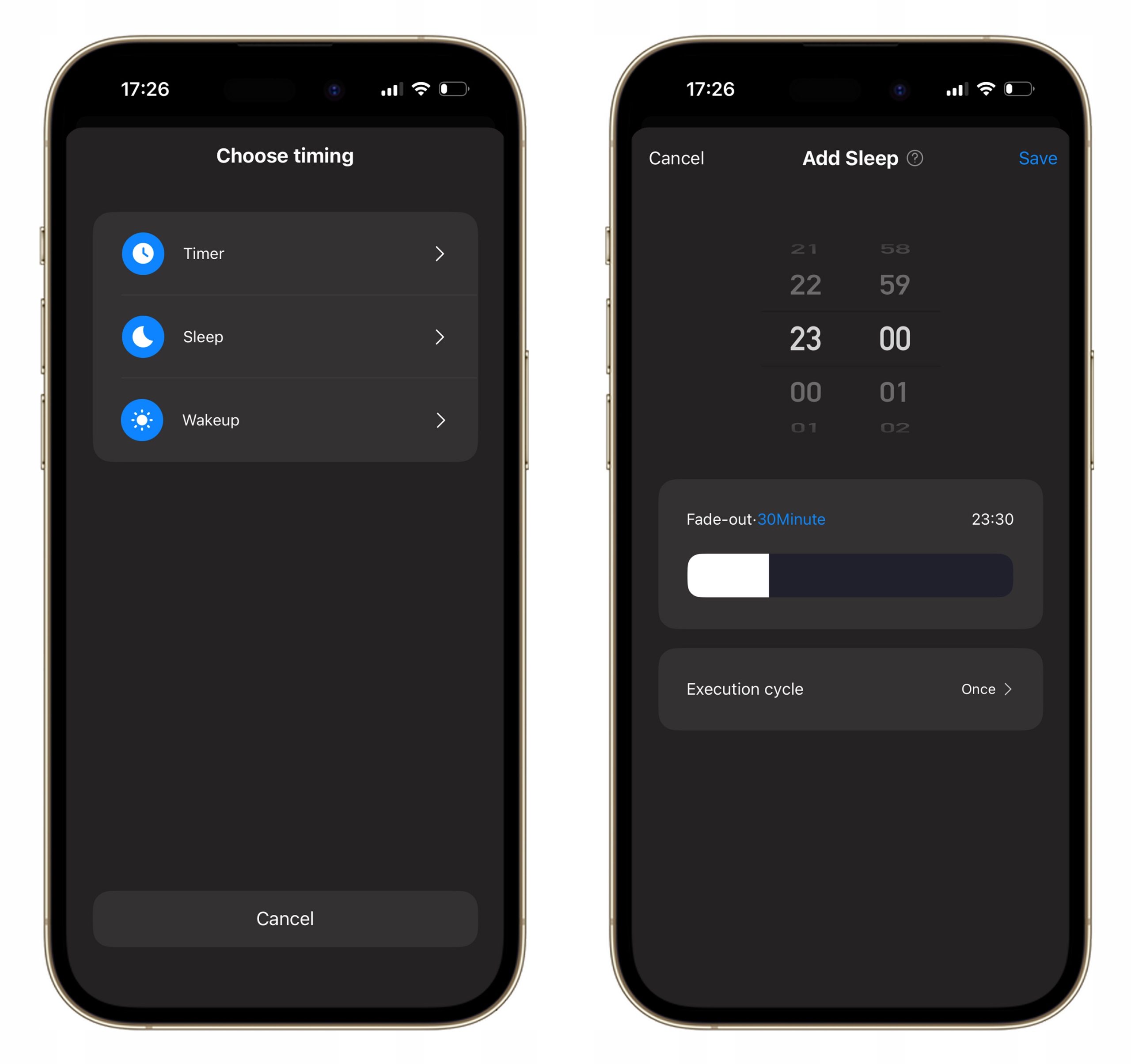

Режим сна и пробуждения

Контроллер позволяет настроить расписание режима сна и пробуждения.

Режим сна

• Что он делает: с указанного времени (например, 23:00) лента начинает плавно «затухать», т.е. тускнеть на заданный период времени (например, 30 минут) до минимальной яркости или выключения.
• Настройки в приложении: выбор времени затемнения (например, 30 минут), времени начала (например, 23:30), ползунок конечного уровня и «Цикл выполнения» - частота выполнения.
• Преимущества: плавное снижение интенсивности света способствует успокоению и естественному засыпанию, без внезапного угасания.

Режим пробуждения

• Что делает: с заданного времени (например, 7:00) контроллер начинает плавное увеличение яркости (нарастание) в течение заданного времени (например, 30 минут) до заданной яркости (например, 75%)
• Настройки в приложении: время включения, время начала, целевая яркость и цикл выполнения (например, только при работе дней)
• Преимущества: «рассветный» свет позволяет мягко и приятно просыпаться, не ослепляя светом.

Советы:

• Отрегулируйте продолжительность затемнения/освещения в соответствии с вашим распорядком дня – короче для сна, длиннее перед сном.
• Для сна выбирайте более теплые цвета и меньшую насыщенность; для пробуждения — более яркие, бодрящие цвета.
• Объедините расписание с другими автоматизациями в приложении (например, отключение музыки, закрытие жалюзи), чтобы создать полноценный вечерний или утренний сценарий.

Примеры применения:

Дома:

• Окружающее освещение в гостиной (за телевизором, под мебелью, ниши, подвесные потолки)
• Настроенное светодиодное освещение в спальне и детской комнате с графиками и сценами
• Лестничное освещение с попиксельными эффектами перехода.
• Декоративные зоны для вечеринок и праздников (динамические сцены) цвета)

Офисные и коммерческие помещения:

• Световые акценты в зонах приема, выставочных залах и витринах.
• Творческие зоны, конференц-залы – атмосфера здания и визуальная идентификация с помощью цветов.
• Информационные/брендинговые эффекты в зонах открытого пространства.

Советы по установке:

• Выбирайте ленту и источник питания в соответствии с номинальным напряжением. в одиночку.
• Обратите внимание на максимальный ток — для больших установок используйте дополнительные ленточные точки питания.
• Для лент с «тактовой» линией (APA102/SK9822) подключайте как «данные», так и «часы» согласно схеме.
• Избегайте превышения длины сигнальных кабелей — для длинных участков рассмотрите возможность использования усилителей сигнала или сокращения расстояния между контроллером и лентой.

Технические характеристики

• Модель: GL-SPI-206P
• Входное напряжение источника питания: 5–12–24 В постоянного тока.
• Выходной ток: 10 А/канал или 15 А в сумме для всех каналов.
• Максимальная мощность: 360 Вт (при 24 В) или 180 Вт (при 12 В) или 75 Вт (при 5 В)
• Управление микросхемой — до 1000 пикселей
• Подключение/протокол: Zigbee + 2,4G RF (поддержка Tuya/Smart Life через шлюз Zigbee)
• Материал корпуса: ПК
• Класс герметичности: IP20 (для использования внутри помещений).
• Цвет корпуса: белый.

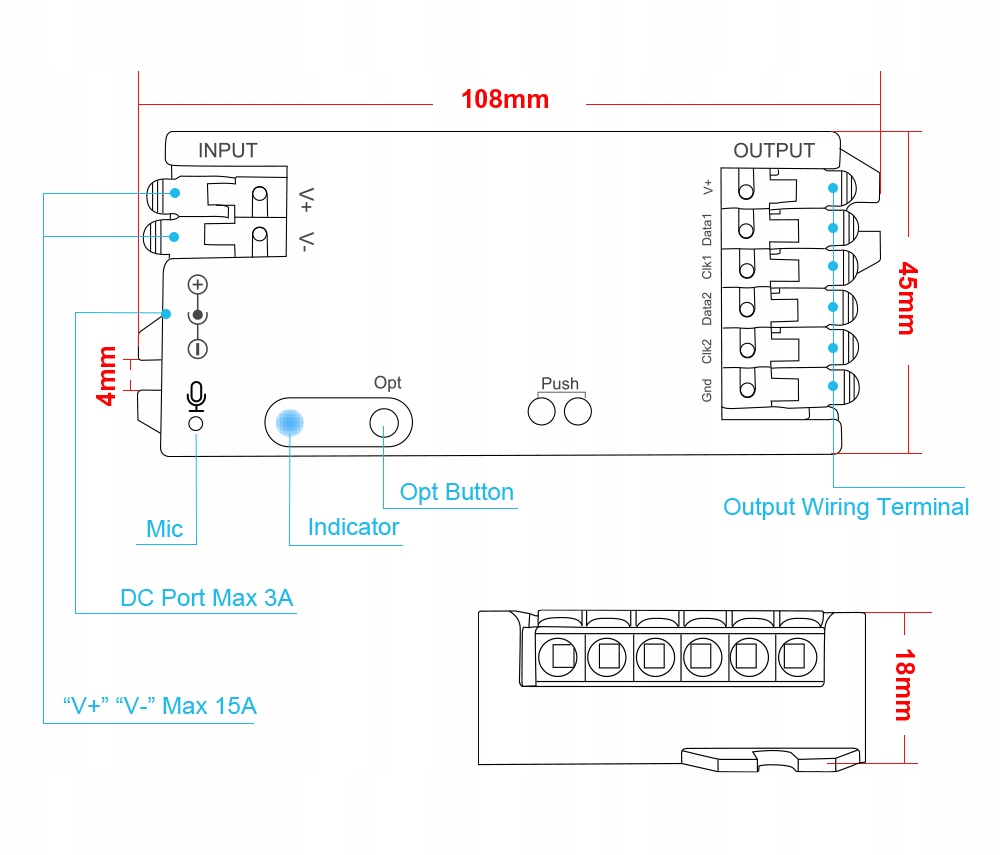

• Размеры: 108 × 45 × 18 мм.
• Вес: прибл. 0,53 кг
• Управление: приложение Tuya/Smart Life

Для контроллера требуется шлюз ZigBee для приложения TUYA или Smart Life

Советы

• Выберите источник питания, соответствующий напряжению полосы (5 В / 12 В / 24 В), с мощностью, адаптированной к току, потребляемому всей установкой.
• Для более длинных участков - во избежание перепадов напряжения рекомендуется использовать многоточечный источник питания.

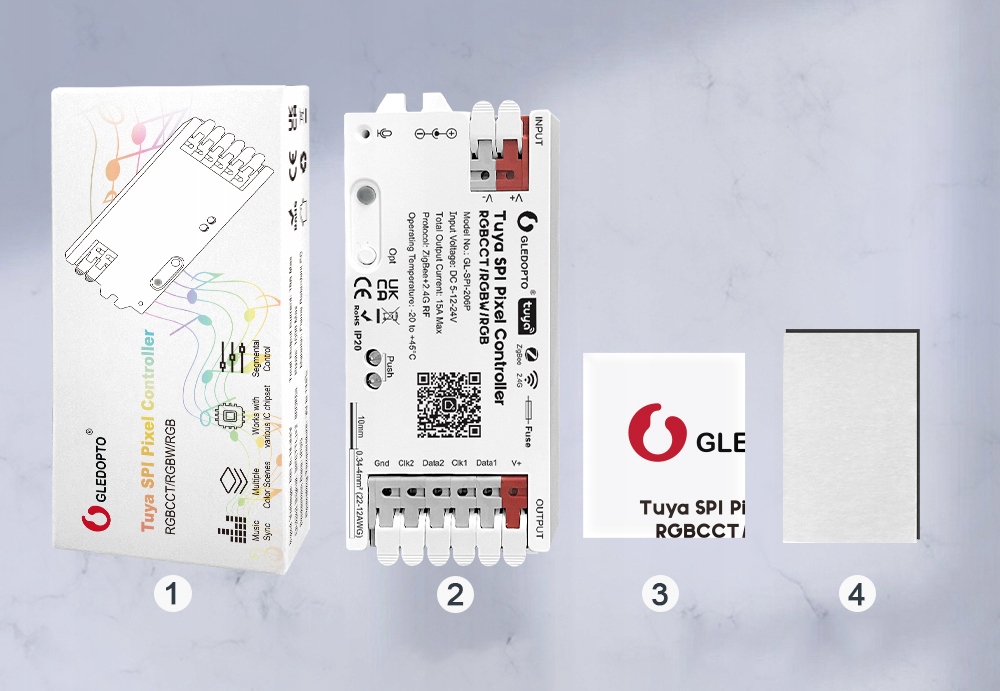

В комплекте:
