КОНТРОЛЛЕР СМЕСИТЕЛЬНОГО КЛАПАНА ПРИВОДА НАСОСА CO

КОНТРОЛЛЕР СМЕСИТЕЛЬНОГО КЛАПАНА СЗМ-1

Современный польский водитель.

.

Позволяет управлять трехходовым смесительным клапаном с двумя входами (например, горячая и холодная вода), что позволяет поддерживать постоянную температуру на выходе. Пропорциональное управление.

.

Разработанный и изготовленный в Польше цифровой контроллер высочайшего качества. В комплект входит цифровой датчик температуры. Контроллер имеет ЖК-дисплей, естественно все на польском языке. Он также имеет входы для сигнального термостата, комнатного термостата и выход для насоса центрального отопления.

Его также можно использовать для управления другим приемником, например, в теплице, можно управлять приводом, который наклоняет мансардное окно в зависимости от температуры от датчика – плавное и пропорциональное управление.

.

Обычно контроллер используется для управления приводом клапана и насосом центрального отопления, питаемым от сети 230 В переменного тока, но если у нас есть эти приемники для других напряжений, ими также можно управлять через разделительные реле (реле с катушкой на 230 В переменного тока, например РЕЛПОЛ)

.

ОБЩЕЕ ОПИСАНИЕ:

Контроллер используется для управления внешними устройствами на основе показаний температуры, считываемых датчиком. Это цифровой датчик, не требующий калибровки DS18B20. Обычно используется для управления трехходовым клапаном (закрытие/открытие) и циркуляционным насосом.

.

Он также имеет тревожный выход (зуммер). Вся информация отображается на ЖК-дисплее контроллера, а настройки производятся с помощью трех кнопок (так называемое интерактивное меню).

.

Измерение температуры от датчика возможно в диапазоне от +1,0°С до +99,0°С с разрешением 0,1°С.

.

Пользователь задает 2 основных параметра: верхнюю температуру (Tg в диапазоне от +30,0°С до +90,0°С) и нижнюю температуру (Td в диапазоне от +25,0°С до +85,0°С). Показания температуры датчика обновляются на ЖК-экране примерно каждую секунду.

.

Принцип управления.

Контроллер считывает температуру датчика, если она выше заданного Tg, он закрывает клапан горячей среды (например, воды из котла центрального отопления), а если она ниже Td, то открывает клапан клапан дальше, пропуская больше горячей среды. Последующие сравнения этих температур, т.е. управление клапаном, производятся время от времени – параметр «Cz» (можно установить от 10 секунд до примерно 1 часа). Это означает, что цикл происходит непрерывно: сравнение температуры и, возможно, коррекция положения шара клапана, затем время задержки (Cz), а затем еще одно сравнение температуры и, возможно, коррекция положения шара клапана, затем еще одна временная задержка (Cz) и т. д. Таким образом, температура в месте измерения. Во время коррекции величина изменения положения шарового крана (пример с шаровым краном) зависит от разницы температур, считываемой датчиком, по отношению к температуре, установленной пользователем. Чем больше эта разница, тем больше однократная коррекция положения шара клапана.

.

Если температура с датчика находится между Td и Tg, положение клапана не меняется – это так называемая гистерезис, также иногда называемый мертвой зоной. Предотвращает чрезмерно частые изменения положения шара клапана. При изменении положения клапана на ЖК-экране в правом нижнем углу появляется значок, указывающий, что клапан закрывается (значок стрелки вниз) или значок открытия клапана (стрелка вверх).

.

Кроме того, контроллер имеет выход для циркуляционного насоса центрального отопления и входы для комнатного и аварийного термостата. Эти входы относятся к типу НЗ (нормально закрытый).

.

Вход комнатного термостата (TERM.P) – открытие вызывает это во время управления

Установочные температуры клапана Tg и Td являются дополнительными.

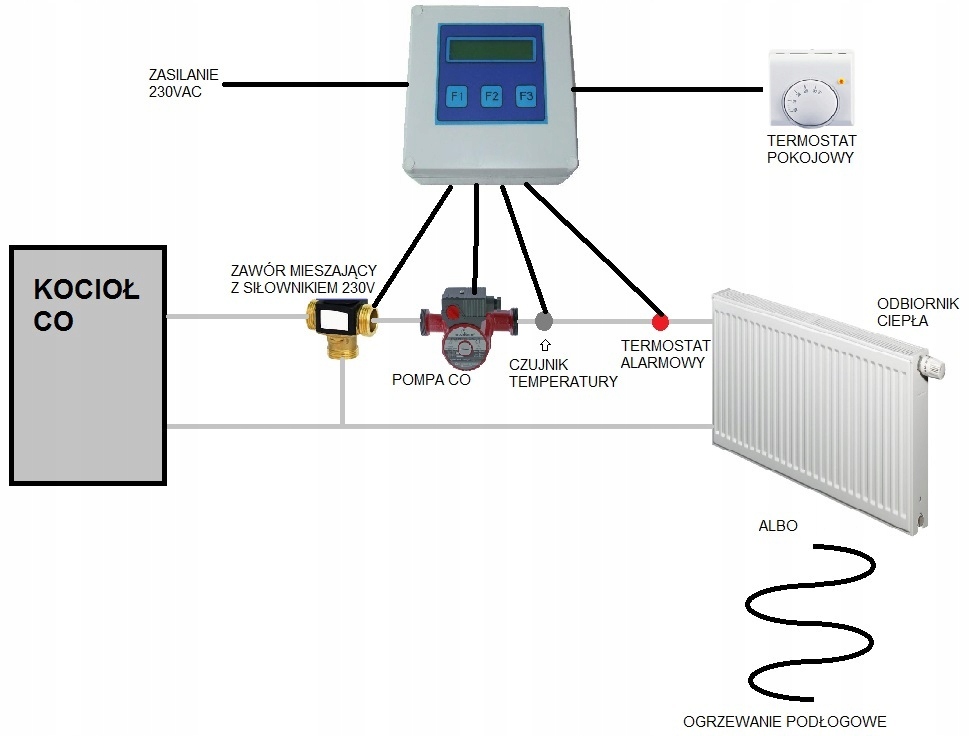

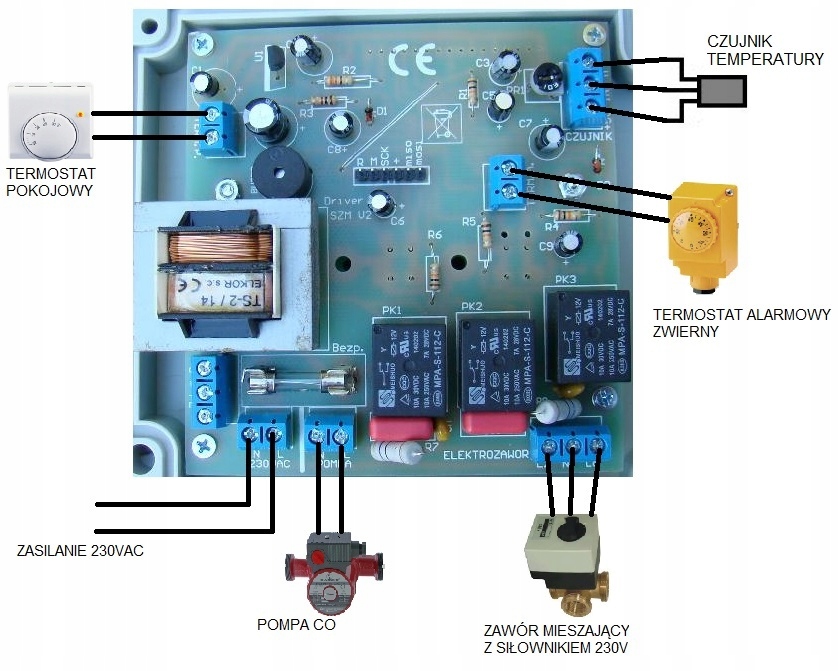

Описание подключения внешних элементов к контроллеру представлено на схеме ниже:

Обычно насос и электромагнитный клапан питаются от сети 230 В переменного тока. Конечно, с помощью внешнего реле мы можем управлять приемником и другим напряжением, например, 12 или 24В.

.

РАБОТА ВОДИТЕЛЯ:

После первого включения контроллера установите параметры через меню контроллера и выйдите из меню на главный экран (установленные параметры запоминаются даже после отключения питания). После длительного неиспользования кнопок F1-F3 контроллер отключит подсветку ЖК-дисплея.

.

Во время работы (зимний режим) отображается главный экран, на котором в верхней строке отображается текущая температура, а в нижней строке — заданные параметры Tg, Td и Ta. .

.

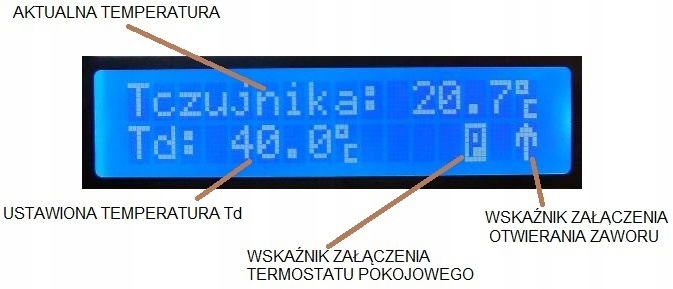

Это показано на рисунке ниже.

При отображении главного экрана функции кнопок F1-F3 следующие:

F1: нажатие и удержание более 1 секунды позволяет войти в меню.

F2: нажатие и удержание более 1 секунды включает подсветку ЖК-дисплея примерно на 4 минуты.

F3: нажатие и удержание более 1 секунды переключает в летний режим.

.

Контроллер имеет два меню: меню клапана и главное меню контроллера. Обычно меню клапана используется для ввода данных клапана, а типичные параметры задаются в главном меню контроллера.

.

МЕНЮ КЛАПАНА

Для входа в это меню отключите питание контроллера минимум на 10 секунд, зажмите кнопку F3 и включите питание. Когда появится сообщение «МЕНЮ КЛАПАНА», отпустите F3. При навигации по меню функции кнопок F1, F2 и F3 поясняются символами, отображаемыми в нижней строке дисплея над кнопками.

.

В меню меню клапана, пройдя через последующие окна

меню, мы можем установить следующие два параметра:

- Tz – время полного перемещения привода клапана, т.е. мы задаем время от полного закрытия до полного открытия в секундах (по умолчанию 20 с, можно установить от 5 до 180 секунд). Это время обычно указывается в технических характеристиках привода клапана или может быть проверено экспериментально. Вводить это время стоит с запасом не менее 2-3 секунд из-за допуска привода клапана.

- Sm – минимальный ход клапана, контроллер рассчитывает разница между фактической температурой и заданной температурой в зависимости от пропорционально одного хода клапана за один цикл регулирования. Минимальный скачок, который он может рассчитать, составляет 0,5 с. Однако обычно конструкция или износ клапана (например, зазоры на приводе) означают, что подача напряжения только на долю секунды не приведет к перемещению шара клапана из-за, например, зазоров в шестерне привода. В таком случае следует указать большее значение Sm (по умолчанию 1 с, диапазон от 0,5 до 3 секунд).

.

Зазоры можно оценить простым способом, когда клапан открыт. не установлен, например, перейти в ручной режим и открыть шар кнопкой наполовину, затем нажать кнопку ручного закрытия и, наблюдая за шаром клапана, оценить время от момента включения питания до момента обнаружения начала движения шара .

.

После подтверждения данные будут запомнены и контроллер перейдет в обычный режим работы

.

МЕНЮ КОНТРОЛЛЕРА

В меню можно войти с помощью кнопки F1 – нажмите ее и удерживайте более 1 секунды. При навигации по меню функции кнопок F1, F2 и F3 поясняются символами, отображаемыми в нижней строке дисплея над кнопками.

.

В меню меню, переходя через последующие окна меню, мы можем установить следующие параметры:

- Cz – время задержки. Как описано выше, это время задержки между последующими сравнениями показанной температуры с заданными пользователем Tg и Td (по умолчанию 120 с, диапазон от 10 до 3600 секунд)

- Tg - верхняя температура, т.е. выше которой контроллер начнет закрывать клапан (по умолчанию +45,0°С, диапазон от +30,0°С до +90,0°С)

- Td – нижняя температура, т.е. температура, ниже которой контроллер начнет открывать клапан (по умолчанию +40,0°С, диапазон от +25,0°С до +85,0°С)

- Ds – динамика управления, т.е. параметр, определяющий, как сильно изменить положение шара клапана при заданной разнице между показаниями температуры и заданной температурой (по умолчанию 20,0°C, диапазон от 5,0°C до 60,0°C) – дополнительная информация ниже.

- Tp — определяет, насколько уменьшить (для управления алгоритмом, отображаемым на ЖК-дисплее Tg

Контроллер совершенно новый.

В комплект входят: контроллер, датчик температуры и инструкция в формате PDF.
