Контроллеры для насосов центрального отопления с функцией Antistop ST-19

WG.14.0104 Tech Controllers

Описание контроллера:

Антистоп-регулятор ST-19 предназначен для управления циркуляционным насосом воды центрального отопления. Заданная температура устанавливается с помощью потенциометра. Задача контроллера: включить насос, если температура достигнет заданного значения, и выключить его – если печь остынет на 2°С ниже заданного значения. Данный режим работы предотвращает ненужную работу насоса, что экономит электроэнергию, продлевает срок службы насоса и повышает его надежность. Регулятор Ст-19 также имеет дополнительную функцию АНТИСТОП, которая предотвращает остановку циркуляционного насоса вне сезона (насос включается примерно раз в 10 дней на 1 минуту).

Функции, выполняемые контроллером:

• управление насосом ЦО
• функция антистоп

Оборудование контроллера:

• датчик температуры центральный нагрева
• потенциометр для установки заданной температуры

Принцип работы:

Регулятор ST-19 предназначен для управления циркуляционным насосом воды центрального отопления. Задача контроллера – включить насос, если температура превышает заданное значение, и отключить его, если котел остынет (в связи с отключением). Это предотвращает ненужную работу насоса, что позволяет экономить электроэнергию (экономия в зависимости от степени использования котла достигает до 60%) и продлевает срок службы насоса. Это повышает его надежность и снижает эксплуатационные расходы. Регулятор оснащен системой, предотвращающей остановку насоса ЦО, так называемым антистопом. Примерно каждые 10 дней насос включается на 1 минуту. Кроме того, время каждый час сохраняется в энергонезависимой памяти EEPROM, чтобы после возможного отключения электроэнергии измерение времени продолжалось.

Поддержка драйверов:

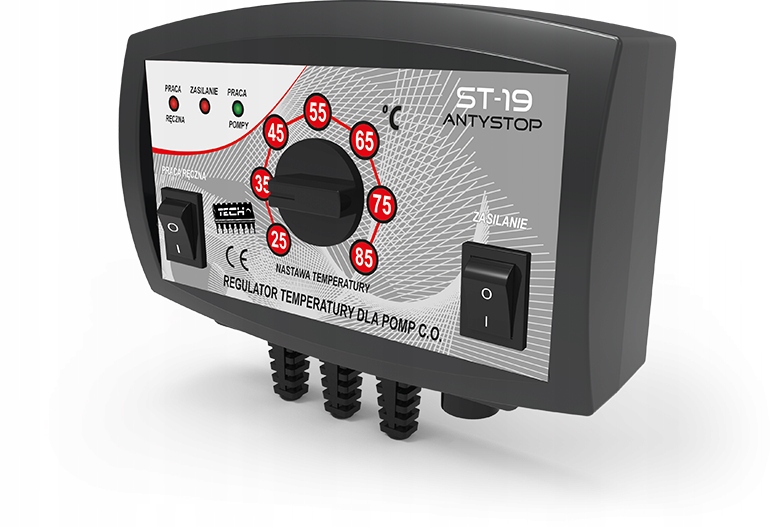

Температура включения насоса устанавливается потенциометром в диапазоне 25⁰C – 85⁰C. Насос отключается, если фактическая температура падает на 2⁰C ниже заданной температуры (устанавливается потенциометром). Благодаря этому отсутствуют циклические включения насоса (что негативно влияет на срок его службы) из-за небольших колебаний температуры. Помимо потенциометра регулятор оснащен переключателем для включения регулятора (обозначается светодиодом питания) и еще одним переключателем для ручного включения насоса (обозначается светодиодом ручного управления).

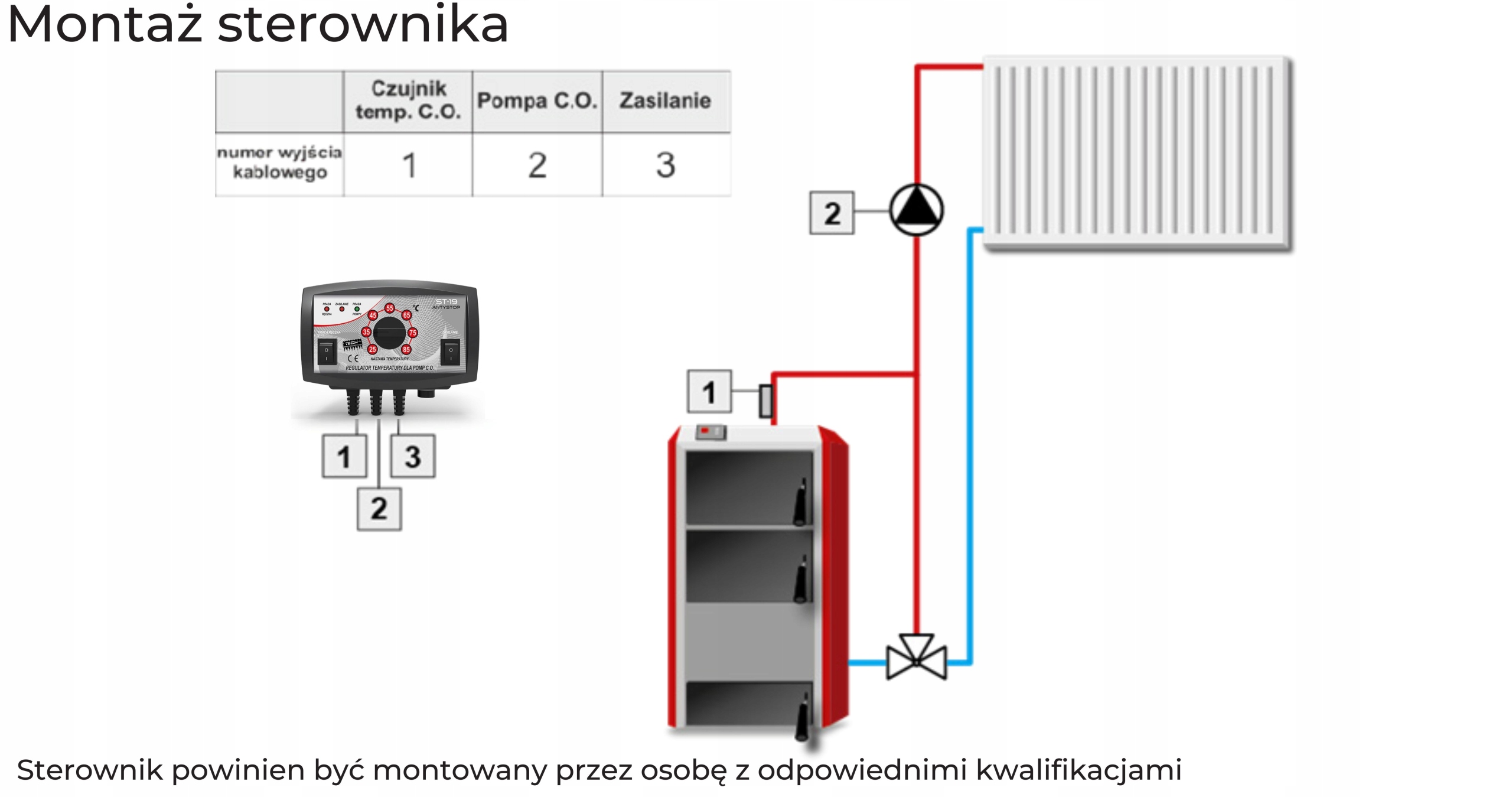

Монтаж контроллера:

Датчик необходимо прикрепить к выходу котла с помощью хомута и изолировать от внешних факторов изоляционной лентой (его нельзя погружать в какую-либо жидкость). •Кабель питания насоса должен быть подключен следующим образом: синий и коричневый – 230 В, желтый – зеленый (защитный) должен быть заземлен. •Расстояние между крепежными отверстиями 110 мм

Технические данные:

• Производитель: TECH CONTROLLERS
• Модель: ST-19
• Каталоговый номер: WG.14.0104
• EAN-код: 5901445470005
• Изделие: Контроллер насоса центрального отопления
• Электропитание: 230 В переменного тока (50 В) Гц)
• Макс. потребляемая мощность контроллера: 2 Вт.
• Рабочая температура: 5÷50°C.
• Макс. выходная нагрузка насоса: 0,5 А
• Погрешность измерения 1°C
• Диапазон настройки температуры контура отопления: 25÷85°C
• Гистерезис: 2°C
• Диапазон измерения температуры: 0÷85°C
• Температурная стойкость датчика KTY: -30÷99°C
• Предохранительная вставка 1,6A
• Длина кабеля: 1,5 м.
• Цвет: черный
