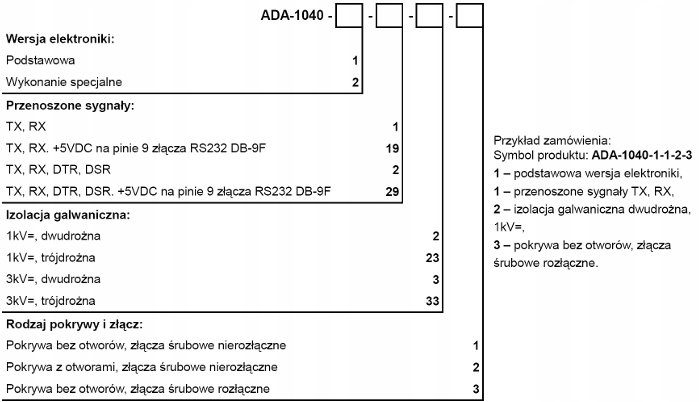

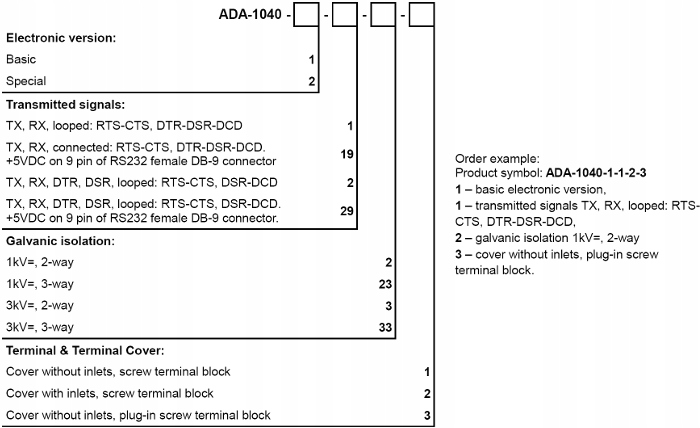

Преобразователь RS-232 в RS-485/RS-422 ADA-1040 версии 1-1-23-3 CEL-MAR. Руководство пользователя поставляется вместе с изделием.

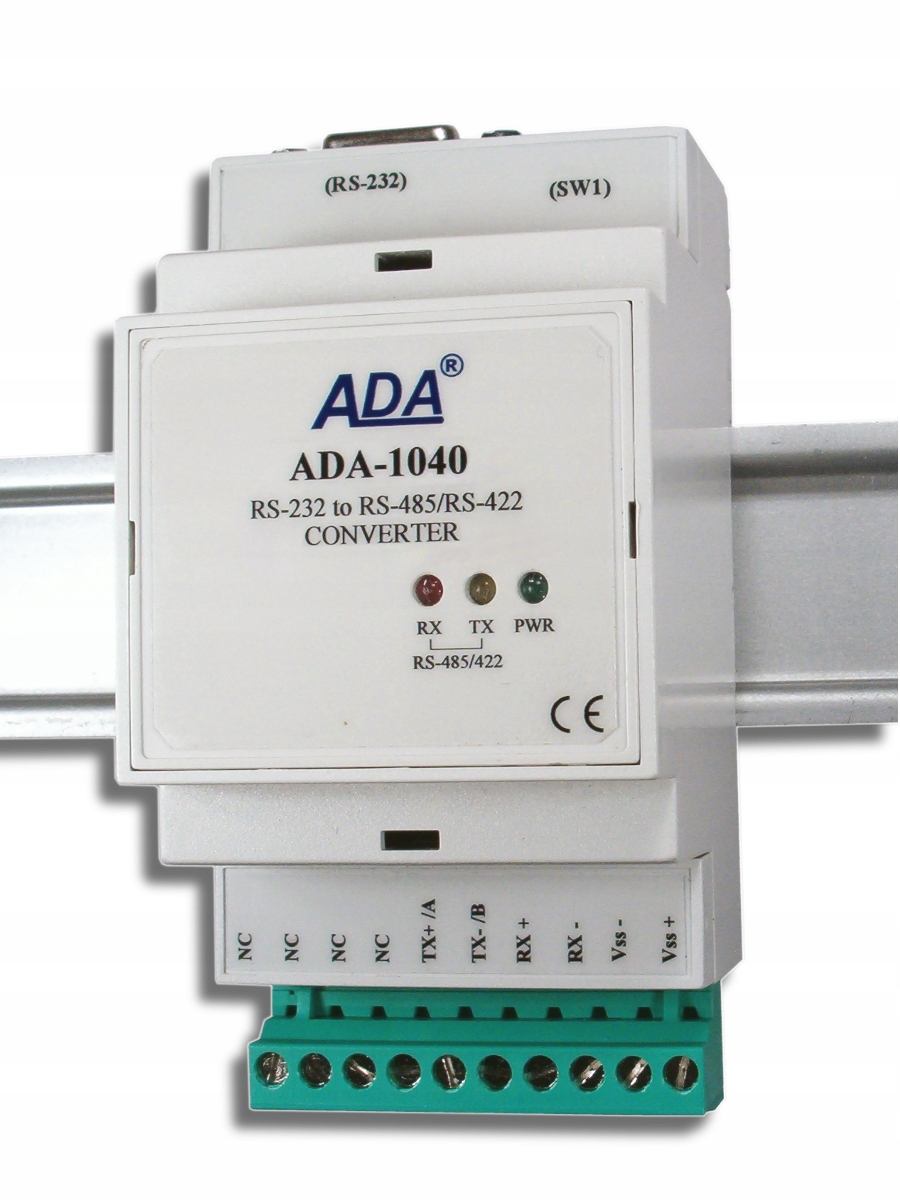

Преобразователь RS-232 в RS-485/RS-422 ADA-1040

Характеристики

Многие устройства, такие как контроллеры ПЛК, измерительные преобразователи, датчики, кассовые аппараты и электронные весы, стандартно оснащены портом связи RS232. Однако стандарт RS232 имеет ограничения по длине кабеля (расстояние, на котором корректно работает передача, составляет 15 м). Решением этой проблемы является использование стандарта передачи данных RS485/422. Стандарт RS485/RS422 позволяет подключать устройства, находящиеся на расстоянии до 1200 м.

Конвертер ADA-1040 — это устройство, используемое для преобразования стандарта RS232 в RS485/RS422 без вмешательство в формат передаваемых данных. Для работы не требует питания от порта RS232, поддерживает асинхронную передачу данных RS232 со скоростью до 230,4 кбит/с по одной или двум парам витых пар интерфейса RS485/RS422.

ADA- 1040 оснащен розеткой DB-гнездо 9F для подключения интерфейса RS232 и планкой несъемных или съемных винтовых клемм для витой пары подключения шины RS485/RS422 и источника питания. Разъем DB-9F интерфейса RS232 в преобразователе выполнен в виде DCE, что позволяет соединить преобразователь с другим устройством, оснащенным RS232, с помощью удлинителя RS232 (типовой кабель для подключения модема) без чередования Tx с Rx. , RTS с CTS, DTR с DSR. Для работы преобразователь ADA-1040 использует сигналы Rx, Tx и GND, а в расширенной версии дополнительно сигналы DTR и DSR, вводимые через разъем DB-9F. Гальваническая развязка на уровне 1kVDC или 3kVDC и оптоизоляция 5kVDC в сигнальном тракте отделяет интерфейс RS232 преобразователя от RS485/422. интерфейс. Он защищает устройство, подключенное к порту RS232, от перенапряжений, возникающих на шине RS485/422 и в цепи питания. Защита от перенапряжения на каждой линии RS485/RS422 основана на диодах и предохранителях для защиты от перенапряжения. ADA-1040 должен питаться от источника стабилизированного напряжения с напряжением в диапазоне 10 - 30В постоянного тока.

Информация

Многие устройства, такие как ПЛК , измерительные преобразователи, датчики, кассовые аппараты и электронные весы оснащены портом связи RS232. Однако стандарт 232 имеет ограничения по длине кабеля (расстояние, на котором передача работает нормально, составляет 15 м). Решением этой проблемы является использование стандарта передачи данных RS485/422. Он позволяет соединять удаленные устройства на расстоянии 1200 м.

ADA-1040 преобразует стандарт RS232 в RS485/RS422, не изменяя формат передаваемых данных. Конвертер не требует питания от порта RS232 и поддерживает асинхронную передачу данных со скоростью 230,4 кбит/с.

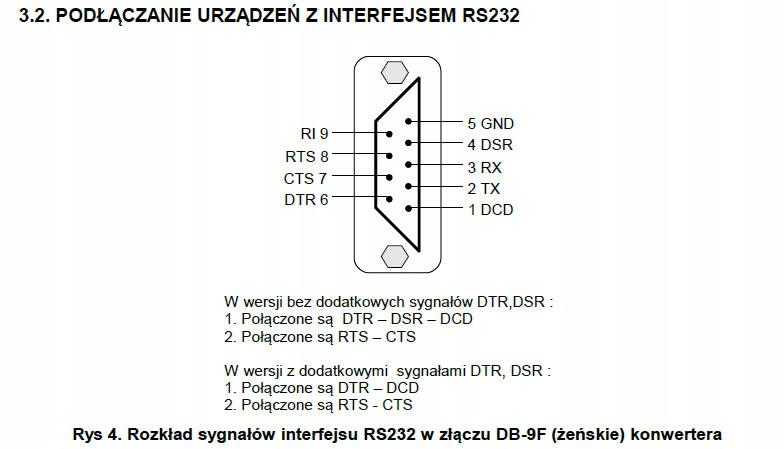

ADA-1040 имеет разъем DB-9F (тип DCE) для подключения RS232. интерфейс при использовании удлинительного кабеля RS232 (типичный модемный кабель) без чередования Tx с Rx, RTS с CTS и DTR с DSR. Преобразователь также имеет винтовую клеммную колодку для подключения сети RS485/422 и источника питания. Это устройство использует сигналы Rx, Tx и GND для работы, а также DTR, DSR в расширенной версии. Гальваническая развязка и оптоизоляция (в сигнальном канале) отделяют интерфейс RS232 от интерфейса RS485/422 и защищают устройство, подключенное к порту RS232, от перенапряжения в сети RS485/422 и источнике питания. Защита от перенапряжения реализована с помощью базовых защитных диодов и предохранителей на каждой линии RS485/RS422.

ADA-1040 должен питаться от стабилизированного блока питания с минимальной выходной мощностью 2 Вт и напряжением диапазон 10 – 30 В постоянного тока.

Свойства

<ул>

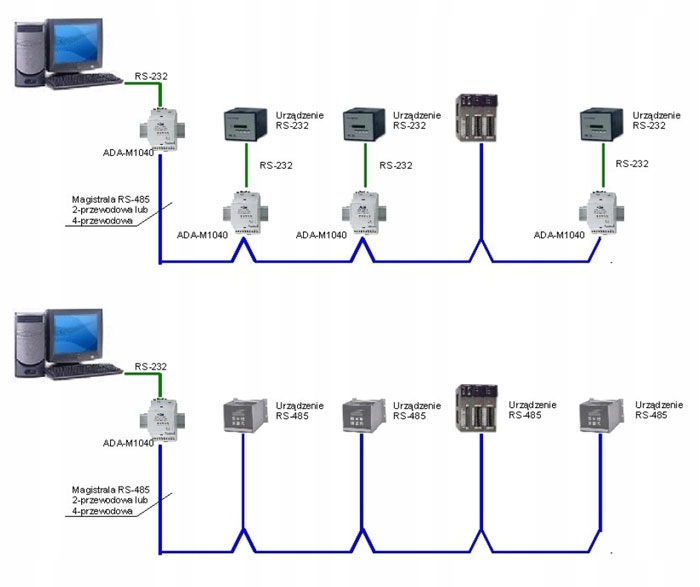

  • Работа на 2- или 4-проводной шине в режиме «точка-точка» и «многоточка»,
  • Преобразование сигналов TX и RX в стандарт RS485/RS422
  • Преобразование дополнительных сигналов DTR и DSR в стандарт RS422.
  • Работа до 32 устройств по шине RS485, Скорость передачи данных до 230,4 Кбит/с.
  • Автоматический контроль потока данных по шине RS485,
  • Прозрачность для всех протоколов: MODBUS, DNP, PROFIBUS и других.
  • Любой формат байтов, определенный спецификацией интерфейса RS232.
  • Внешний источник питания от 10 до 30 В постоянного тока, стабилизированный мощностью мин. 2 Вт,
  • Оптоизоляция между интерфейсом RS232 и RS485/RS422 на пути прохождения сигнала 5 кВ,
  • Гальваническая развязка между интерфейсом RS232 и источником питания 1кВ= или 3кВ=,
  • Встроенная защита от короткого замыкания и перенапряжения на линиях интерфейса RS485/RS422.

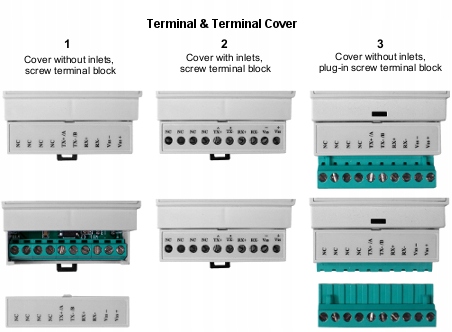

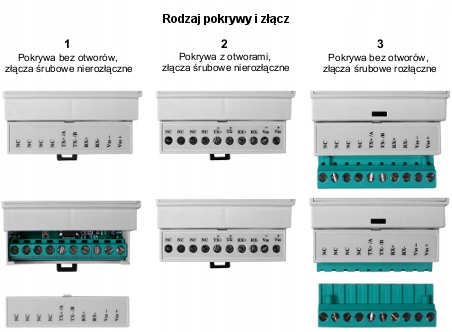

  • Подключение витой парой сечением до 2,5 мм2 посредством винтовых соединителей,
  • Разъем DB-9F для подключения интерфейсного кабеля RS232 к ПК, контроллеру, кассовому аппарату,
  • Корпус соответствует стандарту DIN 43880 — для установки в типовые электроустановочные шкафы.
  • Корпус приспособлен для монтажа на рейке в соответствии со стандартом DIN EN 50022,

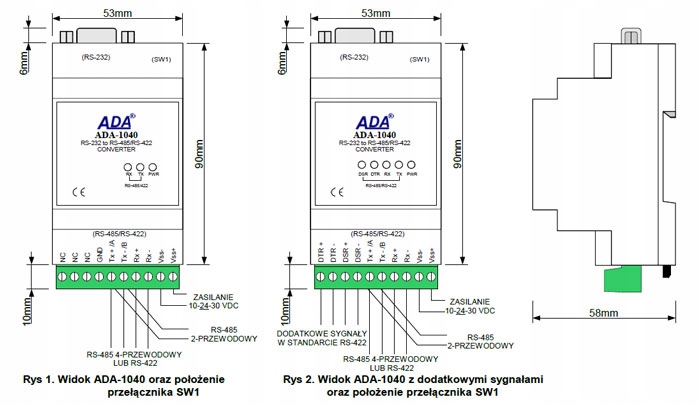

  • Размеры корпуса (Ш x В x Г) 53 x 90 x 58 мм.

    • Свойства

    <ул>
  • Работа в 2- или 4-проводной сети в режиме «точка-точка» и «многоточка».
  • Преобразование сигналов TX, RX в стандарт RS485/RS422.
  • Преобразование дополнительных сигналов DTR и DSR в стандарт RS422.
  • Работа до 32 устройств в сети RS485.
  • Скорость передачи данных до 230,4 кбит/с.
  • Автоматическое управление потоком данных в сети RS485.
  • Прозрачность для всех протоколов: MODBUS, DNP, PROFIBUS и других.
  • Любой формат битов, определенный спецификацией интерфейса RS232.
  • Источник питания 10–30 В постоянного тока, стабильное, 2 Вт.
  • 5000В= оптоизоляция в сигнальном канале между RS232 и интерфейсом RS485/RS422,
  • 1000 В= или 3000 В= гальваническая развязка между интерфейсом RS232 и источником питания,
  • Реализована защита от короткого замыкания и защиты от перенапряжения в сети RS485/422.
  • Подключение сети RS485/422 и источника питания через винтовую клеммную колодку.
  • Стандарт DIN 43880 – монтаж в типовой электроустановочной установке,
  • Монтаж на рейку по стандарту DIN35/TS35,
  • Размеры (Ш x Г x В): 53 x 58 x 90 мм.
