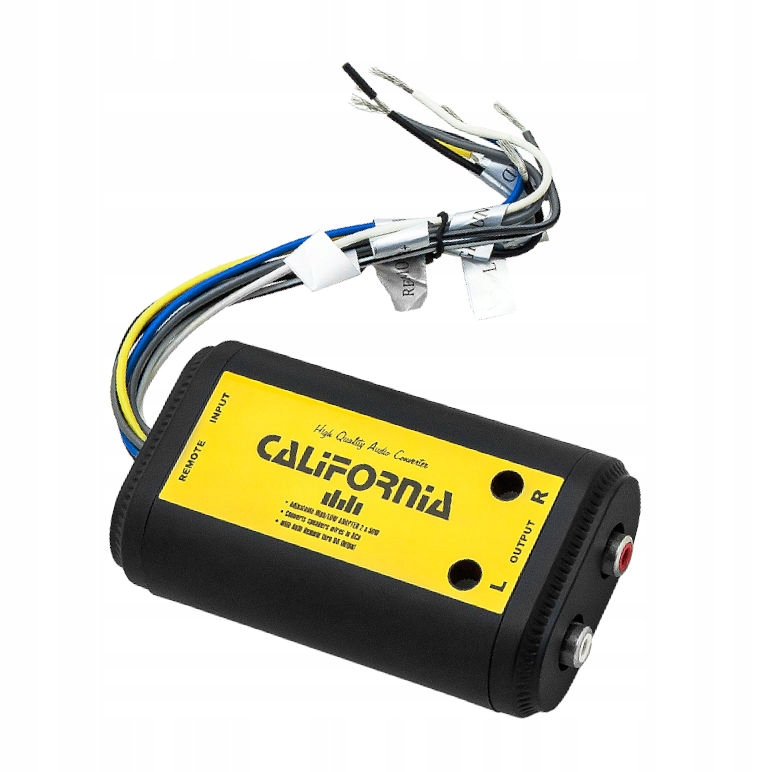

Преобразователь уровня аудиосигнала 2x 50Вт

Преобразователь уровня аудиосигнала с контроллером – это устройство, позволяющее подключать различные источники звука к автомобильному усилителю.

Конвертер преобразует высокоомный сигнал в низкоомный, что обеспечивает лучшее качество и чистоту звука.

Схема подключения аудиоконвертера:

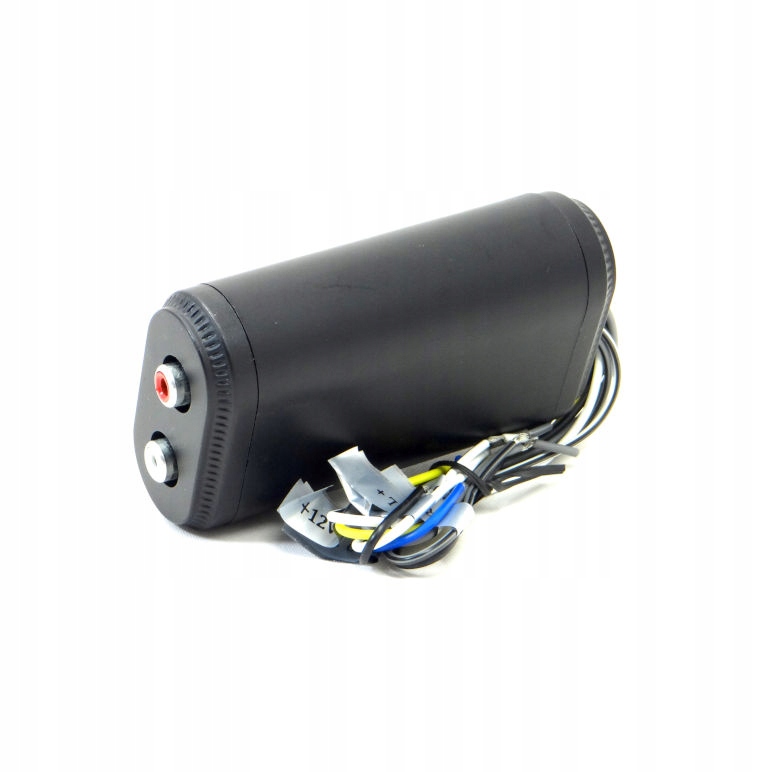

• L OUTPUT R — сигнальные выходы RCA (тюльпан) для левого (L) и правого каналы (R), подключенные к входам RCA усилителя
• REMOTE - питание и удаленный выход для управления усилителем (возбуждение)
• ЗЕМЛЯ - (черный провод) – масса (от корпуса)
• 12В - (желтый провод) – питание (+12В) – подключить, например, к кабелю питания радиоприемника или усилителя
• REMOTE OUT - (синий провод) – Дистанционный выход (+12В) для включения/выключения усилителя – подключить к входу Remote в усилителе
• INPUT - сигнальные входы (динамик);
• подключаем бело-серый провод (L+/R+) к выходу громкоговорителя радиоприемника для левого/ правый канал с положительной полярностью (+)
• бело-черный/серо-черный (L-/R-) – подключение к выходу динамика радиоприемника для левого/правого канала с отрицательной полярностью (-)< /li>
• Черный провод (Земля) – земля – подключайтесь к земле для минимизации помех

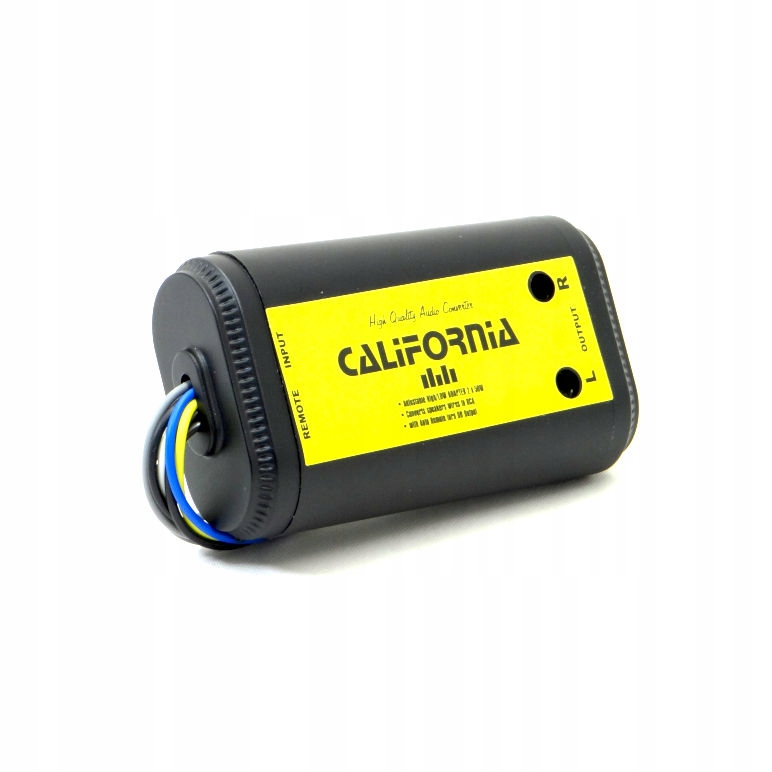

Также преобразователь имеет потенциометр, позволяющий регулировать уровень выходного сигнала (каждый канал имеет отдельный потенциометр).

Преобразователь прост в установке и использовании, а его компактные размеры позволяют спрячьте устройство в самое удобное место.

С его помощью можно подключить усилитель звука к магнитоле без RCA-выходов, используя только акустические кабели.

Смена высокоомного сигнала на низкоомный

• Регулировка уровня выходного сигнала (два потенциометра)
• При поддержке автомобильный аккумулятор напряжением 9В - 14,4В
• Вход: 2x акустический кабель
• Выход: 2x RCA (тюльпан)
• Входное сопротивление: 10 кОм< /li>
• Выходное сопротивление: 100 Ом.
• Частотный диапазон: 20 Гц–20 кГц.
• Гармонические искажения: 90 дБ.
• Размеры: 95 x 54 мм. х 27 мм
