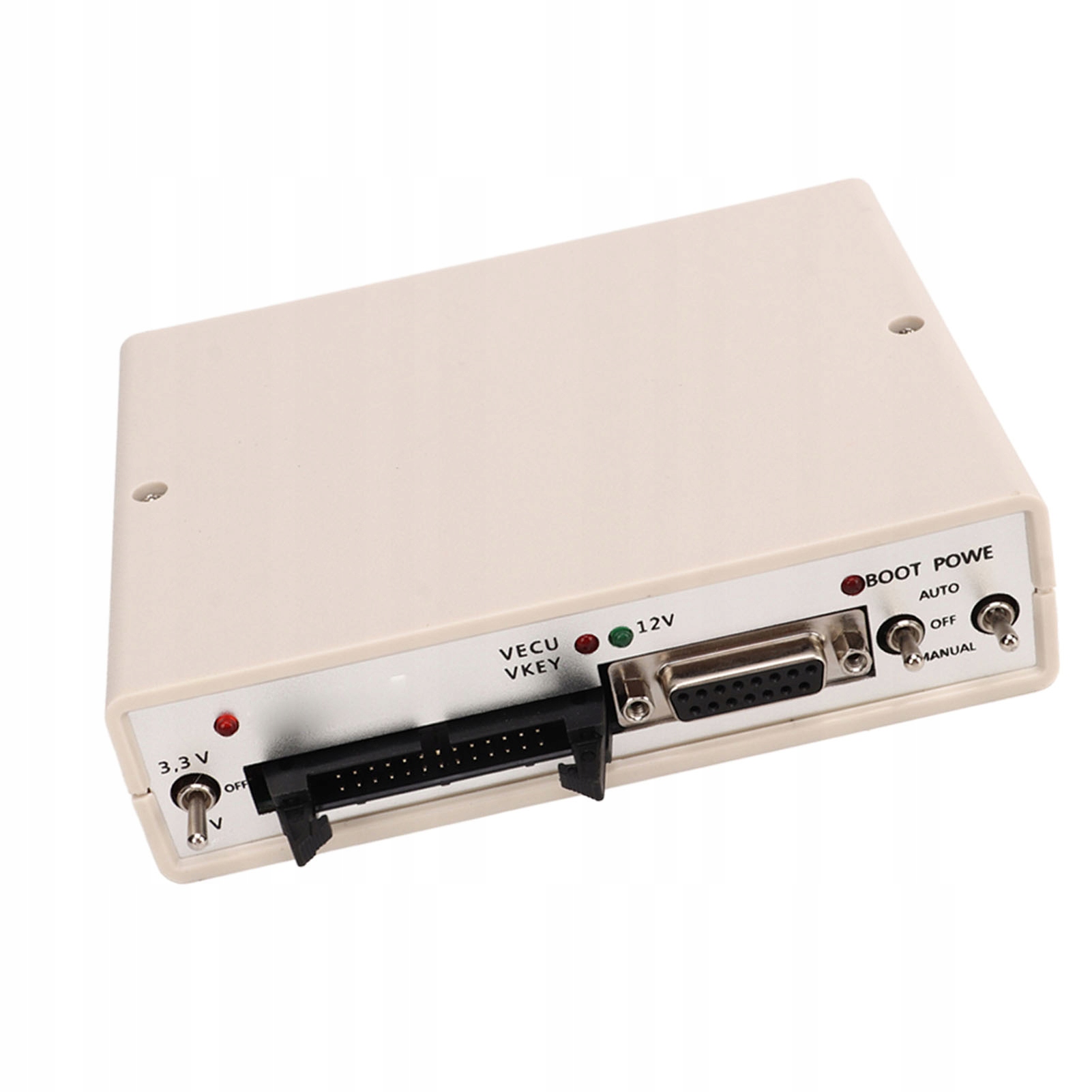

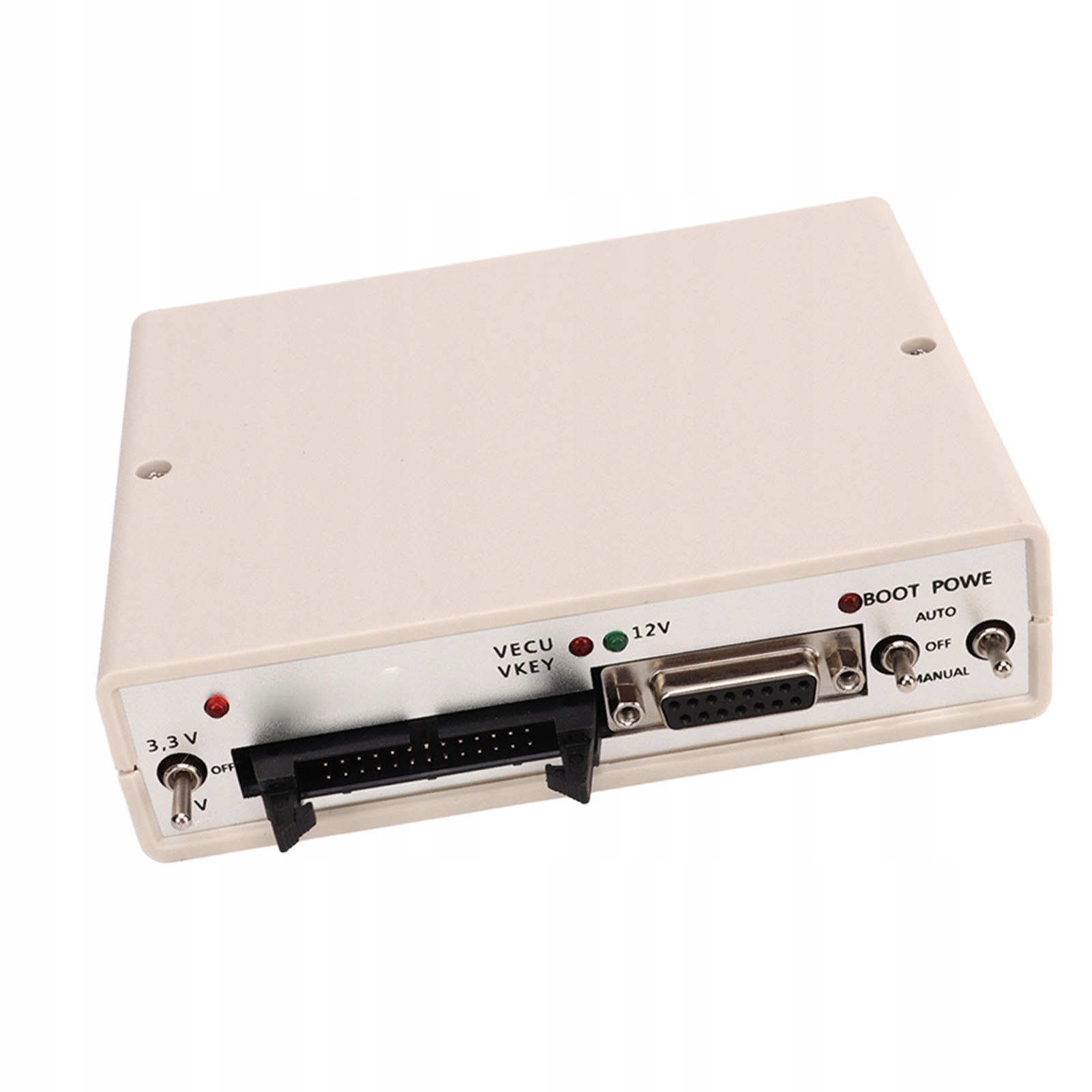

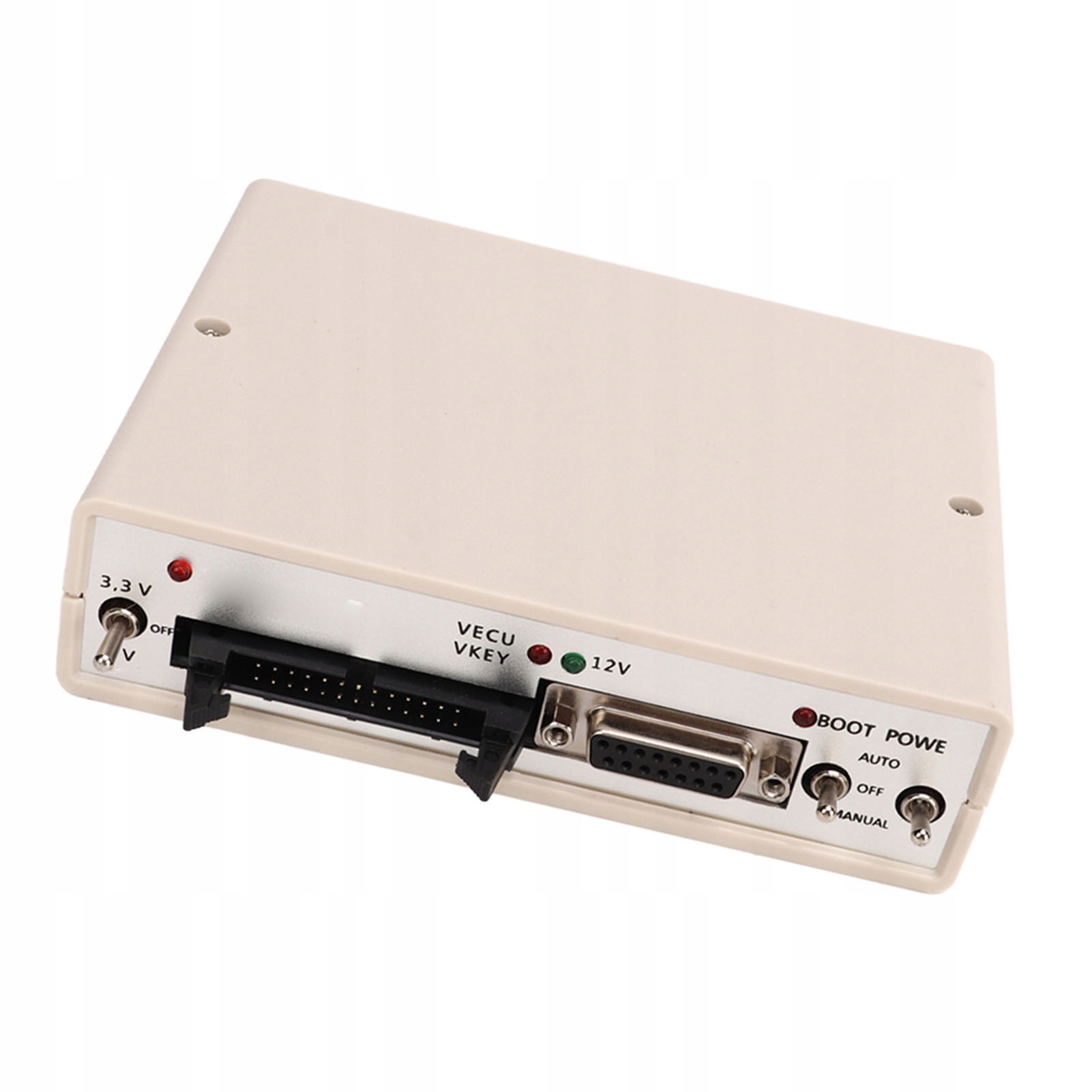

Блок устройств ECU с полными адаптерами 3 переключателя J2534 ECU 61

Функция:

1. Совместимость по ширине: Power Box подходит для различных ТВ-боксов и вытяжек, включая электронные блоки управления (ЭБУ) многих автомобилей и моделей, с широким применением.

2. Высокая производительность: в Power Box используются высококачественные материалы ABS, оснащенные эффективными схемами и механизмами защиты, обеспечивающие безопасную и надежную работу с долгосрочной стабильностью.

3. Эффективный запуск: поддерживает один щелчок без необходимости сложных настроек и операций, что позволяет быстро запускать ЭБУ транспортных средств, которые не были запрограммированы с помощью ключей, и плавно выполнять соответствующие операции.

4. Простота в использовании: Блок устройства ECU прост в эксплуатации, не требует обширных знаний и профессиональных навыков, что упрощает выполнение операции, значительно снижает затраты на использование и обучение и повышает эффективность работы.

5. Простое управление: ЭБУ Power Box имеет 3 переключателя для различных режимов работы, легкое и простое управление, обеспечивающее профессиональные и надежные результаты использования.

Спецификация:

• Тип изделия: Блок питания ECU.
• Материал: абс.
• Описание:
• Он совместим в автоматическом режиме с программами зарядки, которые используют:
• для boot-oem12
• для L-line
• Инструмент имеет встроенные токоограничивающие резисторы на следующих сигнальных линиях: Reset - 510 Ом, Boot - 510 Ом, CNF1 — 220 Ом.
• Индикация: светодиод рядом с переключателем 5 В/3,3 В указывает на напряжение питания 5 В или 3,3 В. Светодиод VECU, VKEY указывает на подачу напряжения VECU и VKEY. Светодиод 12 В указывает напряжение питания. Светодиод запуска показывает напряжение на выходе CNF1 (светодиод работает как на входе, так и на выходе).
• Управление: Инструмент имеет 3 переключателя для работы в разных режимах.
• Мощность: Управление мощностью. Инструмент имеет три режима питания ЭБУ: ВЫКЛ позволяет отключить все сигналы питания и управления от разъемов IDC-26 и DB-15. Вручную подает питание на клеммы VECU и VKEY и на выходы управления в зависимости от выбранной тактики. Auto, автоматическое управление, в этом режиме питание контролируется программой зарядки с помощью сигнала линии L.
• Boot: Одновременное управление сигналами загрузки, сброса и CNF1 (3,3 В): OFF, позволяет снять все управляющие сигналы с разъема DB-15; Вручную выполняется сброс и переход к минусовому сигналу, а CNF1 — к +3,3 В; Auto, автоматическое управление, в этом режиме сигналы сброса и CNF1 одновременно управляются загрузчиком (12-контактный, OEM12).
• GPT: используется для renesas и tricore с процессорами GPT. При работе с процессорами SH705X необходимо использовать напряжение 5 В, в остальных случаях — 3,3 В. Инструмент оснащен многофункциональными разъемами, позволяющими гибко устанавливать соединения.
• USB: Предназначен для подключения к компьютеру. Подключается, когда включен встроенный преобразователь USB-UART.
• Постоянный ток: предназначен для питания встроенной схемы, а также подключенного ЭБУ. Рекомендуется использовать только качественные блоки с выходным напряжением 12В. При считывании пароля, когда это невозможно в автомобиле, обратите внимание, что преобразователи высокого напряжения в ЭБУ вначале потребляют довольно большой ток.
• J2534:
• Предназначен для подключения к одноименному интерфейсу.
• DB-15:
• Предназначен для подключения к основному разъему ЭБУ. Рекомендуется использовать кабели 14P600KT02, 14P600KT03 или аналогичные
• IDC-26:
• Предназначены для подключения непосредственно к плате ЭБУ или через переходник к специальной головке. Для Tricore GPT рекомендуется использовать кабель 14P600KT06 или аналогичный.
• Для прошивки процессоров Renesas рекомендуется использовать программное обеспечение для создания флэш-памяти.

Список упаковки:

• 1 цветная направляющая
• 1 цветной кабель
• 1 вилка для зарядки
• 1 коробка
• С 1 наклейками
