Корпус для Raspberry Pi CM3 / CM3L / CM3 + CM3 + L

Код: 9983896843
Как заказать
4495 грн
Цена указана с доставкой в Украину
Товар есть в наличии
КАК ЭКОНОМИТЬ НА ДОСТАВКЕ?
Заказывайте большое количество товаров у этого продавца
ВСЕ ТОВАРЫ ПРОДАВЦА №42901730
Информация
  • Время доставки: 7-10 дней
  • Состояние товара: новый
  • Доступное количество: 3

Заказывая «Корпус для Raspberry Pi CM3 / CM3L / CM3 + CM3 + L» данный товар из каталога «Принадлежности», вы можете получить дополнительную скидку 4%, если произведете 100% предоплату. Размер скидки вы можете увидеть сразу при оформлении заказа на сайте. Внимание!!! Скидка распространяется только при заказе через сайт.

Металлический корпус для Raspberry Pi CM3/CM3L/CM3+ с базовой платой, оснащенной функцией питания PoE и портами USB, HDMI, CAM, DSI.

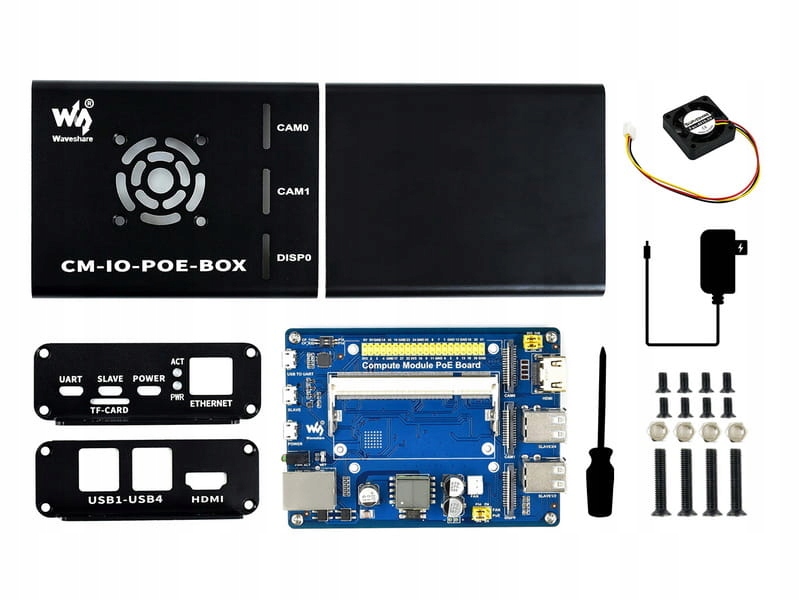

В комплект входят: плата для Raspberry Pi CM3, металлический корпус, блок питания, вентилятор.

Вырезы для периферийных устройств

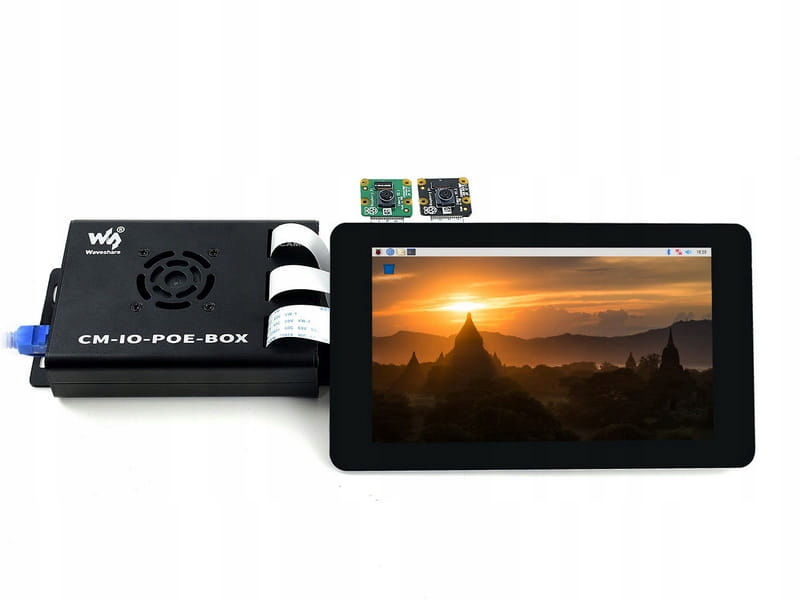

Пример подключения

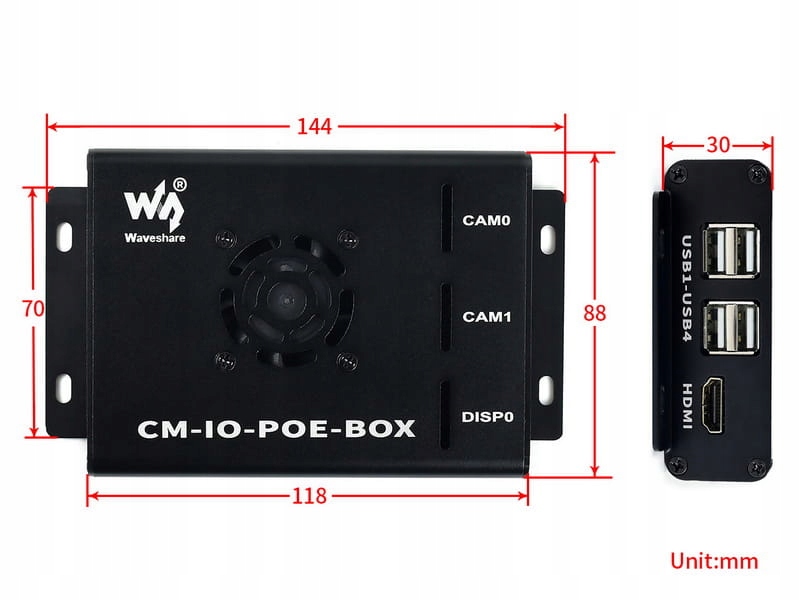

Размеры

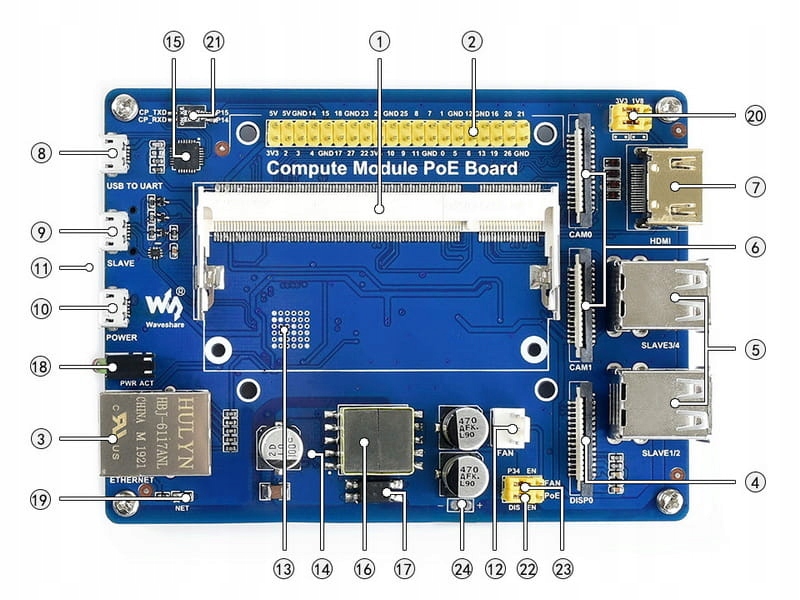

Описание диска

  • Разъем для вычислительного модуля Raspberry Pi(CM3 / CM3L / CM3+ / CM3+L).
  • Стандартный разъем Raspberry Pi GPIO: для подключения других модулей, работающих с Raspberry Pi.
  • Разъем Ethernet с функцией PoE: 10/100M с автосогласованием, позволяет подключаться к маршрутизатору или коммутатору.
  • Разъем DSI: для подключения ЖК-дисплея Raspberry Pi.
  • Разъемы USB: 4 порта USB для подключения USB-устройств.
  • Разъемы CSI: 2 разъема CSI для подключения камер Raspberry Pi.
    • <ли>

    Разъем HDMI.

  • USB-UART: для последовательной отладки.
  • Разъем USB SLAVE: позволяет загрузить систему в вычислительный модуль 3/3+.
  • Разъем питания: 5 В, 2,5 А.
  • Слот для карты TF (нижняя сторона): позволяет вставлять в систему SD-карту.
  • Разъем вентилятора.
  • LAN9514 (нижняя сторона): USB-концентратор и контроллер Ethernet 10/100M.
  • Контроллер питания Si3404 PoE (нижняя сторона).
    • <ли>

    Конвертер CP2102 USB-UART.

  • Трансформатор PoE EP13.
  • Оптопара.
    • <ли>

    Светодиодные индикаторы:

    Красный: мощность Raspberry Pi

    Зеленый: рабочий статус Raspberry Pi

    <ли>

    Состояние сети NET

  • Перемычки конфигурации напряжения VGx: контроль уровня ввода-вывода
    • <ли>

    Конфигурация выхода UART:

    Слева: подключение CP2102 к последовательному порту Raspberry Pi

    Справа: отключение CP2102 от последовательного порта Raspberry Pi

    <ли>

    Конфигурация вентилятора:

    P34: программное управление через контакт P34

    RU: вентилятор напрямую на 5 В

    <ли>

    Конфигурация PoE:

    DIS: PoE заблокирован

    RU: PoE разблокировано

  • Точка измерения напряжения PoE

    • В комплект входит:
