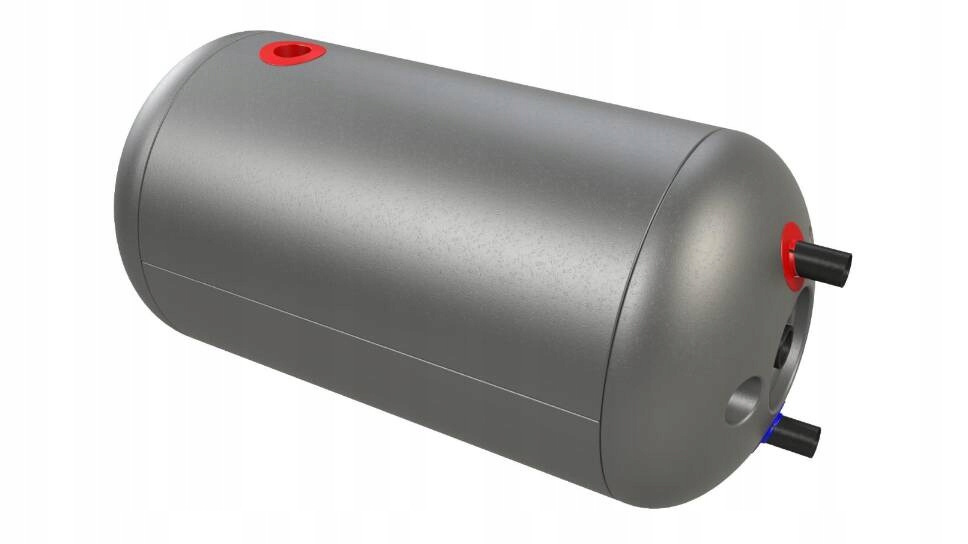

Обменник ГВС Электромет 203-12-200 горизонтальный, с двойной катушкой WGJ-G 120L

ЭЛЕКТРОМЕТ

Приложение:

Баксы и водонагреватели типа WGJ-g предназначены для нагрева и хранения горячей бытовой воды для нужд квартир, частных домов, мастерских и т.п.

Основные возможности:

• Напорные баки для технической воды изготовлены из стального листа, покрытого изнутри слоем специальной высокотемпературной керамической эмали, создающей стекловидное покрытие, защищающее их от коррозии.
• Дополнительные анти- защита от коррозии в виде магниевого анода, действие которого основано на разнице электрохимических потенциалов материала бака и анода.
• Подключение холодной технической воды внутри бака заканчивается направляющей для потока воды, которая ограничивает смешение поступающей холодной технической воды с горячей водой.
• Теплоизоляция – пенополистирол.

Легенда к рисунку:

• ZW - вход холодной технической воды ¾" (синяя крышка)
• CW - выход горячей технической воды ¾" (красная крышка)
• AN - магниевый анод на заглушка 1¼" (для WGJ-g 80-140) или 2" (для WGJ-g 160, 200 и 250)
• RK - закрытая трубка термометра Ø 12 мм внутри
• MC - циркуляционная втулка ½"
• MP - соединительная втулка "подкова" 1"
• KW - разъем катушки 1¼"
• KG - свеча предпускового подогрева 1½"
• MG - гильза нагревателя 1½"
• H - 1160 мм
• D - 500 мм
• E - 960 мм
• А - 230 мм
• К - 65 мм

• Тип продукта: теплообменник бытовой горячей воды
• Тип продукта: горизонтальный
• Серия продукта : WPO 2
• Назначение: для горячего водоснабжения
• Производительность: 112 дм³
• Постоянные потери: 35 Вт
• Исполнение: подвесное
• Мощность теплообменника (70/10/45°) С): 10,8 кВт
• Тип теплообменника: емкостный
• КПД (70/10/45°С): 255 дм³/ч
• Тип бака: со змеевиком
• Площадь змеевика: 0,50 м²
• Размеры магниевого анода: Ø 25 x 350 мм.
• Размеры изделия: 1160 x 500 x 960 мм.
• Вес нетто [кг]: 40
• Код производителя: 203-12-200
