ПЕЧЬ ЦЕНТРАЛЬНОГО ОТОПЛЕНИЯ 5 КЛАСС и ЭКОДИЗАЙН

MGSPAW

модель «TECHNIX» 48 кВт

Современная конструкция и

проверенные решения

технический

Соответствует пятому стандарту PN-EN 303-5: 2012 и еще более новому стандарту 2020-2009/125/EC, так называемому ЭКОДИЗАЙН.

ВНИМАНИЕ!!! На данный котел распространяется программа снижения выбросов «Чистый воздух».

Специальная Особенностью нашей печи, которая нас отличает, является ее небольшая высота и ширина всего комплекта.

В котле нет трудных для чистки мест.

Горизонтальное верхнеканальное строение. котлы имеют дымовые каналы в верхней части топки для увеличения срока службы.Они менее подвержены так называемому конденсату воды в каналах.Поэтому котел меньше корродирует и медленнее изнашивается.

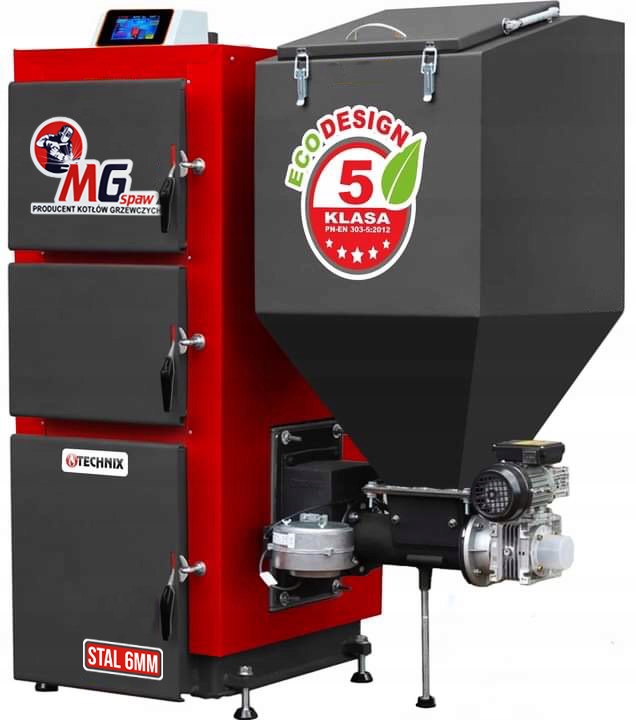

КОТЕЛ «ТЕХНИКС»

Представляем Вам котел MGspaw «ТЕХНИКС» с автоматической шнековой подачей топлива Technix SV200n пятого поколения и оснащенный одним из самых современных электронных контроллеров ARGOS PID, т. е. автоматически выбирает паузу дозы топлива и количество воздуха, пользователь устанавливает только температуру котла!

Уникальный дизайн на польском рынке:

• SOP - система сушки топлива в корзине.
• Фирменный мотор-редуктор.
• Боковая уникальная конструкция горелки без подъема топлива.
• Питатель Technix SV200n пятого поколения с
• 65% конструкцией горелок выполнен из чугуна.
• Горизонтальные каналы без громоздких и нестабильных керамических пластин.
• Работа 3 насоса, центральное отопление, горячая вода, НАСОС.
• Возможность подключения модуля к смесителю и 1 дополнительного насоса.
• После розжига котел не требует постоянного обслуживания в течение нескольких дней.
• Работа может проходить без непрерывного тушения в течение всего отопительного периода.
• Сертификационный лист металл толщиной 6 мм.
• Долгий срок службы.

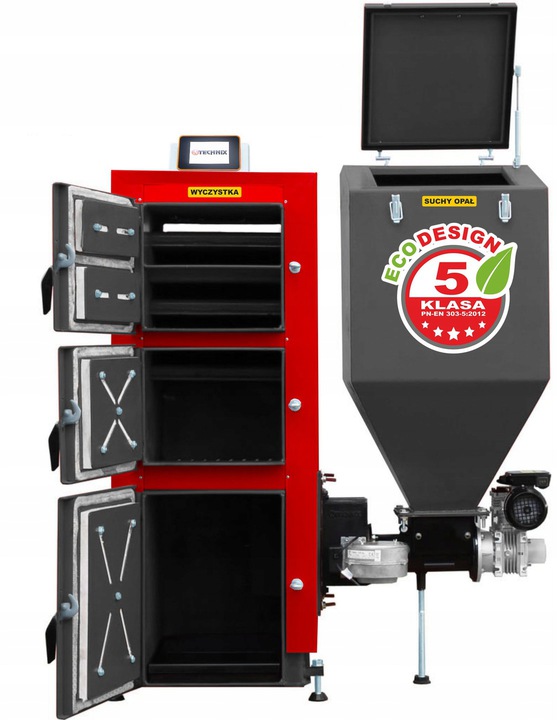

Легкая очистка

Упрощенная конструкция топки с большими удобными дверцами позволяет легко поддерживать ее в чистоте, что приводит к увеличению срока службы котла и удешевление эксплуатации всей системы отопления. Вес котла равен весу стали, использованной для изготовления печи центрального отопления.

Как изготавливается наш котел центрального отопления - Описание этапов и технологии производства котла MG-SPAW

При производстве нашего котла центрального отопления мы используем новейшие технологии и программы, и процесс производства начинается уже в конструкторском бюро.

Реализация проектов котлов Благодаря использованию проверенных компьютерных программ и методик, а также современных станков с числовым программным управлением, мы производим котлы конструкционные элементы с высокой повторяемостью, что отражается как на качестве, так и на эстетике печей.

У нас есть станки плазменной резки Stigal и Hypertherm, которые обеспечивают точную обработку печей. котел. Вырезанным компонентам печи затем придают форму в процессе гибки на гибочных прессах с ЧПУ. Благодаря гибке количество сварных соединений сводится к минимуму, что обеспечивает долговечность котла центрального отопления.

Сварка отдельных элементов котла центрального отопления выполняется квалифицированными специалистами. сварщики. Высокая автоматизация позволяет повысить эффективность и качество производства, улучшить экономичность сварных соединений, что способствует повторяемости сварных швов и точности соединений.

Свариваемые между собой элементы образуют Корпус котла, который после завершения строительства подвергается длительному испытанию под давлением. Качество сварных швов и герметичность теплообменников всегда проверяются, что гарантирует надежность и длительный срок службы котла MG-spaw.

При этом элементы изготавливаются кожухи котла, так называемая теплоизоляция котла и для их резки мы используем штамповочно-отрезной станок Mazanek.

Котел отопления, пройдя контроль качества, монтируется на поддоне и хранится на складе готовой продукции. Там он ждет своего покупателя.

В начале 2020 года наши котлы были награждены за качество престижным сертификатом на конкурсе «Польская компания Fair Play», транслируемом в Программа CIRF.

Параметры котла мощностью 48 КВт:

А 1270

В примерно 670

С примерно 1545

D 600

E 1410

F 335

Допустимое рабочее давление 1,5 бар

Требуемая тяга дымохода 20-25 Па

ARGOS ПИД-регулятор с STB, выход на 3 насоса

Макс. рабочая температура 90С

Допустимое топливо Эко-горошек

Теплотворная способность >28 МДж

Максимальная масса топлива, загружаемого в бак 180 кг

Объем воды в котле 186 л

Мин. рабочая температура 50С

Площадь нагрева котла 4,6 м2

Расширительная камера, замедляющая горячие выхлопные газы, и логотип новейшей технологии 5-го класса и EcoDesign.

1.Соединитель обратный ГЗ 1,5"

2.Соединитель подводящий ГЗ 1,5"

3. Система сушки и выравнивания давления в корзине

4. Датчик от контроллера

5. Муфта GW 3/ 4" (например, термометр)

6. Корзина

7. Привод – мотор-редуктор с планетарной передачей

8.Муфта под кран GW 3/4"

ПОСЛЕДНЯЯ ГОРЕЛКА TECHNIX SV200n

Очень короткий шнек 45-70 см. Боковая разгрузка топлива.

Питатель является неотъемлемой частью котла центрального отопления с автоматическим дозированием топлива. Топливо из контейнера (корзины) подается в горелку через шнек. Сжигание происходит в специализированной запатентованной печи пятого поколения. Червяк приводится в движение мотор-редуктором, состоящим из двигателя и редуктора.

Все используемые решения зарегистрированы и поданы в Патентное ведомство.

ПИД-РЕГУЛЯТОР ARGOS

ARGOS PID — новейший контроллер, предназначенный для твердотопливных котлов со шнековым питателем. Контроллер управляет питателем, воздуходувкой, циркуляционным насосом центрального отопления, насосом ГВС и циркуляционным насосом.

Контроллер независимо управляет двумя процессами:

а) регулирование температуры с плавной модуляцией мощности

б) регулирование процесса горения

ПИД-алгоритм - имеет гибкую функцию горения, сводящую к минимуму необходимость контакта пользователя с устройством . Контроллер с ПИД-алгоритмом включает котел на мощность, необходимую в данный момент для поддержания заданной температуры. Котел греется постоянно, нет простоев, нет резких перепадов температуры в дымоходе или в камере сгорания. Температура воды на выходе стабильна. Мощность котла регулируется с шагом 1%, т.е. минимальная мощность котла составляет 3% (это состояние пожаротушения) до максимальной мощности, т.е. 100%

Контроллер автоматически выбирает мощность пауза дозы топлива и объем воздуха. Пользователь задает только температуру котла!

Летом можно включить режим «Только ГВС», т.е. только ГВС без отопления помещения.

Идеально подобранный котел прослужит надежно и экономично долгие годы после покупки!!!!

При покупке котла помните о хорошей адаптации к тепловому режиму. Мощность котла следует выбирать в зависимости от потребностей здания, которое мы хотим отопить. Получение оптимальных условий работы всей системы отопления позволяет продлить ее срок службы и повысить эффективность, что также напрямую связано с расходом топлива. Всегда учитывайте теплоизоляцию здания, сечение труб, количество воды и резервуар для горячей воды.

Потребность в тепле рассчитывается на основе площади дома и тепловых потерь. создаваемый окнами, стенами, крышей и расположением здания. Расчетный показатель теплопотерь составляет:

• ок. 130 – 200 Вт/м2 в старых домах без теплоизоляции,
• ок. 90–110 Вт/м2 в старых домах 1980-х и 1990-х годов,
• ок. 50-70 Вт/м2 в новых домах, с хорошей изоляцией, с энергосберегающими окнами.

Внимание: Наш котел условно можно установить и в закрытой системе, но тогда устройство должно быть установлен для отвода лишнего тепла от печи. Только с согласия производителя. Необходимые стандарты вы найдете ниже:

• PN-B-02440: 1976 «Защита устройств горячего водоснабжения. Требования." PN-B-02413:1991 "Отопление и централизованное теплоснабжение. Защита открытых систем водяного отопления. Требования."PN-B-02414:1999 "Отопление" и централизованное отопление. Защита водонагревательных установок в закрытой системе с расширительными баками. Требования."ПН-Б-02415:1991 "Отопление и централизованное теплоснабжение. Защита закрытых водяных систем отопления. Требования".ПН-Б-02416:1991 "Отопление и районное отопление. Защита закрытых систем водяного отопления, подключенных к тепловым сетям. Требования."PN-EN 12831:2006 "Отопительные установки в зданиях. Метод расчета расчетной тепловой нагрузки"."PN-B-02421:2000 "Отопление и централизованное теплоснабжение" . Теплоизоляция труб, арматуры и приборов. Требования и приемочные испытания."ПН-Б-02411:1987"Отопление. Встроенные твердотопливные котельные.

Вместе с котлом центрального отопления с фидером в комплекте имеются:

• ПИД-регулятор ARGOSс инструкцией,
• алюминиевый вентилятор с инструкция
• эксплуатационная и техническая документация с инструкциями
• зольником,
• загрузочным бункером,
• сертификатом 5 класса и ECODESIGN,
• b>
• европоддон

• газовая горелка, облегчающая розжиг котла
• запасной винт для питателя СВ200н

ВОЗМОЖНОСТЬ РАСШИРЕНИЯ ПЕЛЛЕТЫ
