Клапан регулирующий UNICO одно отверстие, темный структурный графит, левый

Параметры

• Тип клапана: регулирующий
• Ориентация: левая
• Вариант клапана: Угловой
• Тип комплекта: Клапан (без дополнительные компоненты)
• Цвет: Темный структурный графит
• Расстояние между соединениями: 50 мм
• LINE: Unico R
• Производитель: VARIO TERM
• Способ подключения: Нижнее

Набор левого углового управления Unico.

В комплект входит:

• 1 левый угловой регулирующий клапан

СТОИТ ЗНАТЬ:

Клапан Unico в регулирующем исполнении специально разработан для радиаторов с нижним подключением и с вертикальными коллекторамипозволяет использовать в радиаторе электрический обогреватель, используемый летом для обогрева радиатора и использования в качестве сушилки.

Расстояние подсоединения к монтаж – 50 мм.

Регулирующий клапан следует устанавливать на радиаторе центрального отопления так, чтобы регулирующий элемент (ручка) находился дальше от силового кабеля(согласно схему ниже).

Конструкция подключения допускает его установку под радиатором параллельно стене, внутри контура радиатора, что защищает их от случайного повреждения.

p>

Технические данные:

Рабочая температура 120°С

Номинальное давление 1МПа

Теплоноситель вода

Испытательное давление 1,5 МПа

Перепад давления на клапане 0,06 МПа

Гистерезис 0,3 °K

Предварительная настройка на вставке запорного клапана

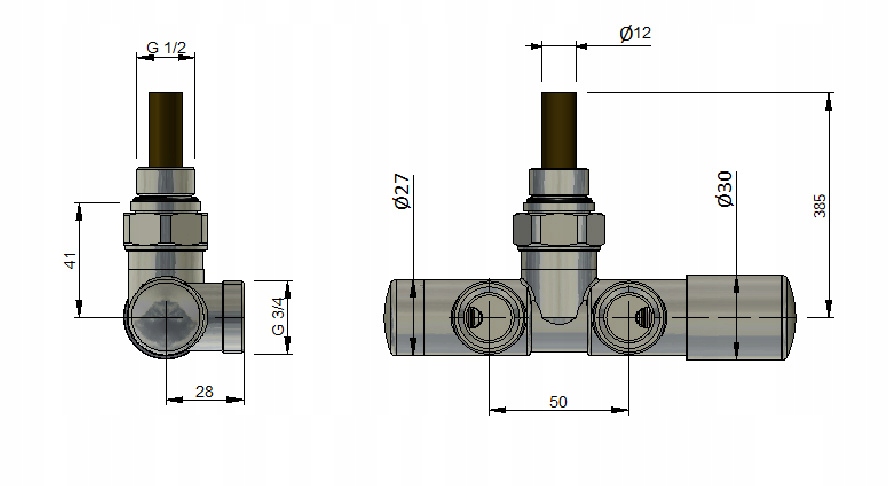

Ниже приведены чертежи с размерами: Регулирующий клапан Unico в левом исполнении.

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ ДЛЯ ВАС - ВОЗМОЖНОСТИ!

ЦВЕТА

Продукция Vario Term доступна в 20 основных цветах, образцы которых, отражающие реальный цвет, можно найти ниже

ВОЗМОЖНОСТИ ПОДКЛЮЧЕНИЯ:

Регулирующие клапаны Unico можно подключить к радиатору, если у вас есть вход:

- нижний

а) если подача слева - выберите регулирующий клапан Unico справа

б) если подача справа - выберите регулирующий клапан Unico слева

- внизу средний - можно подключить регулирующий клапан Unico и в такой конфигурации - используя правила выбора клапана как указано выше - но только в радиаторах с вертикальными коллекторами

ВОЗМОЖНЫЕ МОНТАЖИ:

Вы можете подключить клапан Unico как к 16-мм установке PEX – для этого вам нужно выбрать только соответствующие разъемы

Клапан Unico можно подключить к установке CU 15 мм – для этого нужно правильно подобрать разъемы

Также клапан Unico можно подключить к 1/ 2 установка - для этого нужно правильно подобрать разъемы
