Клапан регулирующий UNICO одно отверстие, темный структурный графит, правый Pex

Параметры

• Тип клапана: регулирующий
• Тип установки: Установка Alu-pex 16 мм
• Ориентация: вправо
• Вариант клапана : Угол li>
• Тип комплекта: Клапан + фитинги
• Цвет: Темный структурный графит
• Расстояние между соединениями : 50 мм
• LINE: Unico R
• Производитель: VARIO TERM
• Способ подключения: Снизу

Комплект правого углового управления Unico.

В комплект входит:

• 1 правый угловой регулирующий клапан,
• 2 соединителя Pex - для установки из алюминия 16 мм.

СТОИТ ЗНАТЬ:

Клапан Unico в регулирующей версии был специально разработан для радиаторы с нижним подключением и с вертикальными коллекторамипозволяющими использовать в радиаторе электронагреватель, используемый летом для обогрева радиатора и использования его в качестве осушитель.

Расстояние подсоединения к установке 50 мм.

Регулирующий клапан должен быть установлен на радиаторе центрального отопления таким образом, чтобы регулирующий элемент (ручка) находится дальше от кабеля питания(согласно схеме ниже).

Конструкция подключения позволяет установить его под радиатором, параллельно стенка внутри контура радиатора, что защищает его от случайного повреждения.

Технические данные:

Рабочая температура 120°C

Номинальное давление 1 МПа

Теплоноситель вода

Испытание давлением 1,5 МПа

Перепад давления на клапане 0,06 МПа

Гистерезис 0,3 °K

Предварительная настройка на вставке запорного клапана

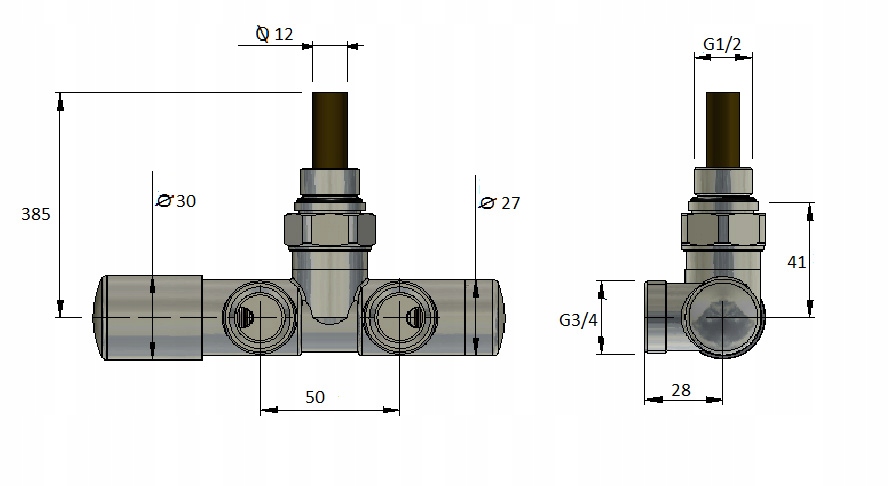

Ниже приведены чертежи с размерами регулирующего клапана Unico в нужном исполнении.

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ ДЛЯ ВАС - ВОЗМОЖНОСТИ!

ЦВЕТА

Продукция Vario Term доступна в 20 основных цветах, образцы которых, отражающие реальный цвет, можно найти ниже

ВОЗМОЖНОСТИ ПОДКЛЮЧЕНИЯ:

Регулирующие клапаны Unico можно подключить к радиатору, если у вас есть вход:

- нижний

а) если подача слева - выберите регулирующий клапан Unico справа

б) если подача справа - выберите регулирующий клапан Unico слева

- внизу средний - можно подключить регулирующий клапан Unico и в такой конфигурации - используя правила выбора клапана как указано выше - но только в радиаторах с вертикальными коллекторами

ВОЗМОЖНЫЕ МОНТАЖИ:

Вы можете подключить клапан Unico как к 16-мм установке PEX – для этого вам нужно выбрать только соответствующие разъемы

Клапан Unico можно подключить к установке CU 15 мм – для этого нужно правильно подобрать разъемы

Также клапан Unico можно подключить к 1/ 2 установка - для этого нужно правильно подобрать разъемы
