ПРОФЕССИОНАЛЬНАЯ ПАЯЛЬНАЯ СТАНЦИЯ TOUCHBGA GM490 5,45 кВт

С СЕНСОРНЫМ ЖК-ЭКРАНОМ 7 ДЮЙМОВ И 3 ТИПАМИ НАГРЕВАТЕЛЕЙ (ИК, ГОРЯЧИЙ ВОЗДУХ, КВАРЦ)

Интегрированная система ремонта чипов BGA TOUCHBGA GM490 — профессиональное и современное решение для разборки и сборки систем BGA, uBGA, CBGA, CCGA, CSP, QFN, MLF, PGA для бытовой электроники, медицинской и телекоммуникационные услуги, военная промышленность, автомобилестроение.

Аппарат предназначен для ремонта материнских плат компьютеров, видеокарт, ноутбуков, консолей, мобильных телефонов, автомобильных модулей и контроллеров, изготовленных как с использованием свинцовой, так и бессвинцовой технологии пайки. Особенно рекомендуется для работы с большими печатными платами.

Высокая мощность и эффективная система охлаждения обеспечивают эффективную работу и сокращают время воздействия высокой температуры на плату до минимума.

Отличительными особенностями данной станции являются: высокая мощность нагрева, большая площадь поверхности для печатной платы, 3 зоны нагрева, сенсорная панель управления с микропроцессорным управлением, 3 типа верхних нагревательных элементов в стандартной комплектации.

Последняя версия станции GM490 имеет более крупный ЖК-дисплей диагональю 7 дюймов, значительно большую площадь нижнего нагревателя, возможность отключения нижней секции нагревателя, большее количество профилей, которые программируемая,вертикальная регулировка нижнего воздухонагревателя.

Станция позволяет программировать 55 профилей нагрева, отслеживать их по на постоянной основе и изменять уже заданные параметры в любое время (в том числе во время нагрева). Для лучшего обеспечения конечного эффекта каждый профиль можно запрограммировать в 6 температурных блоках. После завершения процесса нагрева происходит весь прогресс можно проанализировать на дисплее.

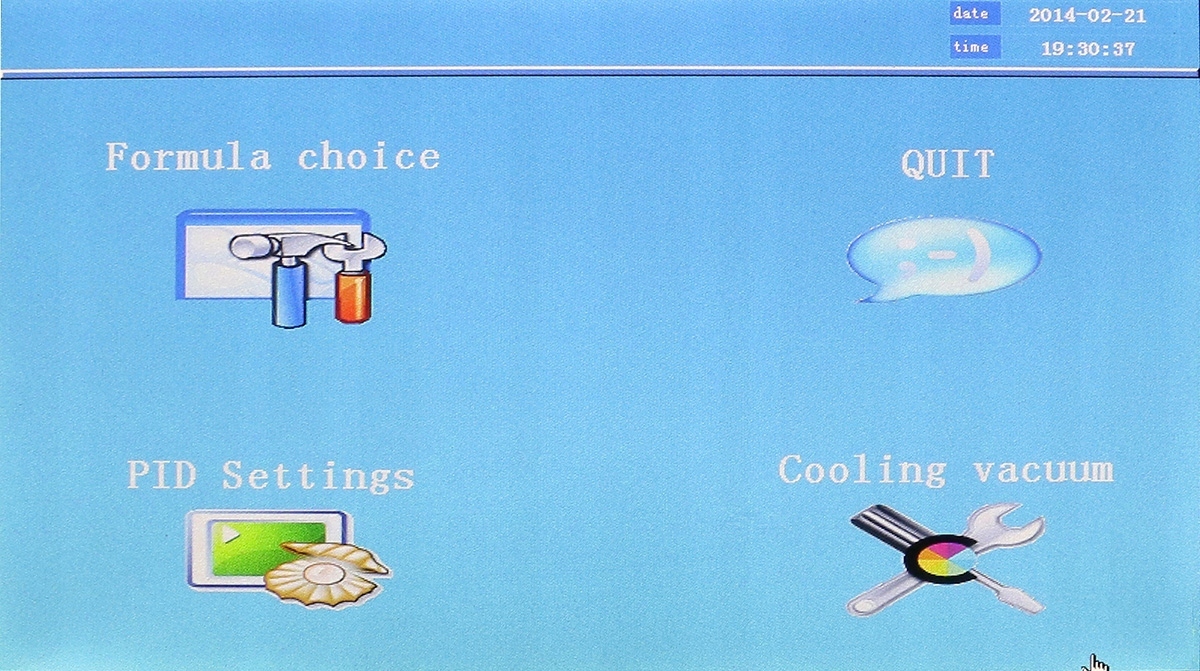

Все параметры, а именно: заданная температура, время нагрева, скорость повышения температуры с течением времени, время охлаждения, время работы вакуумного захвата, можно настроить независимо с помощью сенсорной панели управления MCGS LCD Human-Machine Interaction (HMI) HD с диагональю. размером 7". На дисплее в режиме реального времени отображаются все параметры работы станции, включая графическую визуализацию состояния процесса нагрева, а также заданных и достигаемых температур на графиках.

На дисплее представлены следующие температуры: экран в числовом виде и на графике:

• целевая температура на данном этапе (целевая)
• температура верхнего нагревателя HR
• температура нижний HR-нагреватель
• температура нижнего ИК-нагревателя
• реальная температура в системе BGA.

Программное обеспечение станции оснащено кнопкой ведения профиля KEEP. После ее нажатия станция поддерживает все температуры, достигнутые в данный момент, до тех пор, пока кнопка «KEEP» не будет нажата снова.

Для обеспечения наилучшего эффекта пайки станция использует 3 независимые зоны/поверхности нагрева.  (верхний, нижний нагреватель и нагреватель печатной платы), температуру которого можно контролировать и контролировать отдельно. Кроме того, секции нагрева нижнего нагревателя можно блокировать с помощью двух переключателей, например, при нагреве/нагреве печатной платы меньшего размера.

Первая (верхняя) и вторая (нижняя) вентиляторы горячего воздуха. Третий (нижний) — кварцевый нагревательный элемент (темный инфракрасный). Первой и второй поверхностями нагрева можно управлять с помощью нескольких групп и разделов температурных параметров. Верхний нагревательный элемент, независимо от того, термовоздушный он, ИК или кварцевый, можно регулировать в любой плоскости. Третья поверхность (нагреватель) нагревает плату по большой поверхности, уменьшая напряжение и снижая температуру, необходимую для правильной пайки элемента.

Для определения точных температур на станции использовались прецизионные термопары типа К с точностью +/- 3С, работающие в замкнутом контуре.

После каждого процесса распайки/пайки генерируется сигнал тревоги. завершено.

Если возникнет слишком высокая неконтролируемая температура или возможен перегрев компонентов, встроенная система защиты от перегрева остановит весь процесс и отключит электрическую цепь.

Слева. На боковой стороне станции расположен очень эффективный поперечный вентилятор, автоматически охлаждающий печатные платы после распайки и пайки. Это предотвращает деформацию печатной платы и предотвращает эффект реболлинга BGA.

Основной держатель печатной платы оснащен V-образным пазом, что обеспечивает быструю и стабильную сборку платы и широкий диапазон регулировок.

Для направления горячего воздуха и защиты соседних элементов станции в верхняя и нижняя части оснащены магнитными соплами. Насадки очень легко установить одной рукой. Их можно устанавливать и поворачивать под любым углом.

Кроме того, нижняя насадка имеет специальные отверстия для отвода лишнего горячего воздуха.

Станция также оснащена электронным вакуумным захватом< /b > также управляется с сенсорного ЖК-экрана. Также имеется аварийный выключатель.

Технические данные:

• Общая мощность:  5450 Вт
• Мощность верхнего нагревательного элемента:
• -горячий воздух: 1000 Вт (стандартное оборудование)
• -темный инфракрасный ИК: 450 Вт (дополнительное оборудование — включено)
• -кварцевый нагреватель: 300Вт (дополнительное оборудование - в комплекте)
• Мощность нижнего термовоздушного нагревательного элемента: 1000Вт
• Мощность нижнего нагревателя: 2700 Вт
• Напряжение питания: 220 В/230 В переменного тока, 50/60 Гц (силовой кабель 3x2,5 мм2)
• Датчик температуры: тип К датчик (термопара) с точностью +/- 3С.
• Позиционирование (держатель печатной платы): V-образный паз.
• Мин. Размер печатной платы: 40x40 мм.
• Макс. Размер платы PCB/PBA: 425x370 мм
• Размер нижнего ИК-нагревателя:375x280 мм
• Размеры станции: 600x600x600 мм< /li>
• Управление: цветной сенсорный экран HMI с диагональю 7 дюймов + контроллер ПЛК.
• Защита от перегрузки по току: предохранитель с характеристиками C32.
• Вес нетто: 40 кг.
• Письменная гарантия: 24 месяца (также на нагревательные элементы)

В комплект входят:

При личном получении обучение работе со станцией и процессу замены/ремонта BGA/SMD систем БЕСПЛАТНО.
