Сервошаговый двигатель с ЧПУ 12 Нм + контроллер 8 А

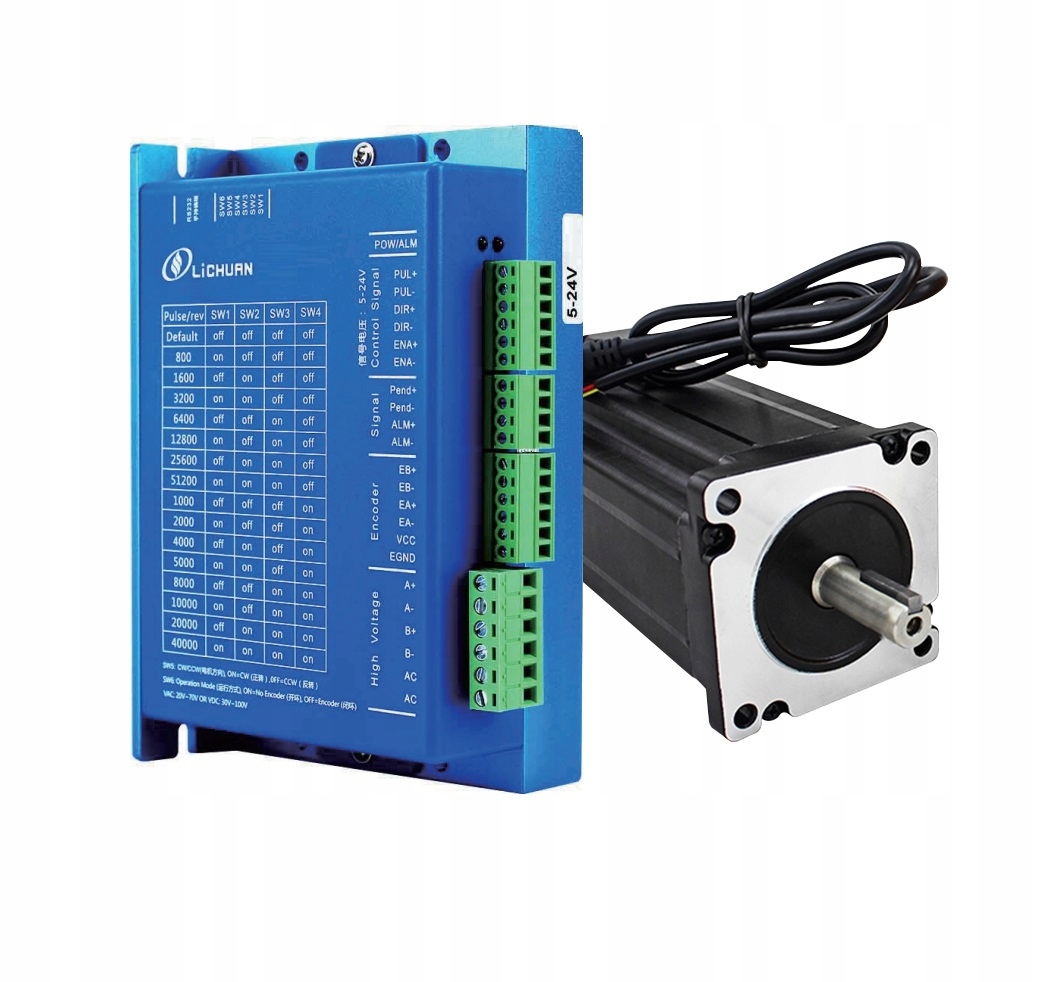

Шаговой сервопривод, состоящий из двигателя с удерживающим моментом 12 Нм LC86H2150 и контроллера LCDA86H.

Контроллер LCDA86H на базе системы DSP для управления шаговым двигателем в замкнутый контур.

Обратная связь полностью устраняет проблемы потери шага шагового двигателя и повышает эффективность двигателя на более высоких скоростях. Снижает выделение тепла и вибрации и повышает точность машины.

В комплект входят:

✅ двигатель LC86H2150

✅ контроллер LCDA86H

✅ кабель энкодера 3 м

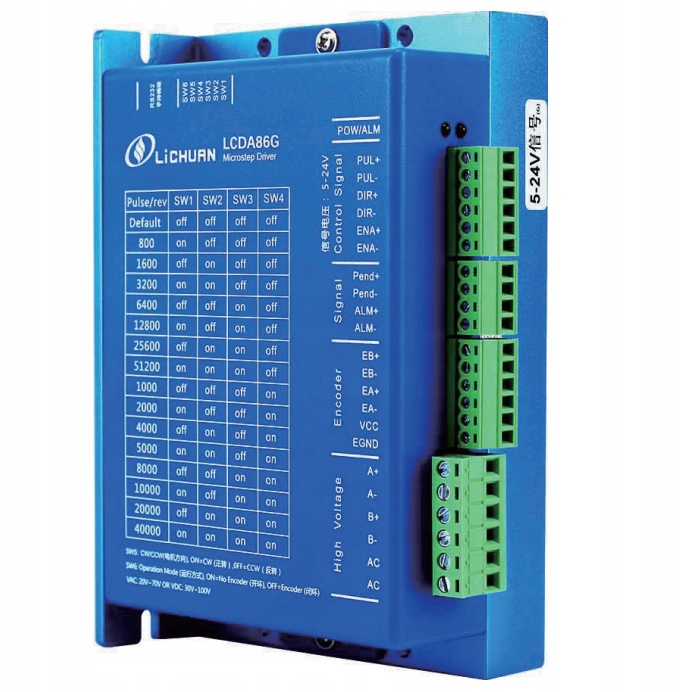

Контроллер:

✅ Диапазон входного напряжения - 30 В ~ 100 В постоянного тока/20 В ~ 70 В переменного тока

✅ Максимальный пиковый ток - 8 А

✅ Диапазон деления - 200 ~ 51200 импульсов.

✅ Предельная частота импульсов - 200 кГц

✅ Входной сигнал - Pulse/Dir

✅ Частота импульсной характеристики - 0~200 кГц

✅ Защита от перенапряжения, перегрузки по току, ошибки положения

✅ Векторное управление с замкнутым контуром обеспечивает высокую скорость и высокий крутящий момент, а также гарантирует удержание положения

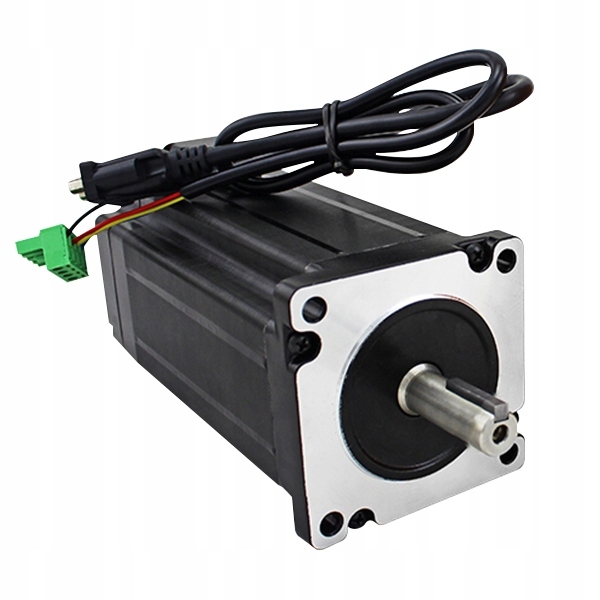

Движок:

✅ Размер двигателя - Nema34

✅ Угол шага - 1,8 град.

✅ Момент удержания - 12 Нм

✅ Фазный ток - 7,5А

✅ Сопротивление фаз - 0,5 Ом

✅ Момент инерции - 4300гсм2

✅ Разрешение энкодера - 1000ppr

✅ Длина L - 176 мм

✅ Диаметр оси D - 14 мм

✅ Размер входного отверстия - 5х5 мм

✅ Длина оси - 40 мм

✅ Вес - 5,5 кг
