Шаговый серводвигатель с ЧПУ 3 Нм + контроллер 6 А

Шаговый сервопривод, состоящий из двигателя с удерживающим моментом 3 Нм LC57H2100 и контроллера LCDA257S.

Контроллер LCDA86H на базе DSP-системы для управления шаговым двигателем в замкнутый контур.

Обратная связь полностью устраняет проблемы потери шага шагового двигателя и повышает эффективность двигателя на более высоких скоростях. Снижает выделение тепла и вибрации и повышает точность машины.

В комплект входят:

✅ двигатель LC57H2100

✅ контроллер LCDA257S

✅ кабель энкодера 3 м

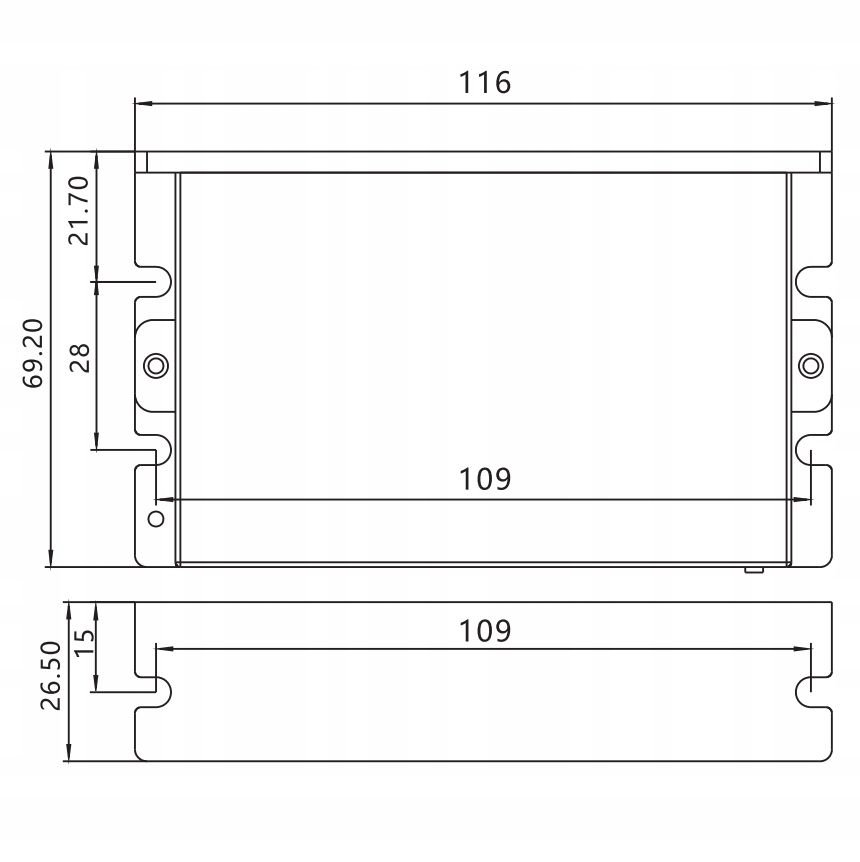

Контроллер:

✅ Диапазон входного напряжения — 20–50 В постоянного тока (рекомендуется 36 В и выше)

✅ Максимальный пиковый ток — 6 А

✅ Диапазон деления — 400~51200 импульсов.

✅ Предельная частота импульсов - 200 кГц

✅ Входной сигнал - Pulse/Dir

✅ Частота импульсной характеристики - 0 ~ 200 кГц

✅ Защита от перенапряжения, перегрузки по току, ошибки положения

✅ Векторное управление с замкнутым контуром обеспечивает высокую скорость и высокий крутящий момент, а также гарантирует удержание положения

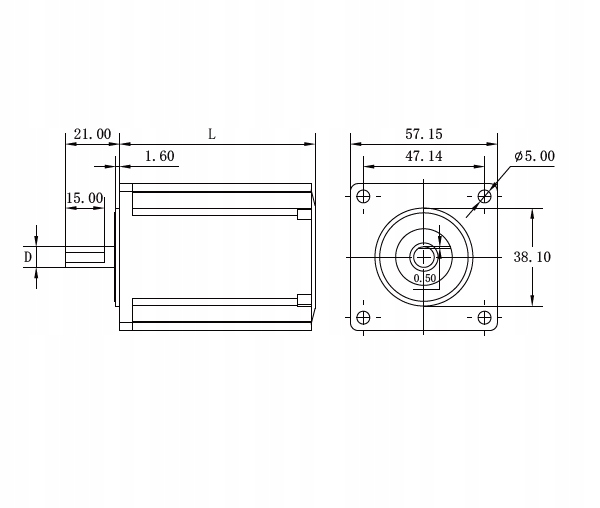

Двигатель:

✅ Размер двигателя - Nema23

✅ Угол шага - 1,8 град.

✅ Удерживающий момент - 3 Нм

✅ Фазный ток - 4,0А

✅ Сопротивление фазы - 0,3 Ом проверка

✅ Момент инерции - 720гсм2

✅ Разрешение энкодера - 1000ppr

✅ Длина L - 123 мм

✅ Диаметр оси D - 8 мм

✅ Длина оси - 21 мм

✅ Вес - 1,7 кг
