УГОЛ МОНТАЖНЫЙ С РЕСНЕНИЕМ КП9

Размеры: 128 мм x 128 мм x 45 мм x 2,5 мм

Уголок с тиснением 128,5х128,5х45х2,5

• Модель: КП9
• Размеры: А: 128,5, Б: 128,5, C: 45, D: 2,5 мм
• Покрытие: оцинкованный лист Z275
• Антикоррозийная защита
• Обеспечивают прочное и эстетичное соединение элементов конструкции.
• Нагрузка: 18,20 кН.
• Сертификат CE-1488.
• Номер. количество отверстий -12 отверстий ø5мм, 4 отверстия ø7мм, 1 отверстие ø11мм.

Применение: Уголки с глубоким тиснением имеют очень высокую прочность на изгиб. Они имеют широкий спектр продуманных схем расположения отверстий, поэтому их можно использовать как в стандартных решениях, так и подбирать для индивидуально разработанных разъемов.

Уголки изготовлены из оцинкованного стального листа толщиной 2,5 мм.

Параметры:

• длина: 128 мм
• высота: 128 мм< /li>
• ширина: 45 мм
• толщина листа: 2,5 мм
• материал:
• b> - DX 51D+ Z275
• антикоррозийная защита: - цинк
• количество отверстий:
• количество отверстий:12 отверстий Ø 5мм, 4 отверстия Ø 7мм, 2 отверстия Ø11, в том числе одно регулируемое

Крепление:

• Кольцевые гвозди АНКЕРНЫЕ Ø 4 мм.
• Столярные шурупы для соединителей.
• шурупы по дереву Ø 5 мм. Ø10 мм.
• Распорные винты M10,
• Анкеры для бетона M10,

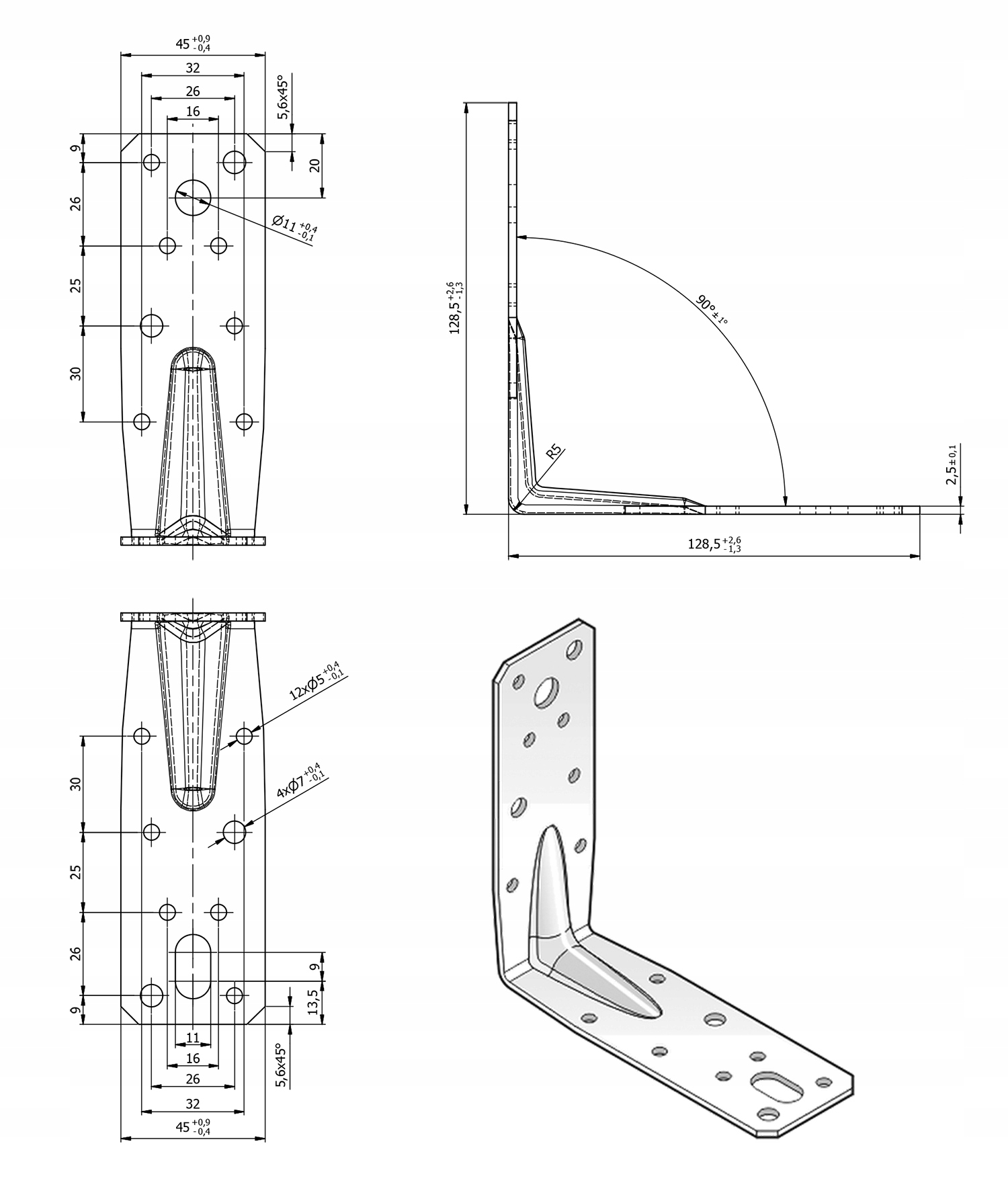

Технический чертеж

Уголки имеют:

Все предлагаемые Наши элементы можно безопасно использовать в строительстве в соответствии с заявленным назначением.

Другие параметры

• КП1 - 90 х 90 х 65 х 2,5 [мм]
• КП2 - 105 х 105 х 90 х 2,5 [мм]
• КП3 - 90 х 50 х 55 х 2,5 [мм]
• КП4 - 70 х 70 х 55 х 2,5 [мм]
• КП5 - 140 х 140 х 65 х 2,5 [мм]
• КП6 - 172 х 105 х 90 х 3 [мм]
• КП7 - 145 х 145 х 90 х 2,5 [мм]
• КП8 - 145 х 70 х 90 х 2,5 [мм]
• КП9 - 128,5 х 128,5 х 45 х 2,5 [мм]
• КПЛ1 - 90 х 90 х 65 х 2 [мм]
• КПЛ2 - 105 х 105 х 90 х 2 [мм]
• КПЛ3 - 90 х 50 х 55 х 2 [мм]
• КПЛ4 - 70 х 70 х 55 х 2 [мм]
• КПЛ5 - 50 х 50 х 35 х 2 [мм]
• КПЛ6 - 60 х 60 х 45 х 2 [мм]
• КПС1 - 90 х 90 х 65 х 1,5 [мм]
• КПС2 - 105 х 105 х 90 х 1,5 [мм]
• KPS3 — 90 x 50 x 55 x 1,5 [мм]
• KPS4 — 70 x 70 x 55 x 1,5 [мм
