Контроллеры питания управления двигателем

L6201

Драйвер/контроллер двигателя, полный мост, от 12 В до 48 В, выходы 60 В/5 А/2, SOIC-20

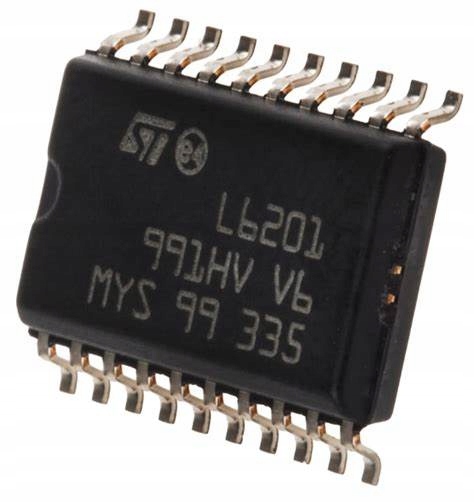

Изображение исключительно для иллюстративных целей.

Производитель:

STMICROELECTRONICS

Номер детали производителя:

L6201

L6201 представляет собой полномостовой драйвер DMOS, реализованный по технологии Multipower-BCD, которая сочетает в себе изолированные силовые DMOS-транзисторы с CMOS и биполярными схемами на одном кристалле. Использование смешанной технологии позволило оптимизировать логическую схему и силовой каскад для достижения максимально возможной производительности. Выходные транзисторы DMOS могут работать при напряжении питания до 42 В и эффективно при высоких скоростях переключения. Все логические входы совместимы с ТТЛ, КМОП и микроконтроллерами. Каждый канал (полумост) устройства управляется отдельным логическим входом, а общий вход управляет обоими каналами.

TTL-совместимый привод

Тепловое отключение

Внутреннее питание логики

Высокая эффективность

Защита от перекрестной проводимости

Общий среднеквадратичный ток до 1 А

RDS (ВКЛ) 0,3R (типичное значение при 25°C)

Рабочая частота до 100 кГц

Пиковое напряжение Boostrap 60 В

Применение

Моторный привод и управление

Предупреждения

Рыночный спрос на этот продукт привел к увеличению сроков поставки. Сроки доставки могут меняться. Товар освобожден от скидок.

Информация о товаре

Хотите просмотреть похожие товары? Просто выберите соответствующие параметры ниже и выполните поиск×

Тип двигателя:

Полный мост

Количество выходов:

2 выхода

Выходной ток:

5А

Выходное напряжение:

60 В

Тип корпуса микросхемы контроллера:

SOIC

Количество контактов:

20 контактов/ -ów

Напряжение питания, мин.:

12В

Напряжение питания, макс.:

48В

Рабочая температура, не менее:

-40°С

Температура рабочая, макс.:

150°C
