Набор для передачи LAN + PoE по 2 кабелям 100 Мбит/с на расстояние до 300 м — ATTE Power

Представляем комплект передачи ETH-2wire-SET LAN+PoE от ATTE Power

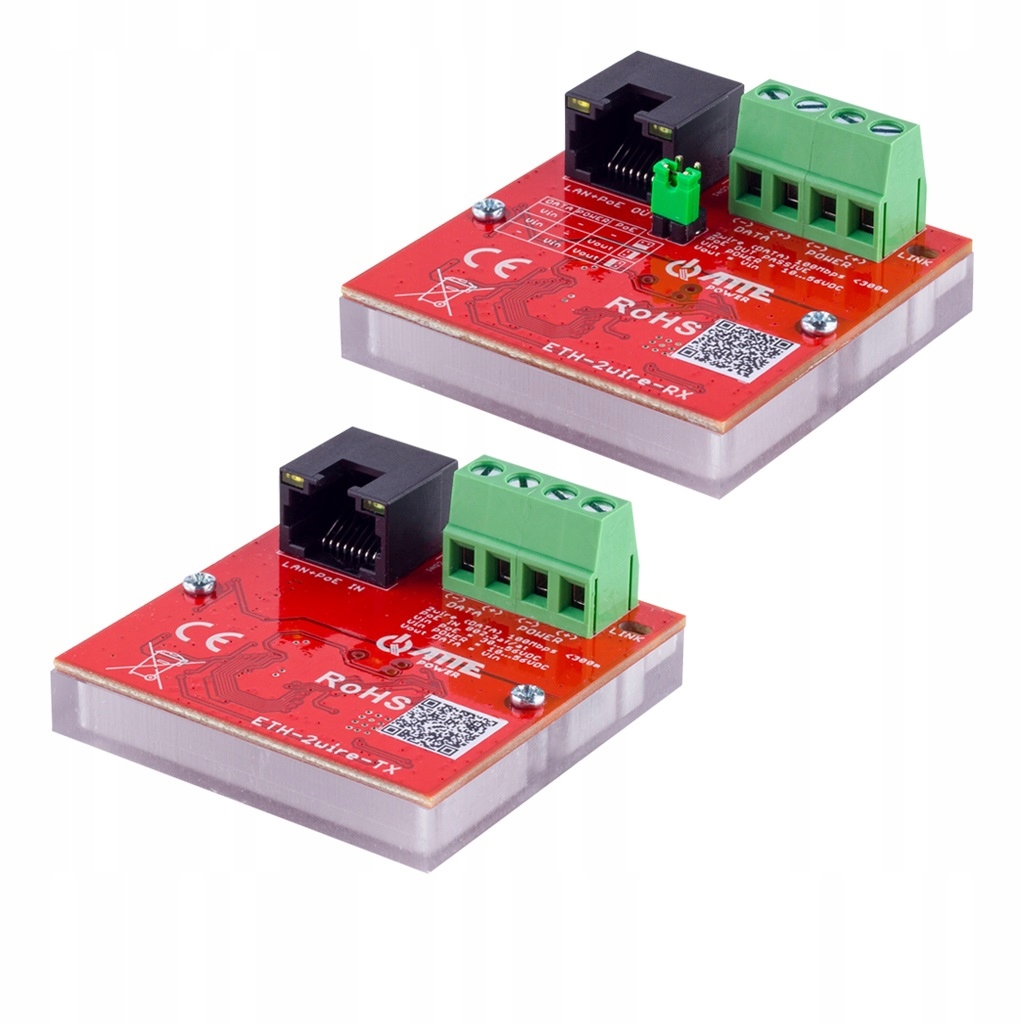

ETH-2wire-SET — набор активных преобразователей для передачи данных из Ethernet сеть и питание PoE с использованием 2 проводов, например, одной пары витой пары UTP

Применение:

✅ РЕЖИМ 1

✅ РЕЖИМ 2-1

✅ РЕЖИМ 2-2

✅ РЕЖИМ 3-1

✅ РЕЖИМ 3-2

Внимание!!! Режимы представлены в конце аукциона!!!

В зависимости от выбранного режима работы преобразователей, питание их и подключенных к ним устройств может осуществляться несколькими способами. Питание по PoE или от внешнего источника питания. Как от передатчика ETH-2wire-TX, так и от приемника ETH-2wire-RX. Расширенная настройка различных режимов работы, реализованная с помощью перемычек, подробно описана в инструкции к устройству.

Это решение для вас, если:

➡️ Вы хотите установить профессиональный мониторинг, дополнительные камеры, но не можете заменить кабели на новые

➡️ Вы ищете безопасное, простое, быстрое и удобное решение

➡️ Вы ожидаете высочайшего качества и безопасности

➡️ Вы не хотите ограничитесь одним режимом работы и готовы перейти на современные решения

➡️ Вы не хотите тратить лишние деньги на странные решения

➡️ Вы ищете профессионально проверенное и надежное решение

Основные функции, решающие вашу проблему:

✔️ Возможность установка приемника в основание камеры или другую установочную коробку

✔️ Дальность передачи до 300 м на скорости 100Мбит/с

✔️ Возможность питания свитча и от свитча через PoE 802.3 at/af

✔️ оченьнизкое энергопотребление потребление - 1,35 Вт вся дорожка

✔️ Устойчивость к помехам

Комплект передачи LAN + PoE ETH‑2wire‑SET был создан с учетом инноваций, адаптации и развития

⭕ Наше оборудование позволяет:

• Малый размер модулей
• Четкая оптическая индикация состояния электропитания и передачи данных
• Простой и быстрый ввод в эксплуатацию без необходимости настройки параметров
• Возможность питания от коммутатора PoE 802.3at/af,PoE PASSIVE или внешнего источника питания (ETH-2wire-TX)
• Возможность питания PoE 802.3at/af или ПАССИВНЫЕ приемники PoE
• Общая мощность до 30 Вт по всему пути электропитания

Устройства допускают установку камер или других IP PoE-устройств в местах, где замена существующей проводки невозможна или нерентабельна. Модуль ETH-2wire-TX питается от любого коммутатора PoE (порт RJ45), а затем по 2 проводам, обеспечивая двустороннюю сетевую связь и питание модуля ETH-2wire-RX.

Максимальная длина проводов в 2-х проводной путь — 300 м. Камеру или другой приемник PoE можно подключить к порту RJ45 модуля ETH-2wire-RX на конце линии. Опционально устройства могут питаться от винтовых разъемов POWER.

Корпус из поликарбоната – продуманное решение, обеспечивающее изоляцию и минимально возможные габариты устройства. Небольшой размер дает широкие возможности выбора места установки.

ATTE Power

ATTE — польский производитель электронных устройств, предназначенных для индустрии безопасности. Предложение компании в основном включает в себя эффективные источники питания и преобразователи напряжения, современные коммутаторы PoE, а также системы передачи сигналов и мощности для аналогового HD-мониторинга с использованием витой пары UTP. Устройства бренда ATTE характеризуются отличными эксплуатационными характеристиками при сохранении привлекательной продажной цены. Широкий ассортимент продукции позволяет подобрать и настроить оборудование под индивидуальные потребности заказчика, а продуманная специфика и применяемые решения гарантируют комфорт работы монтажника.

⚙️ Технические данные ETH‑2wire‑SET ⚙️

• Порты LAN: 1 порт RJ45 100 Мбит/с
• Разъемы:

  ✔️ RJ-45

  ✔️ Резьбовая лента - провода 0,32-3,3 мм2 (22-12 AWG)

• Функции порта ETH-2wire -TX:

  ✔️ PoE IN (питание от линии PoE): ПАССИВНЫЙ (до 30Вт), 802.3at (до 30Вт), 802.3af (до 15

  ✔️ PIN-коды PoE: 1,2 (В+/-) 3,6 (В+/-) и/или 4,5 (В+/-) 7,8 (В+/-)

• Функции ETH-2wire- Порты RX:

  ✔️ PoE OUT (питание для приемников PoE): ПАССИВНЫЙ

  ✔️ PIN-коды PoE: 4,5 (В+) 7,8 (В-)

• Функции порта ETH-2wire:

  ✔️ ПИТАНИЕ: альтернативное питание трассы при отсутствии PoE

  ✔️ ДАННЫЕ (2-проводная линия): передача данных и энергии по 2 проводам

• Индикация работы:

  ✔️ Светодиод порта RJ45 (желтый) — наличие питания

  ✔️ Светодиод порта RJ45 ( зеленый) — соединение и передача данных по каналу LAN

  ✔️ Светодиод LINK (зеленый) — соединение и передача данных по 2-проводному каналу

• Напряжение источника питания :

  ✔️ ETH-2wire-TX

  ✔️ Vin PoE = 44...56 В постоянного тока

  ✔️ Vin POWER = 24...56 В постоянного тока

  ✔️ ETH-2wire-RX

  ✔️ Vin = 24...56 В постоянного тока

• Выходное напряжение: Vout = Vin
• Регулирование мощности:

  ✔️ Перемычки ETH-2WIRE-RX

  ✔️ - согласно таблице конфигурации на этикетке и в инструкции

• Потребляемая мощность: 1,35 Вт (вся дорожка)
• Длина кабеля 2WIRE:

  ✔️ Максимальное расстояние От ETH-2wire-TX до ETH-2wire-RX (разъемы DATA):

  ✔️ < 300 м — 2 одинарных витых провода, например 1 пара витой пары UTP

  ✔️ < 100 м — 2 одиночных нескрученных провода, например OMY 2x0,75 мм

• Длина сетевого кабеля:

  ✔️ < 100 м – расстояние SWITCH PoE к ETH-2WIRE-TX

  ✔️ < 100 м — расстояние ETH-2WIRE-RX до приемника PoE

• Безопасность:

  ✔️ LAN и данные

  ✔️ Защита от перенапряжения

  ✔️ МОЩНОСТЬ

  ✔️ Защита от обратной полярности

  ✔️ Порт PoE IN

  ✔️ Защита от перегрузки уровня 0, 6А

• Конструкция корпуса: Поликарбонат
• Степень защиты: IP20
• Рабочая температура: -25°С...+65°С
• Размеры:

  ✔️ ETH-2WIRE-TX - 51 x 51 x 22 мм

  ✔️ ETH-2WIRE-RX — 51 x 51 x 22 мм

• Вес:

  ✔️ ETH-2WIRE-TX 0,025 кг

  ✔️ ETH-2WIRE-RX 0,025 кг

ПРИМЕТ+МОРОЖНОСТИ

У вас уже есть кабельная система, но вы хотите ее расширить, модернизировать или улучшить, поскольку замена существующей кабельной системы невозможна или невыгодна? Просто купите Набор ETH‑2wire‑SET для передачи LAN + PoE по 2 кабелям 100 Мбит/с на расстояние до 300 м.Устройства настолько малы, что вы не заметите, что они у вас есть, и у вас их не будет. заменить кабель

Не ждите, купите сейчас комплект передачи LAN + PoE ETH‑2wire‑SET, благодаря которому вы сможете установить различные режимы работы, которые лучше всего подходят для вашей установки

Сертификаты, соответствие стандартам

• RoHs
• LVD
• EMC
• EN 50581:2012
• EN 55024:2010
• EN 55024:2010/A1:2015
• EN 55032:2015
• EN 62368-1:2014
• PN-EN 50581:2013-03
• PN-EN 55024:2011
• PN-EN 55024:2011/A1:2015-08
• PN-EN 55032:2015-09
• PN-EN 62368-1:2015

Примеры применения (режимы работы)

РЕЖИМ 1

Пример конфигурации устройства в режиме 1 — приемник без источника питания PoE

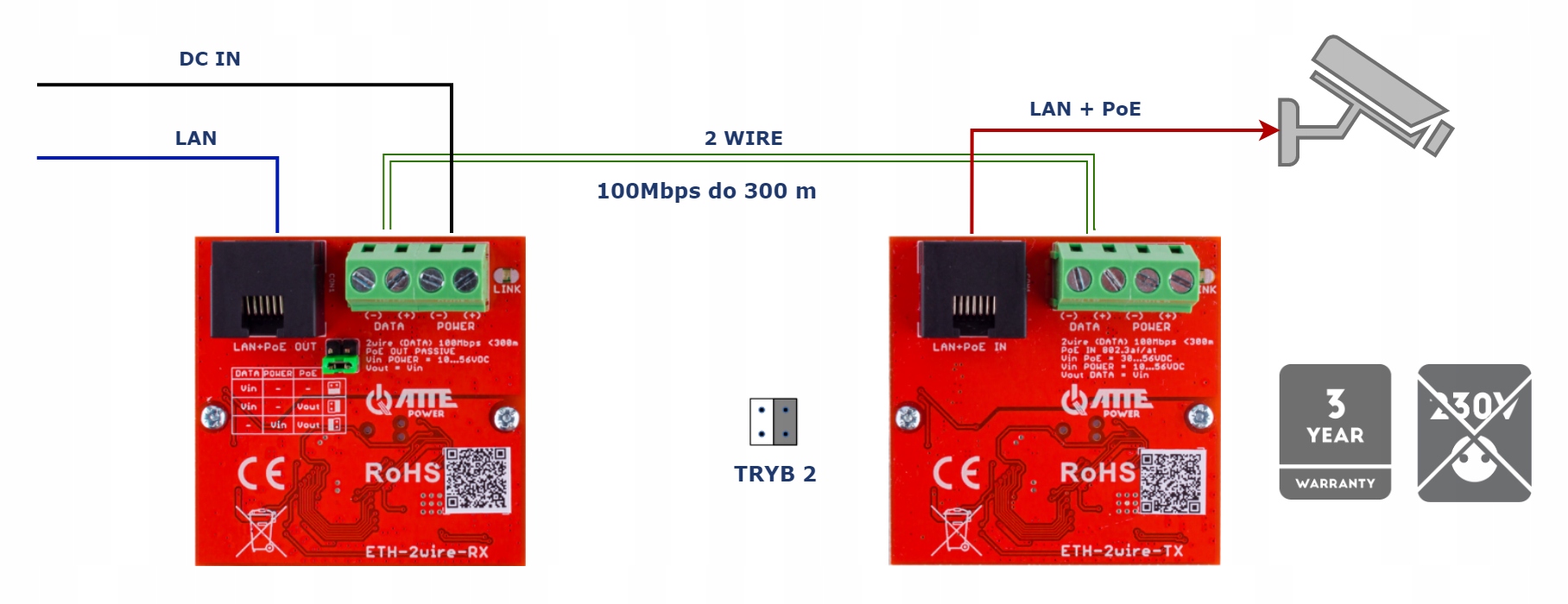

РЕЖИМ 2-1

Камера питается по PoE через канал 2WIRE. В такой конфигурации следует обратить внимание на падение напряжения на дорожке 2WIRE. Бюджет PoE, подаваемый на камеру, зависит от диаметра проводов и длины используемого кабеля.

РЕЖИМ 2-2

Камера питается по PoE через канал 2WIRE. В такой конфигурации следует обратить внимание на падение напряжения на дорожке 2WIRE. Бюджет PoE, подаваемый на камеру, зависит от диаметра проводов используемого кабеля. Передатчик и приемник ETH-2WIRE будут корректно работать в диапазоне напряжения 24–56 В, однако для камеры, подключенной к приемнику, обычно требуется источник питания PoE 44–56 В. Эти факторы следует учитывать при выборе напряжения питания передатчика ETH10-2WIRE-TX, в случае систем с резервное питание.

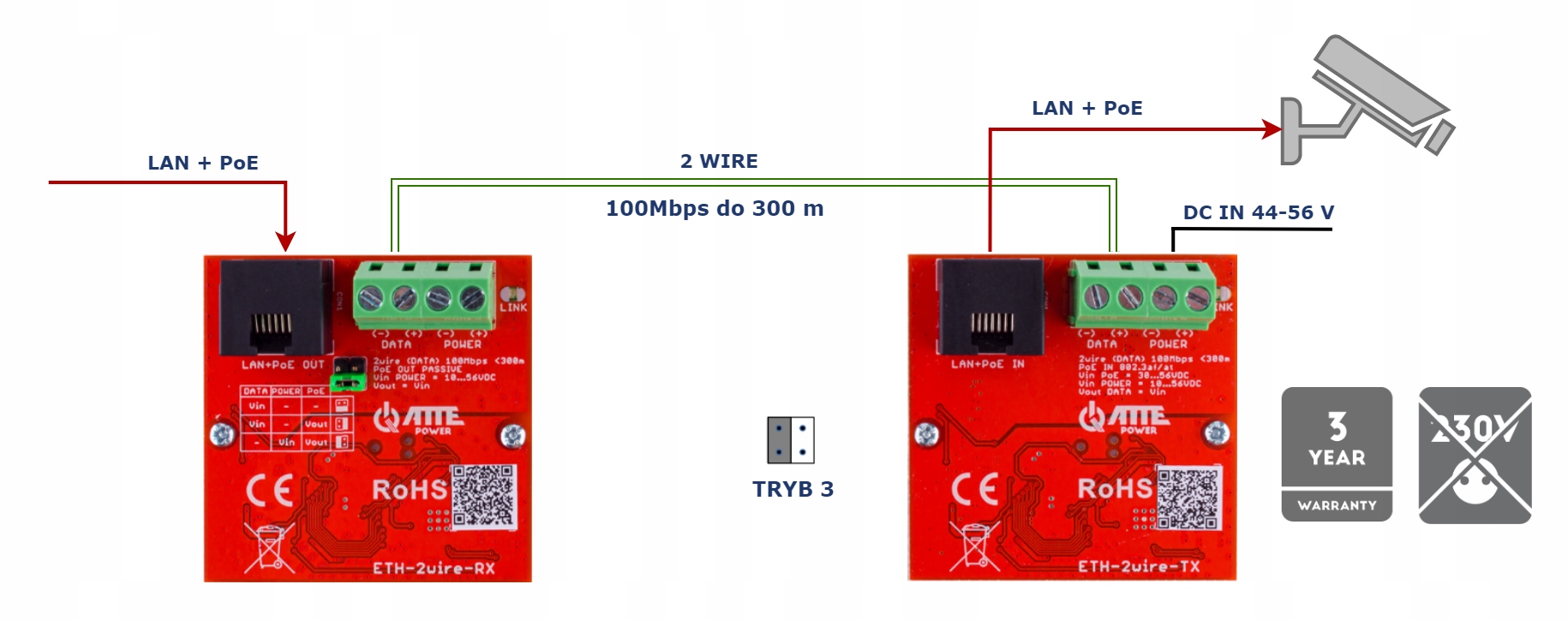

РЕЖИМ 3-1

Камера питается по PoE непосредственно от приемника ETH-2WIRE-RX. Приемник ETH-2WIRE-RX будет правильно работать в режиме постоянного тока. В 24-диапазоне напряжения 56В, однако камера, подключенная к приемнику, обычно требует питания PoE 44-56В. Эти факторы следует учитывать при выборе напряжения питания приемника ETH-2WIRE-RX. В этой конфигурации передатчик ETH-2WIRE-TX может работать с любым стандартом PoE.

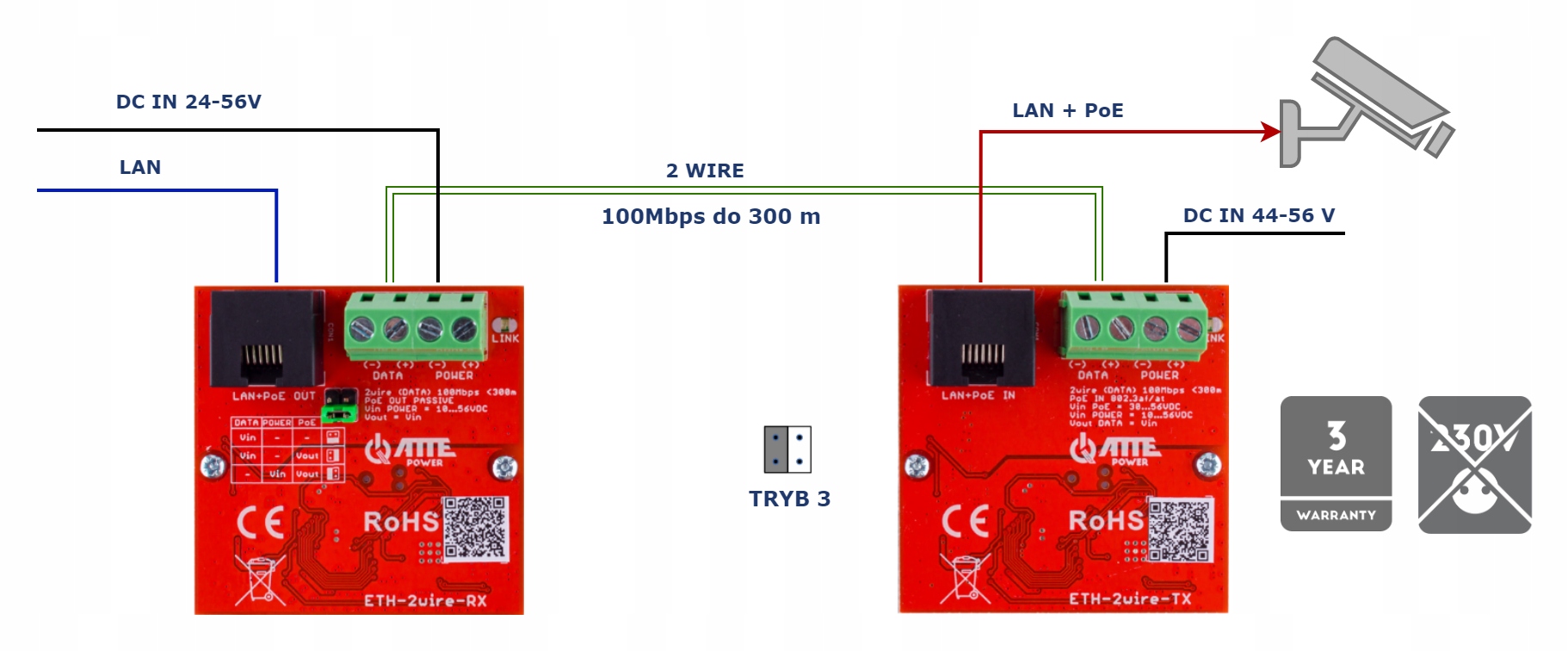

РЕЖИМ 3-2

Камера питается по PoE напрямую от приемника ETH-2WIRE-RX. Приемник ETH-2WIRE-RX будет работать правильно в режиме 24. Диапазон напряжения -56 В, однако для камеры, подключенной к приемнику, обычно требуется источник питания PoE 44–56 В. Эти факторы следует учитывать при выборе напряжения питания приемника ETH-2WIRE-RX. В этой конфигурации передатчик ETH10-2WIRE-TX может работать с источником питания постоянного тока 24–56 В, подключенным к разъему POWER.< /п>

Код производителя: ETH‑2wire‑SET
