Комплект верстака трубочиста для плоской кровли (черепица, рубероид, плоский лист, трапеция и т.п.)

• Длина шурупа: 60 см
• Ширина скамьи: 25 см
• Цвет: Черный - RAL 9005
• Материал: горячее цинкование и порошковое покрытие

Комплект состоит из элементов, видимых на фото, а именно:

• Скамейка (платформа) - 1 шт.
• Крепления (люльки) ) ) - 2 шт.
• Кронштейны для плоской кровли - 2 шт.
• Саморезы - 8 шт.

Важнейшие технические параметры: /p>

• Комплект имеет полную регулировку угла установки и подходит для покрытий с наклоном от 15° до 45°.
• Каминная полка изготовлена ​​из сталь, отвечающая требованиям прочности стандарта EN 516. Ширина скамейки 250 мм.
• Кронштейны и люльки изготовлены из полосового прутка 40 мм х 4 мм.
• >Антикоррозионная защита высочайшего класса благодаря сочетанию оцинкованной стали и порошкового покрытия.
< /ul>

Применение: Скамьи и ступеньки трубочистов используются для безопасного и комфортного передвижения по наклонному скату крыши. Чаще всего используется для связи между люком в крыше и устройствами, требующими обслуживания или обслуживания на крыше, такими как дымоходы, антенны или солнечные системы. Правильно подобранные элементы системы позволяют перемещаться по скату кровли (горизонтально) и поперек ската кровли (вертикально).

Принцип сборки: В зависимости от кровля, правильно подобранные кронштейны, которые в сочетании с люльками (также известными как крепления) позволяют получить прочное и горизонтальное основание для крепления скамейки или ступеньки.

Соответствие стандарту EN 516: да

Антикоррозионная защита: горячее цинкование и порошковое покрытие

Знак CE: да< /п>

Наклон крыши и сообщение с кровлей

Ступеньки и скамейки обеспечивают безопасное передвижение по поверхности крыши. Такая система связи на крыше открывает доступ к дымоходу и антенным устройствам, а также может использоваться как дополнительный путь эвакуации. Угол наклона скамеек и ступеней можно регулировать, прикрутив люльку к кронштейну. Угол можно регулировать от 15° до 45°. Ступени являются дополнением системы каминных уступов, и их назначение – создание путей сообщения, проходящих по наклону ската крыши. Ступени трубочиста должны располагаться поочередно, таким образом они дают возможность ходить по крыше, как по лестнице. При использовании расстояния между отдельными ступенями следует учитывать угол наклона кровли:

• Если уклон менее 30° – ступени следует устанавливать в каждом втором ряду черепицы. , на расстоянии 70 см друг от друга.
• При уклоне более 30° – ступени следует устанавливать в каждом ряду плитки через каждые 35 – 40 см.

Максимум расстояние между кронштейнами 80 см. Минимальное количество кронштейнов на скамью – два.

Внимание! Приведенная выше информация является результатом собранной информации и нашего опыта. Приведенную выше информацию нельзя рассматривать как инструкцию по сборке. Использование кровельной коммуникации должно осуществляться в соответствии с техническим проектом, разработанным для конкретного объекта, с учетом требований польских норм и действующих технических и строительных норм. Чтобы добавить в набор дополнительные скобки, используйте отдельные элементы.

Сертификаты, декларации и стандарты

Крышная коммуникация производится на основе европейского стандарта EN516:2006, который имеет статус польского стандарта PN-EN 516. Стандарт распространяется на устройства для ходьбы по крыше, постоянно прикрепленные к несущей конструкции скатных крыш. .

Производитель кровельной коммуникационной системы, предлагаемой Folnet, заявляет о соответствии стандарту в Декларации эксплуатационных характеристик (DWU). Это гарантирует соответствие не только польским, но и европейским нормам, а также обеспечивает безопасность и долговечность всей кровельной коммуникационной системы.

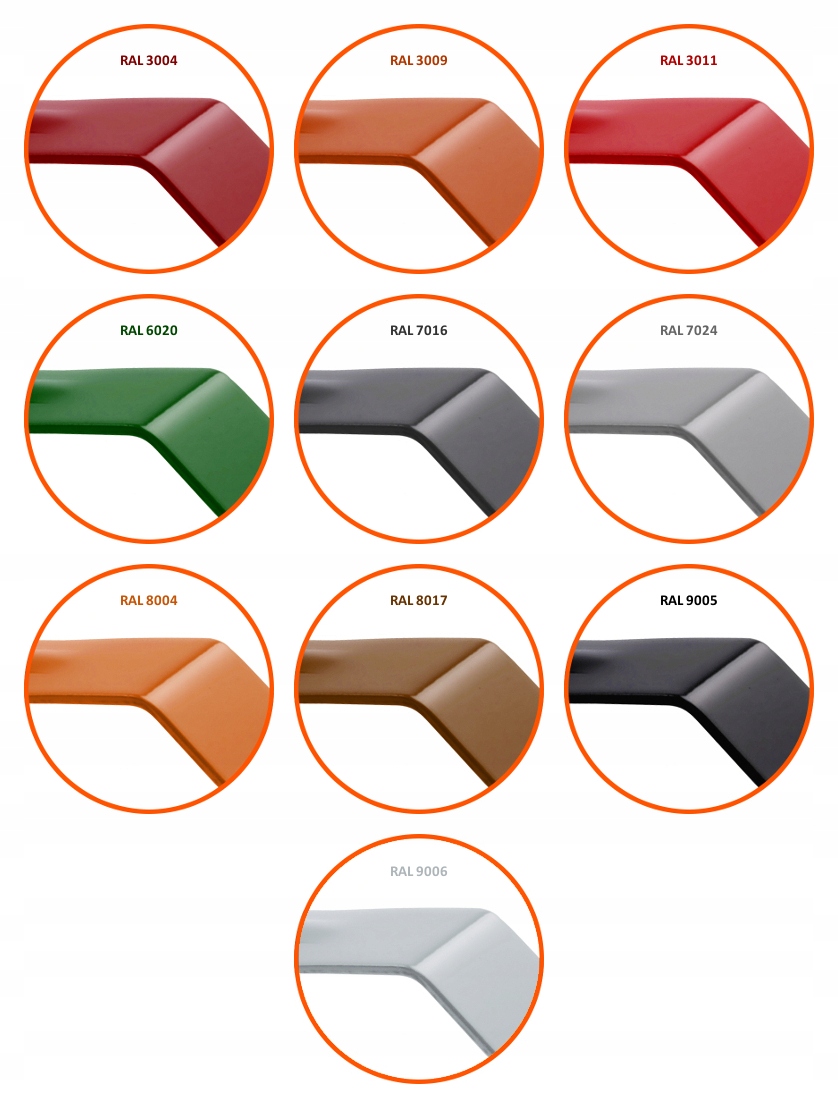

Доступные цвета:

• RAL 9005 — черный — тот, который вы покупаете на этом аукционе.
• RAL 7016 — антрацит.
• RAL 7024 - графит
• RAL 8004 - кирпично-красный
• RAL 8017 - коричневый
• RAL 9006 - серебристо-цинковый цвет
• RAL 3009 - каштан
• RAL 3011 - красный
• RAL 6020 - темно-зеленый
• RAL 3004 - вишня

Порошковая покраска

Скамейка предлагается в исполнении с порошковой покраской под самые популярные цвета кровельных материалов по палитре RAL.

Преимущества порошковой покраски:

• гладкое покрытие, без трещин и пятен
• антикоррозионная
• стойкость к механическим повреждениям
• термостойкость
• высокая стойкость к химическим агентам
• безвредность для окружающей среды

Внимание! Обратите внимание, что могут быть некоторые различия между цветами и узорами, показанными на рисунке. фотографии и реальные материалы. На цвет, видимый на мониторе покупателя, влияют, среди прочего: аппаратные условия, а также условия фотосъемки, которые могут отличаться для отдельных товаров.

Система гладких кромок с противоскользящим покрытием

• Способ изготовления кромки скамейки: Специальная гладкая обработка кромки скамейки (1) обеспечивает более безопасную сборку и использовать. При использовании скамеек с необработанными краями (2) существует риск заклинивания, также в этих местах скамейки имеют пониженную прочность. В скамейках, предлагаемых нашей компанией, эта проблема устранена. При пробивании отверстий на каждой полке остается запас гладкого неперфорированного материала.

• Противоскользящее покрытие: На каминной полке имеется специально разработанное тиснение. . Они создают противоскользящую защиту и отводят воду с поверхности скамейки.

Антикоррозийная защита

Поскольку элементы кровельных коммуникаций подвергаются многочисленным погодным условиям, наши фундаменты имеют два покрытия, защищающих от коррозии.

Цинковое покрытие

Все элементы изготовлены из оцинкованной стали. Это наиболее эффективный и долговечный метод защиты стали от коррозии. В процессе цинкования атомы цинка проникают во внешний слой стали, образуется поверхностный железо-цинковый сплав, образующий слой, защищающий от коррозии. Долговечность цинковых покрытий, в зависимости от условий, может достигать до 100 лет.

Порошковое лакокрасочное покрытие

Порошковое лакокрасочное покрытие устойчиво к коррозии, химическим веществам, высоким температурам и механическим повреждениям. Этот процесс заключается в нанесении на металлическую поверхность наэлектризованных частиц порошковой краски. Затем элементы, покрытые краской, нагреваются до температуры 140°С – 200°С, в результате чего порошок плавится и полимеризуется.

Все реализуемые элементы кровельных коммуникаций имеют необходимые по закону документы, разрешающие изделие для установки на крыше.

В комплект входит

Инструкция по сборке

• 1 — Кронштейн
• 2 — Кронштейн (люлька) для скамьи у камина
• 3 — Саморезы
• 4 - Скамейка для дымохода
• 5 - Шурупы
• 6 - Стропила
• 8 - Обшивка
• 10 - Кровельный материал
>< /ul>

Комплектация стола трубочиста U состоит из U-образного кронштейна (1), опоры стола трубочиста (2) и платформы стола трубочиста (4). Полная U-образная ступень состоит из U-образного кронштейна (1) и ступеньки дымохода.

Кронштейн П-образного предназначен для установки комплектного фундамента или трубочиста на крышах, покрытых: рубероидом, битумной черепицей, шифером, плоским или трапециевидным листом.

Кронштейн (1) лучше всего прикреплять к стропилам (контррейкам или доскам) с помощью болтов, достаточно длинных для соединения со стропилами. В некоторых случаях при необходимости следует изготовить вспомогательную конструкцию (вспомогательную обрешетку). U-образный кронштейн должен поддерживаться по всей длине. Затем прикрутите опору каминной полки (2) или встроенную ступеньку дымохода к кронштейну (1) винтами M8 x 20 мм. Люлька и подножка должны быть установлены в горизонтальном положении ±3%.

Площадка верстака трубочиста прикручивается к люльке через боковые отверстия в платформе и люльке. Соединение вышеперечисленных элементов следует производить с помощью винтов М8 х 20 мм. Пример схемы сборки узкого или широкого подножки представлен на чертеже.
