Лазерная головка SCULPFUN S10 с воздушным соплом

Лазерный модуль SCULPFUN S10 с высокоскоростной лазерной головкой с воздушным соплом

Применимые станки

SCULPFUN S9/S6pro/S6, ATOMSTACK A5/A5Pro, ORTUR (версия 12 В), ELEKSMAKER и другие лазерные граверы или 3D-принтеры, станки с ЧПУ своими руками.

Как определить, пригоден ли лазер S10 к использованию? Обратите внимание, что входное напряжение лазера S10 составляет 12 В, а S10 имеет 3-контактный интерфейс, подробные фотографии можно просмотреть.

Параметры печатной платы лазера:

Размер платы: 40x40 мм

Печатная плата: плата модуляции 12 В/ШИМ

Входное напряжение: 12 В

Максимальный входной сигнал лазерного модуля: 12 В, 5 А.

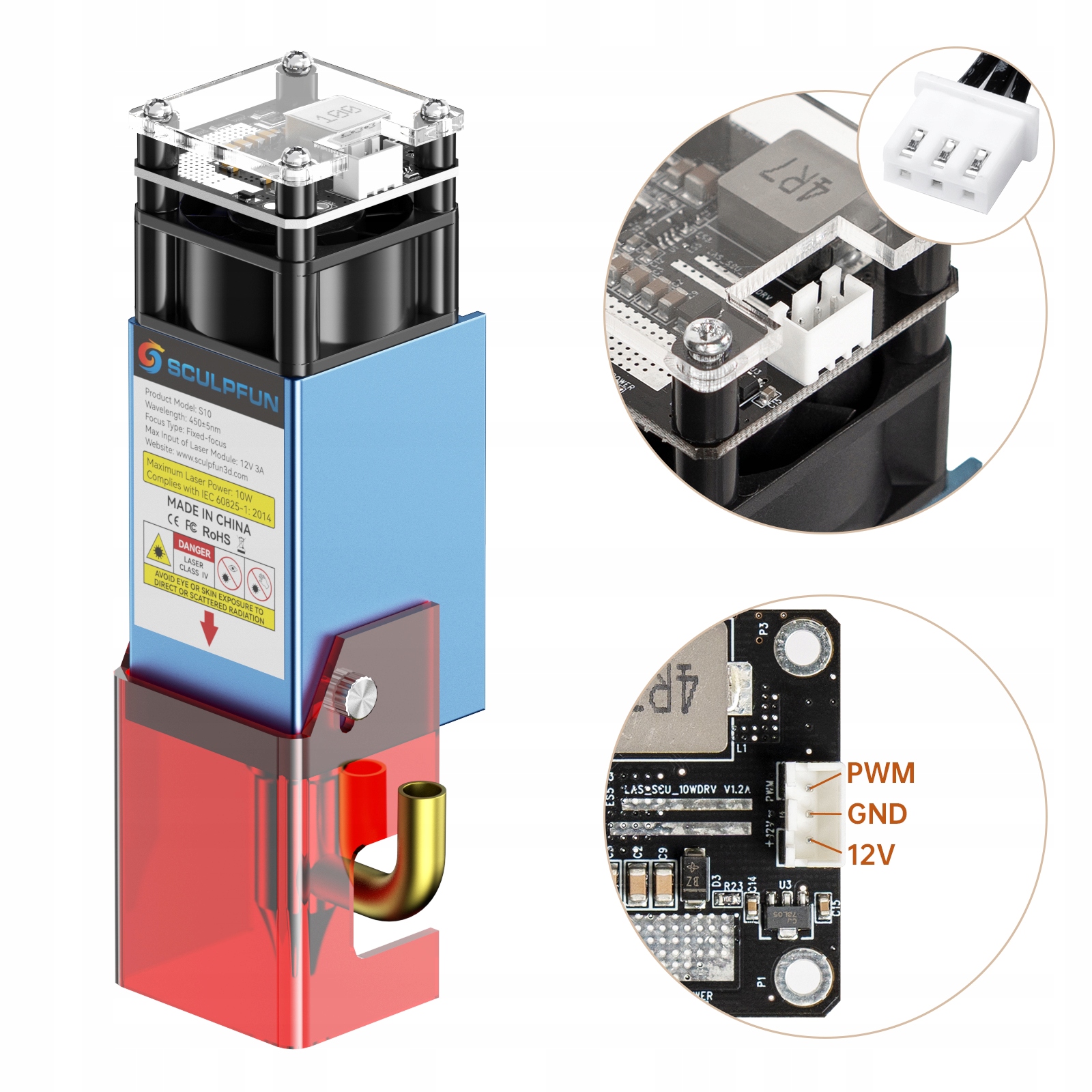

Кабель: HY2.0, 3-контактный разъем (3-проводной кабель, A: PWM+, B: GND, C: VCC).

Вентилятор: Вентилятор 4020, 12 В, 0,15 А.

Скорость вентилятора: 15 000 об/мин.

Рабочая температура: от -20 до 70 градусов Цельсия.

Сверхтонкий лазерный луч высокой плотности мощностью 10 Вт. технология

Выходная мощность лазера S10 увеличена до 10 Вт, что в два раза больше, чем у S9. Но S10 получает тот же ультратонкий лазерный луч толщиной 0,08 мм, что и S9, а это означает, что S10 имеет более высокую плотность энергии, более высокую проникающую способность резки и возможности гравировки.

Мощный высокоскоростной пневмоусилитель

S10 оснащен высокоскоростными пневмофорсунками. Что отличает эту насадку, так это ее усовершенствованная гидродинамическая конструкция, позволяющая лучше использовать давление воздуха. Используя тот же компрессор, S10 обеспечивает более быстрый воздушный поток. Например, при использовании воздушного компрессора производительностью 30 л/мин и давлением 0,03 МПа насадка S10 будет выбрасывать высокоскоростной поток воздуха до 14,5 м/с. Это значительно улучшит проникновение и эффективность резки.

быстрее, сильнее, чище

В сочетании с усовершенствованной высокоскоростной подачей воздуха и лазером высокой плотности мощностью 10 Вт S10 демонстрирует производительность резки древесины, сравнимую с промышленным уровнем: во-первых, значительно повышается эффективность резки и качество резки скорость выше; Во-вторых, проникновение резки сильнее, и он может резать многие породы древесины высокой плотности. 3. Поверхность резки становится чище, а сильный поток воздуха сдувает остатки, очищая поверхность режущего объекта от пятен.< /п>

Быстрее и чище

Усовершенствованный мощный воздушный лазер в S10 может ускорить сжигание материала и остатков, значительно повышая эффективность резки, делая лазерную резку быстрее и чище.

Совместная резка фанеры толщиной 6–10 мм со скоростью 4 мм/с за раз.

Очень чистая режущая кромка без пятен дыма.

Материалы для гравировки и резки

Материалы для резьбы: различные породы дерева (в том числе орех, вишня и другая древесина высокой плотности), МДФ, зигзаг, картон, пластик, кожа, печатная плата, глинозем, 304 нержавеющая сталь, керамика, темный камень.

Режущий материал: все виды древесины (в том числе орех, вишня и другие породы древесины высокой плотности), МДФ, акриловая плита, картон, нетканый материал, бамбук, кожа, несколько пластиковых досок, печатных плат

Выходная мощность лазера: 10 Вт (энергия света)

Внутренний диаметр трахеи: 7,5 мм (рекомендуется использовать воздушный компрессор 30 л/мин, 0,03 МПа, внешний диаметр сопла: 8 мм)

Длина волны лазера 455±5 нм

Тип лазера и фиксированный фокус: лазер с фиксированным фокусом, фиксированный фокус через измерительную колонку 50 мм

Защитная крышка от лазера: имеется со съемным лазерным щитком для защиты глаз. Вы можете регулировать его вверх и вниз или снять очки.

Материал корпуса лазера: алюминиевый сплав;

Универсальная плата модуляции 12 В/ШИМ

Используя обычную плату модуляции 12 В/ШИМ, ее можно адаптировать к обычной материнской плате GRBL или ЧПУ. Вы можете просмотреть фотографии продукта для получения подробной информации.

Широко совместимый дизайн

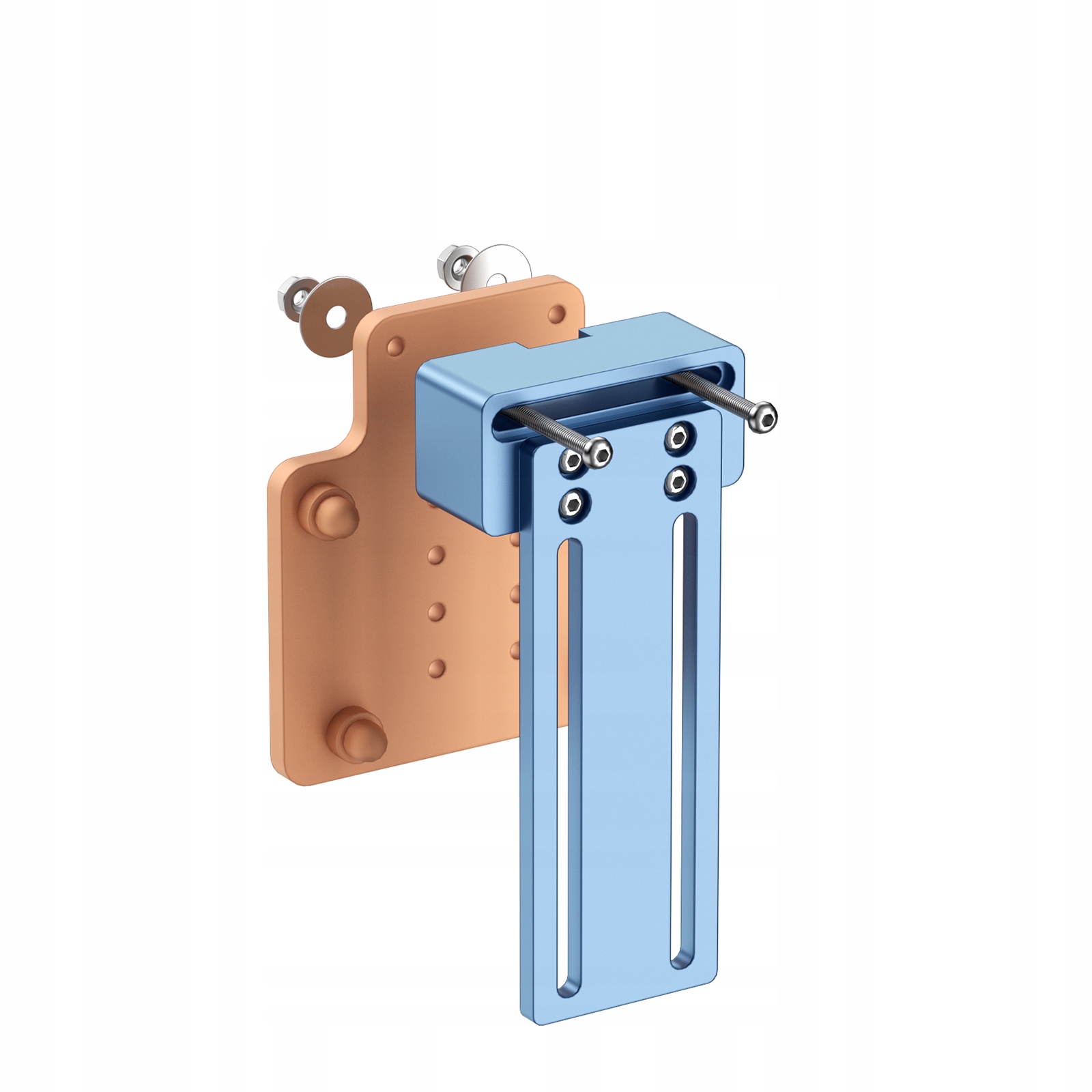

Лазерный модуль SCULPFUN имеет оригинальные и широко совместимые структурные соединительные устройства, которые могут быть хорошо адаптированы к различным лазерным гравировальным станкам. лазерные резаки, 3D-принтеры, фрезерные станки с ЧПУ и т. д. и могут быть установлены на станки различных марок, такие как лазерный гравировальный станок SCULPFUN S9/S6pro/S6, ATOMSTACK A5/A5Pro, ORTUR (версия 12 В) или другие станки DIY.< /п >

Программное обеспечение для лазера: LaserGRBL, LightBurn, LaserGRBL, LightBurn, Benbox, GrblController, LiteFire, поддерживает Windows, поддерживает систему MAC. Поддерживаемые форматы файлов: NC, BMP, JPG, PNG, DXF и другие форматы изображений.

Вес упаковки: 0,85 кг

Размер упаковки: 22,7x13,6x9,5 см

1 воздушная трубка с внутренним диаметром 7,5 мм

1 акриловая защитная крышка

1 лазерная головка S10

1 многофункциональный разъем

1 измерительная колонна 50 мм

1 набор винтов и инструментов

p>

Регулируемая лазерная маска для глаз

S10 Laser оснащен съемным наглазником, поэтому он не бликует даже без очков. Наглазники можно легко снять, когда они не нужны.
