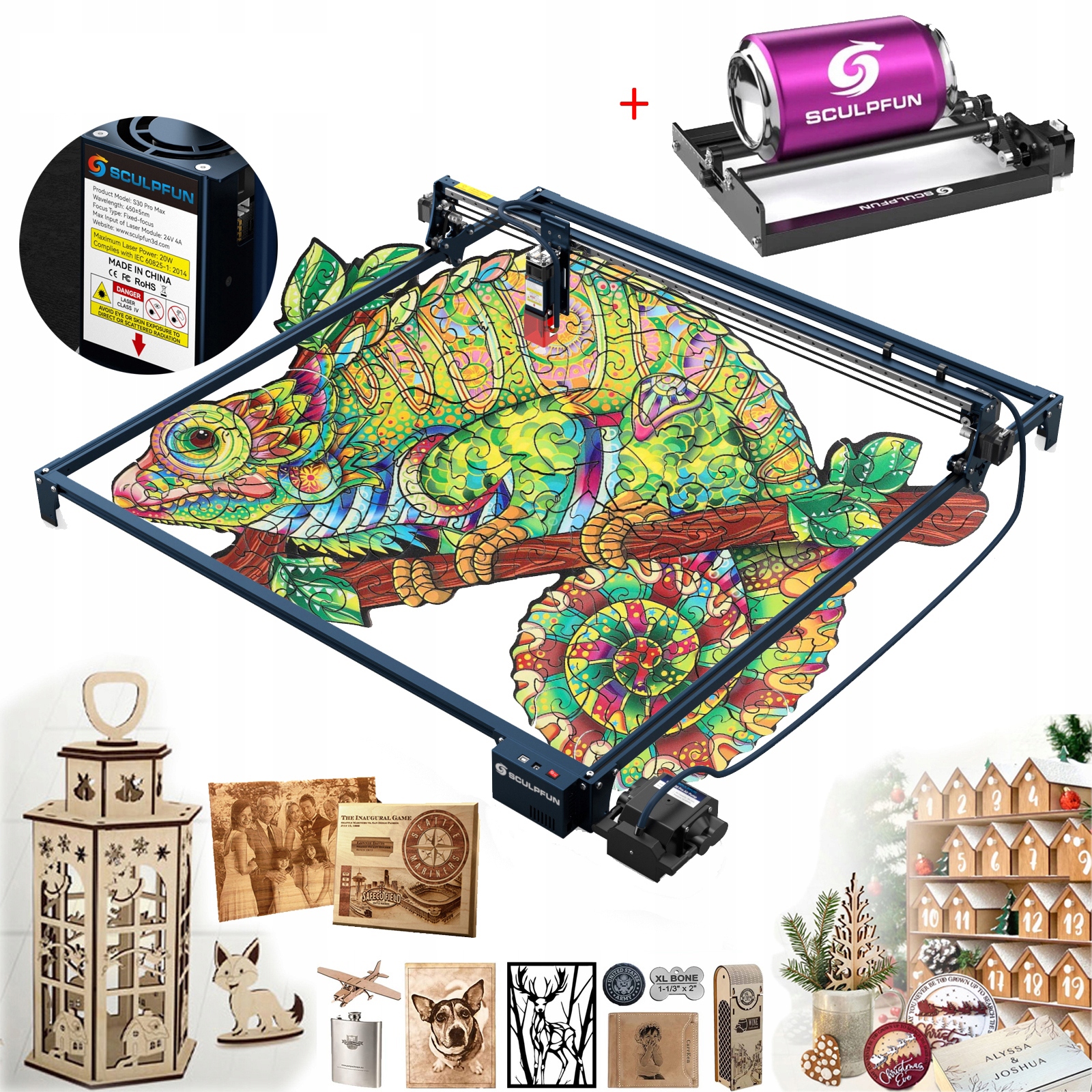

Лазерний гравер SCULPFUN S30 Pro Max 935 * 905 мм + вісь

Похвала профессионалов: это не гравировальный станок, это почти идеальный интеллектуальный компьютер.

Номер модели продукта:

SCULPFUN S30 Pro Max +XL Удлинительный комплект 935 мм*905 мм+ось вращения

Информация о лазере:

Выходная мощность диодного лазера: 20 Вт (обратите внимание, что это энергия света, а не электрическая энергия)

Фокус лазера: 0,08x0,1 мм

Длина волны лазера 455±5 нм

Метод фокусировки : колонка с фиксированной фокусировкой + выдвижное устройство.

Защитная крышка от лазера: оснащена съемной защитной крышкой от лазерного излучения для защиты глаз. Вы можете регулировать его вверх и вниз или снять защитные очки.

Информация о машине:

Точность гравировки: 0,005 мм

Размер области гравировки: стандартная версия — 410 * 400 мм.

Размер рабочей зоны после установки концевого выключателя:

S30: 380x385 мм, S30 pro: 380x385 мм, S30 Pro max: 370x363 мм/p>

Концевые выключатели можно снять, когда они не нужны. Размеры рабочей зоны со снятыми концевыми выключателями:

S30: 385x390 мм, S30 pro: 385x395 мм, S30 Pro max: 375x370 мм

a расширенная версия: 935x400 мм, свободно переключается.

Мощность машины: около 120 Вт.

Воздушный насос:

Тип: воздушный насос, управляемый материнской платой, напряжение 12 В, расход 30л/мин

Внутренний диаметр воздушного шланга: 7,5 мм

Материалы для гравировки/резки:

Материалы для резьбы: различные породы дерева (в том числе орех, вишня и другая древесина высокой плотности), МДФ, зигзаг, картон, пластик, кожа, печатная плата, глинозем, нержавеющая сталь 304, керамика, темный камень.

Режущий материал: все виды древесины (включая орех, вишню и другую древесину высокой плотности), МДФ, акриловый картон, картон, нетканый материал, бамбук, кожа. , некоторые пластиковые доски, печатные платы

Модель продукта: ролик SCULPFUN S10/S30/S30 Pro/S30 Pro Max, увеличивающий область гравировки

Функция: увеличение размера гравировки SCULPFUN S10/S30/S30 Pro/S30 Pro Max до 935x905 мм

Вес упаковки: 4,8 кг

Размер упаковки: 1190*230*90 мм

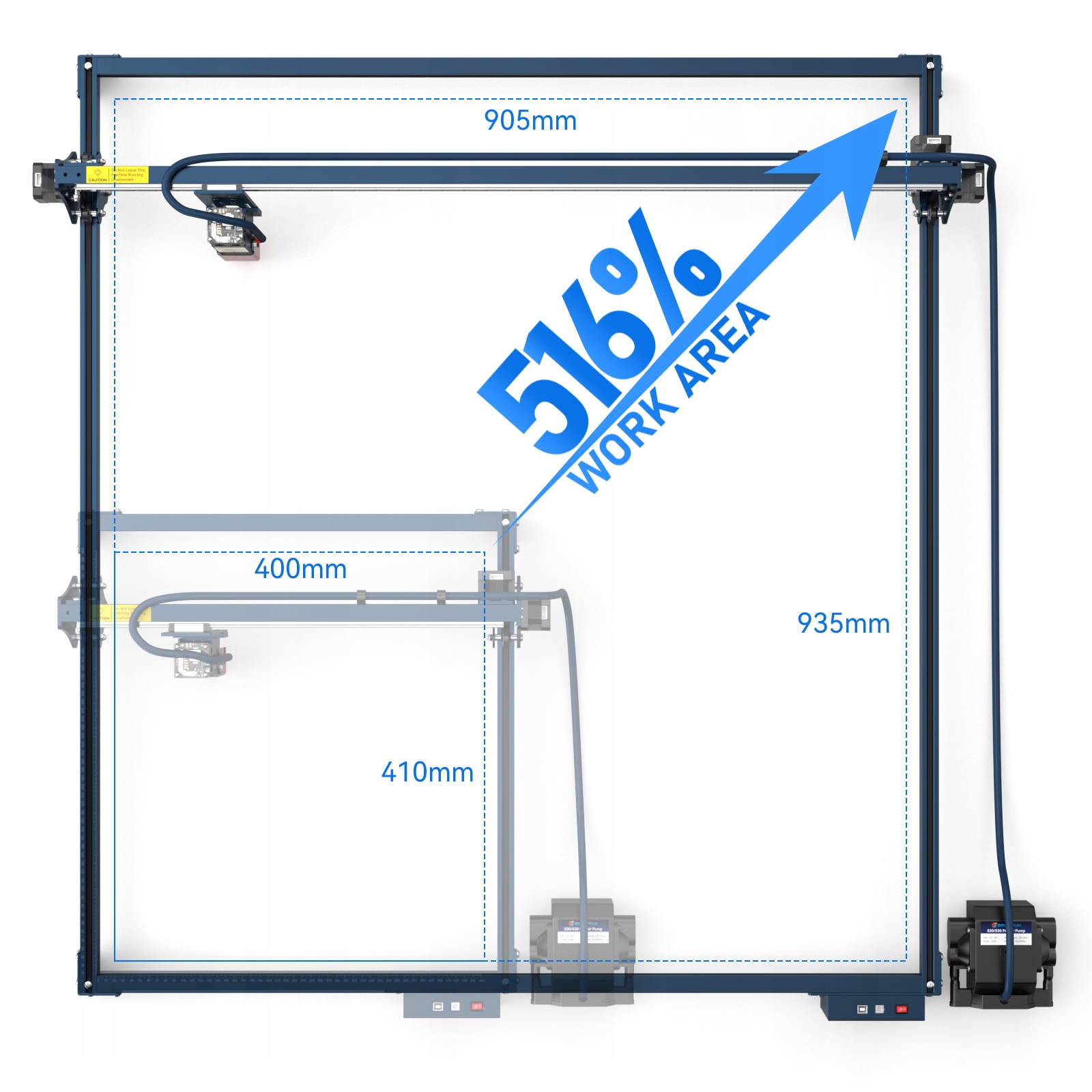

1. Быстрое увеличение площади гравировки более чем в 5 раз: заменяя балку рамы серии S10/S30, вы можете быстро добиться огромной площади гравировки 935x905 мм, что составляет 516% от стандартной серии S10/S30. Может использоваться для S10/S30/S30 Pro/S30 Pro Max.

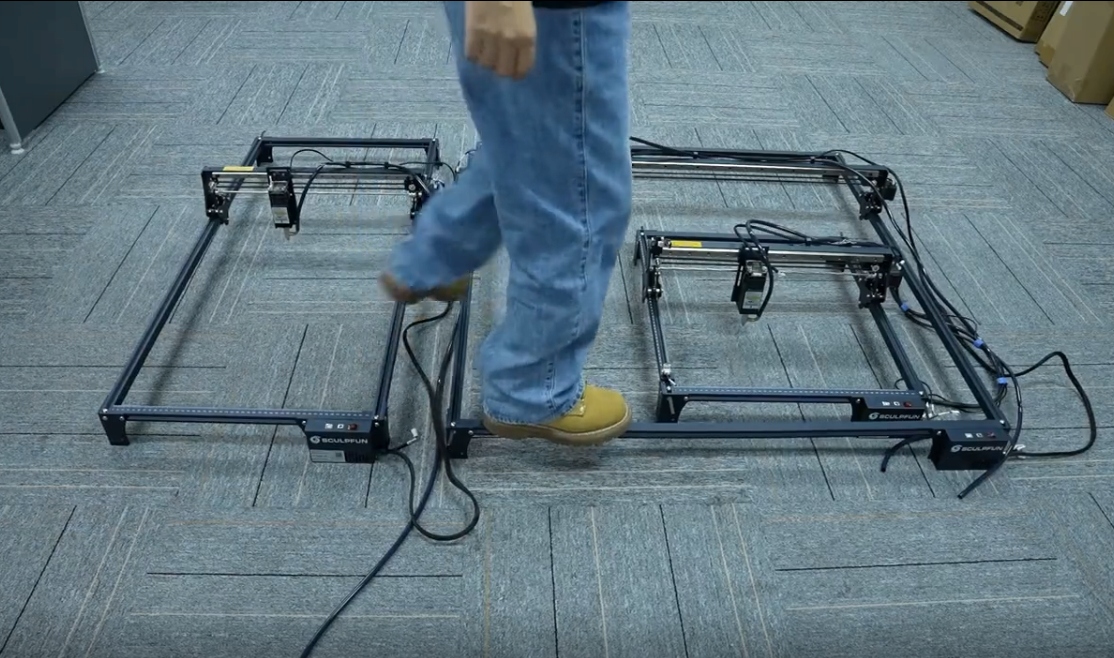

2. Мощная конструкция с двумя двигателями: комплект расширения оси XY SCULPFUN имеет конструкцию с двумя двигателями, которые могут легко управлять тяжелой осью X, сохраняя прочность и точность во время движения.

3. Зарезервированные отверстия для концевых выключателей: отверстия для концевых выключателей зарезервированы на расширенной оси Y S10/S30/S30Pro, и функцию концевого выключателя все еще можно использовать.

4. Полный комплект аксессуаров для непосредственного использования: в список продукции входят все другие необходимые аксессуары для расширения площади, включая двигатели, монтажные пластины для двигателей, монтажные пластины для лазера, удлинительные кабели, ремни и винты. Никаких дополнительных аксессуаров покупать не нужно.

5. Точная обработка и испытания: Удлинительный вал и трос прошли строгие испытания, чтобы сохранить ту же точность и стабильность, что и у стандартных гравировальных станков серии S10/S30. Гарантия высокого качества гравировки и резки.

Модель продукта: вращающийся ролик SCULPFUN.

Ознакомление с продуктом:

Как использовать: отсоедините проводку двигателя оси Y станка для лазерной гравировки, подключите вращающийся ролик SCULPFUN к Кабель оси Y, и вы можете начать его использовать. Нет необходимости задавать параметры в программном обеспечении, поскольку линейная скорость поверхности цилиндра такая же, как исходная скорость оси Y.

Доступное пространство для гравировки: диаметр цилиндра 6-150 мм, длина цилиндра. 0-230 мм

Совместимое программное обеспечение: Lightburn, LaserGRBL, Benbox, GrblController, LiteFire и т. д. Нет необходимости настраивать программное обеспечение, поскольку линейная скорость поверхности цилиндра такая же, как исходная скорость оси Y.

Совместимые станки: подходят для всех типов гравировальных станков с материнскими платами GRBL, включая SCULPFUN, Ortur, NEJE, ATOMSTACK и других гравировальных станков.

Регулировка расстояния между роликами: расстояние между роликами может быть изменено. регулируется бесступенчато путем скольжения и может фиксироваться вручную, затягивая винты.

Похвала профессионалов: это не гравировальный станок, это почти идеальный интеллектуальный компьютер.

Система пневматической помощи с автоматическим управлением: традиционная пневматическая помощь адаптера всегда будет включен и не контролируется во время процесса гравировки, и выгравированный рисунок превратится в размытый туман. Серия S30 Pro Max оснащена 32-битной материнской платой с системой Airassist и управляемым воздушным насосом.При гравировке вы можете интеллектуально управлять переключателем системы подачи воздуха с помощью кнопки M8 программного обеспечения LightBurn, что делает гравировку и резку очень чистыми и очень подходящими для изготовления изысканных изделий. подарки.

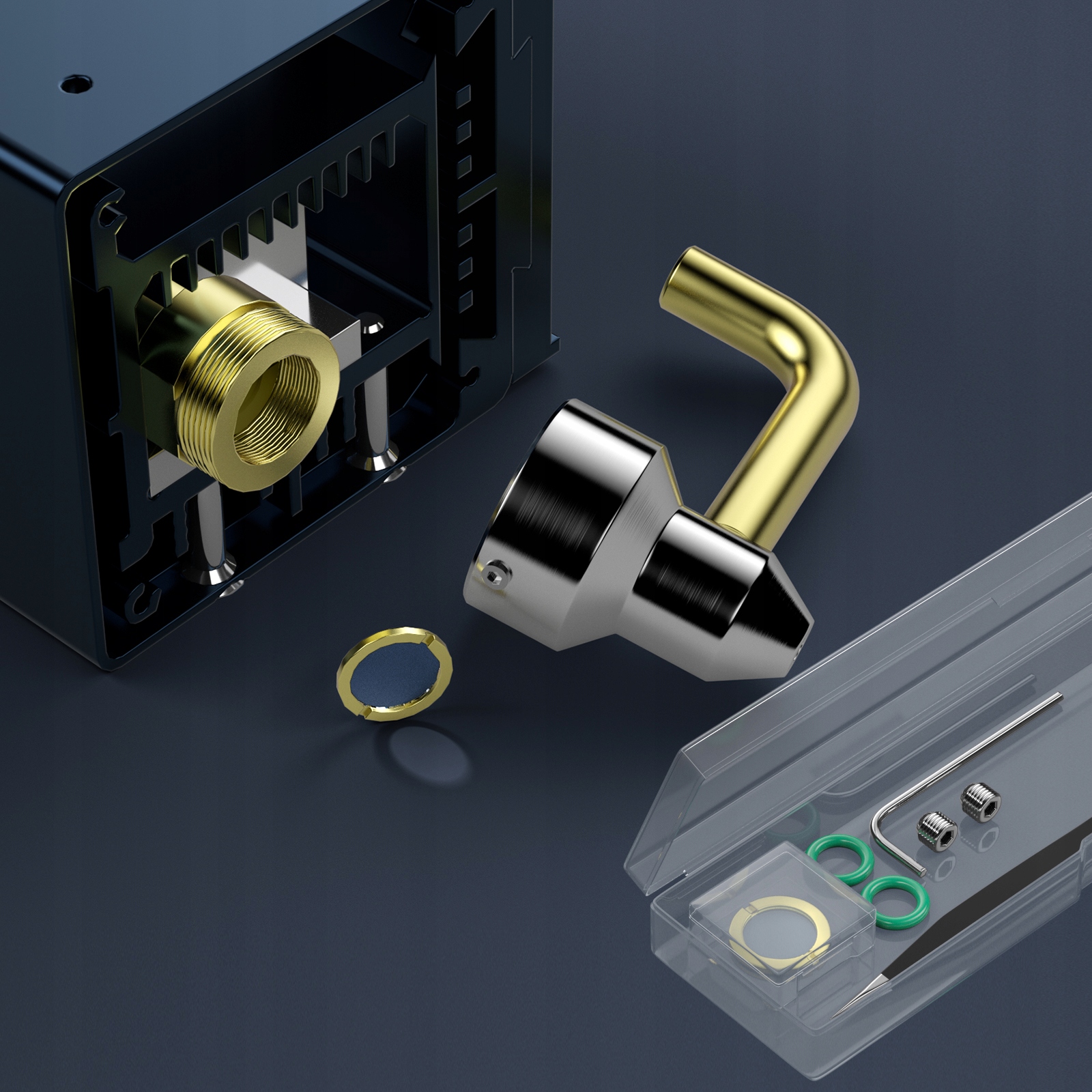

Сменная защитная линза: в лазере серии S30 Pro Max используется инновационная сменная линза, которая значительно увеличивает срок службы лазера, который более чем в 10 раз дольше, чем у других обычных лазеров. Если линза повреждена или используется в течение длительного времени, ее можно заменить, чтобы восстановить режущую способность. В комплект поставки входит бесплатная линза, дополнительные линзы можно легко приобрести в SCULPFUN.

Встроенная воздушная форсунка высокого давления: серия S30 Pro Max оснащена современной металлической пневматической форсункой высокого давления, которая может генерировать поток воздуха под высоким давлением под воздушным насосом, что значительно улучшает эффективность резки и скорость резки в 5 раз быстрее, чем без помощи воздуха. Мощный поток воздуха сдувает остатки, делая поверхность резки очень чистой.

В серии S30 Pro Max используется ультратонкая технология лазерной обработки, фокус лазера тоньше волоса и очень эффективен для гравировки. или резка.

p>

Лазер S30 Pro Max мощностью 20 Вт обеспечивает высочайшую скорость резки, подходящую для профессионалов, магазинов или фабрик.

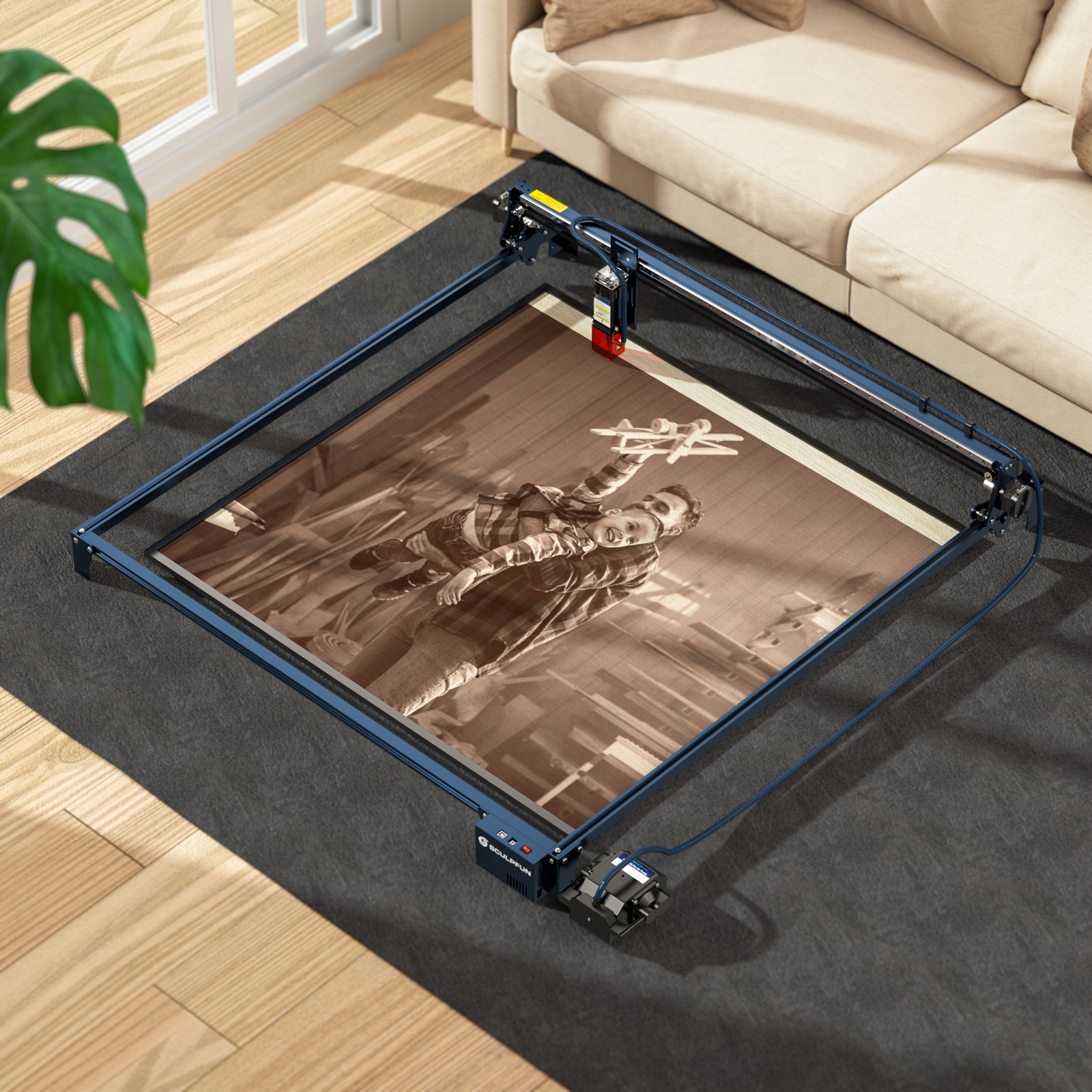

Расширяемая область гравировки по двойной оси XY: серия S30 pro Max использует инновационную расширяемую конструкцию по оси XY, исходная область гравировки составляет около 400 x 400 мм. Вы можете купить комплект расширения оси Y, чтобы расширить область гравировки до 935 x 400 мм; купите комплект расширения оси XY, чтобы увеличить максимальную область гравировки 935x905 мм, чтобы лучше справляться с большими работами по гравировке или резке.

Измерительная линейка под прямым углом: на оси X и оси Y имеются точные линии шкалы, образующие прямоугольная мерная линейка, которая удобна для быстрого измерения размеров гравируемого объекта. Диапазон гравировки большой площади 410x400 мм может удовлетворить ваши различные потребности в гравировке.

Обновление 32-разрядной материнской платы с воздушной подушкой: новейшая 32-разрядная материнская плата поддерживает автоматическое управление воздушной подушкой. Зарезервируйте функцию автономной печати Bluetooth, SD-карту. (Комплект обновления продается отдельно)

Точность резки промышленного уровня: в серии S30 Pro Max используется чрезвычайно прочная и точная линейная направляющая по оси X, обеспечивающая точность гравировки промышленного уровня. Сравнивая мелкие детали гравировки, серия S30 Pro Max не имеет волнистого рисунка, который появляется на обычных гравировальных станках.

Съемная лазерная маска для глаз: серия S30 Pro Max оснащена съемной маской для глаз, которая не не слепит даже без очков. Более того, если он вам не нужен, вы можете легко его разобрать.

Материнская плата: 32-битная материнская плата с воздушной подушкой, резервный Bluetooth, функция автономной печати с SD-карты. (Комплект обновления продается отдельно)

Прочная и долговечная рама: Серия S30 pro Max изготовлена ​​из прочного алюминиевого сплава, ее рама без повреждений выдерживает до 50 кг и очень прочна. Рама может использоваться в течение длительного времени и сохранять высокую точность, когда машина нуждается в модернизации, модернизировать требуется только новейший лазер.

Безопасная конструкция: стальная накладка размера А4 может хорошо защитить стол от лазерного повреждения. Изолировать опасность пожара. На машине имеется очень безопасный и видимый выключатель питания, который позволяет быстро отключить питание в случае чрезвычайной ситуации.

Источник питания:

Потребляемая мощность: 100–240 В переменного тока, Выход 50/60 Гц: 24 В, 5 А

Вес упаковки: 7,53 кг

Размер упаковки: 62,3*24*22,5 см

Сертификация: CE FCC RoHS Сертификация FDA ICE

Операционное программное обеспечение: LightBurn (с функцией подачи воздуха M8), LaserGRBL, LightBurn, Benbox, GrblController, LiteFire, поддерживает Windows, поддерживает MAC. Поддерживаемые форматы файлов: NC, BMP, JPG, PNG, DXF и другие форматы изображений.

Метод передачи данных: подключение USB или беспроводное соединение Bluetooth

Упаковочный лист гравировального станка SCULPFUN S30 Pro Max:

1 x S30 Pro Max Laser

1× комплект для ремонта лазера

1× автоматический воздушный насос 12 V

3 деревянных доски А4 толщиной 3 мм

2 концевых выключателя

1 блок питания 12 В, 5 А

1 шнур питания

1 × USB-кабель

1 × Трахея

1 × установочный комплект

1 × лазерные очки

1 x Металлическая опорная пластина A4

Шаги 1–6 Установите пакет

1× Руководство

1 x Сборка оси X

2 x X-профили

2 × Y-профили

1 × блок управления

3 опоры

PS: Инструкция включена обслуживание на польском языке.

Упаковочный лист удлинительного вала SCULPFUN XY:

1× передняя балка 990 мм

1× задняя балка 990 мм

1× левая балка 1100 мм

1× Правая балка 1100 мм

1 x X балка 1030 мм

1 × линейная направляющая

1 × двигатель

1× монтажная пластина для двигателя

1 × монтажная пластина для лазера

1 × поясная сумка

1 × удлинительный комплект

1 × расширенная трахея

1 × расширенная трахея

p>

1 × набор винтов

Упаковка товара:

Размер товара: 27х22х5 см.

Размер упаковки товара: 34*25*9 см.

Вес упаковки товара: 1,5 кг.

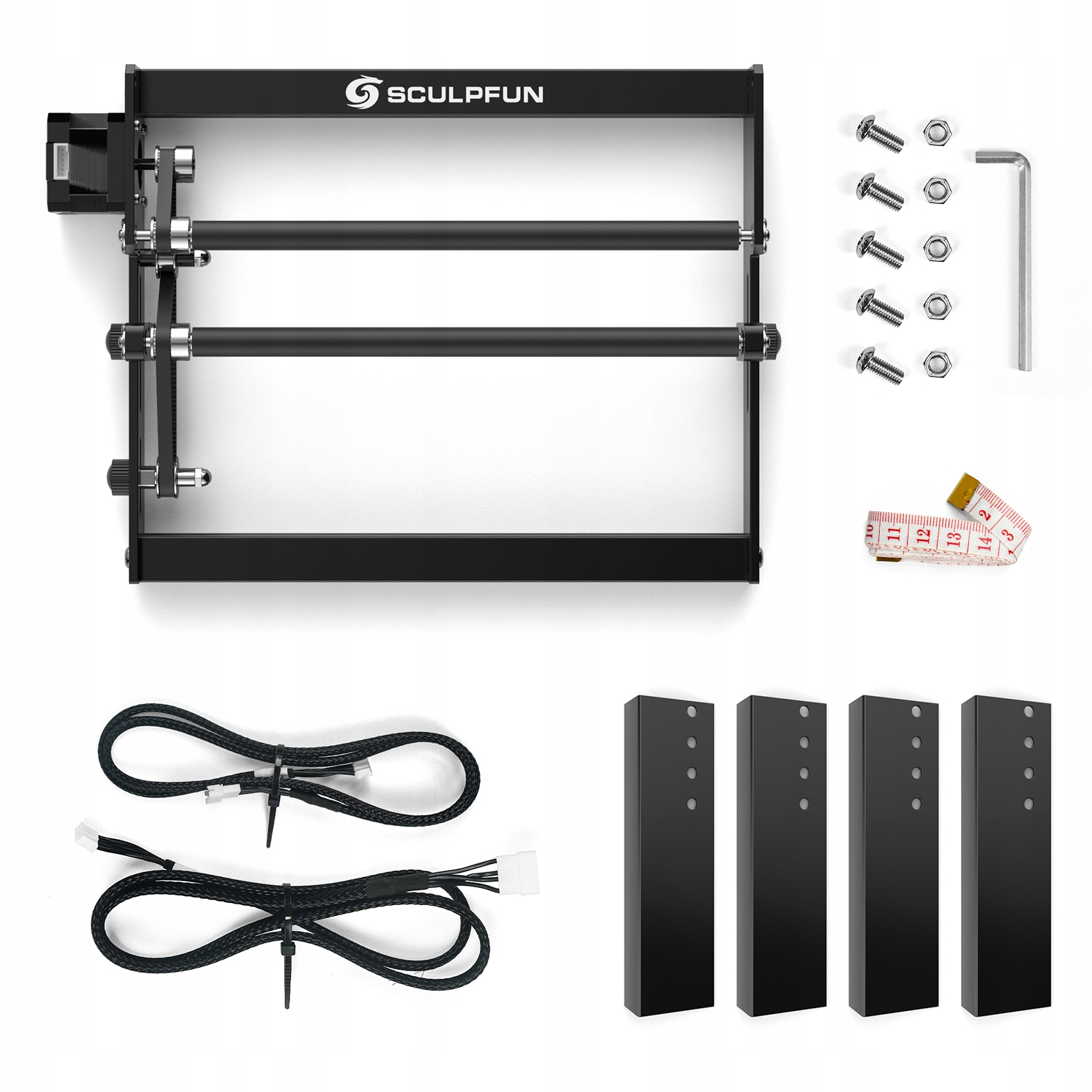

Упаковочный лист лазерного вращающегося ролика SCULPFUN:

1 роликовое устройство

1 кабель типа A

1 кабель типа B

4× поднимите ноги

1× мешок с винтами

1× мягкая линейка

1× руководство пользователя

Внимание:

● Из-за высокой мощности лазера запрещается эксплуатировать гравировальный станок без присмотра. Если вас нет рядом, пожалуйста, прекратите.

•Подробное описание станка можно найти в руководстве по настройке параметров.

• При работе с лазерным гравировальным станком установите лазерную безопасность. крышка; если он не установлен, наденьте защитные очки.

•Не прикасайтесь к лазеру руками, иначе можно обжечь руки.

•Избегайте сильных ударов по аппарату.

Детям до 14 лет не разрешается использовать этот продукт, а детям старше 14 лет требуется присмотр взрослых.

•Не направляйте лазер непосредственно на отражающие предметы. предметы, так как это может привести к травме оператора или лазерным ожогам.

1. Лазерная безопасность

В этом устройстве используется лазер класса 4. Мощность лазера слишком высока и может привести к травмам глаз и ожогам кожи. Мы установили на лазер лазерный экран, который может фильтровать рассеянный свет в фокусе лазера. Очки раздали, при необходимости вы можете их принести.

2. Пожарная безопасность

Высокоинтенсивный лазерный луч генерирует очень высокие температуры и большое количество тепла, поскольку материал сгорает или испаряется в процессе резки. Попробуйте проветрить помещение или установить вытяжное оборудование. Некоторые материалы могут загореться при резке, особенно легковоспламеняющиеся материалы, такие как дерево и бумага. Во время процесса гравировки постарайтесь положить металлические или другие огнеупорные прокладки на нижнюю часть гравировального станка, чтобы обеспечить безопасность стола или верстака. Убедитесь, что у вас под рукой есть эффективный огнетушитель.

3. Безопасность материала

Не режьте материалы с неизвестными параметрами. Рекомендуемые материалы для гравировки: дерево, акрил, бамбук, кожа, ткань, бумага, металлокерамика с черным покрытием. Не рекомендуемые материалы: блестящие металлы, прозрачные материалы, светоотражающие материалы, пластик и т. д.

4. Безопасно в использовании.

Гравировальный станок можно использовать только горизонтально. Убедитесь, что гравировальный станок неподвижен и надежен. На четырех штативах имеются монтажные отверстия, которые можно прикрепить к верстаку вместе с другими устройствами. Не допускайте случайного перемещения или падения рабочей поверхности во время работы и возникновения пожара; Категорически запрещается направлять лазер на людей, животных или любые легковоспламеняющиеся материалы, независимо от того, находятся они в рабочем состоянии или нет. Подростки должны находиться под присмотром родителей во время использования, а использование лазеров должно охраняться с их стороны, и никто не должен работать без присмотра, чтобы предотвратить случайные возгорания.

5. Безопасность настройки параметров.

При резке толстой древесины или плит МДФ рекомендуется увеличить скорость, а скорость резки слишком низкая. Лазер прожжет внутреннюю часть деревянной доски или плиты МДФ и вызовет возгорание. Рекомендуется скорость резки не менее 300 мм/мин
