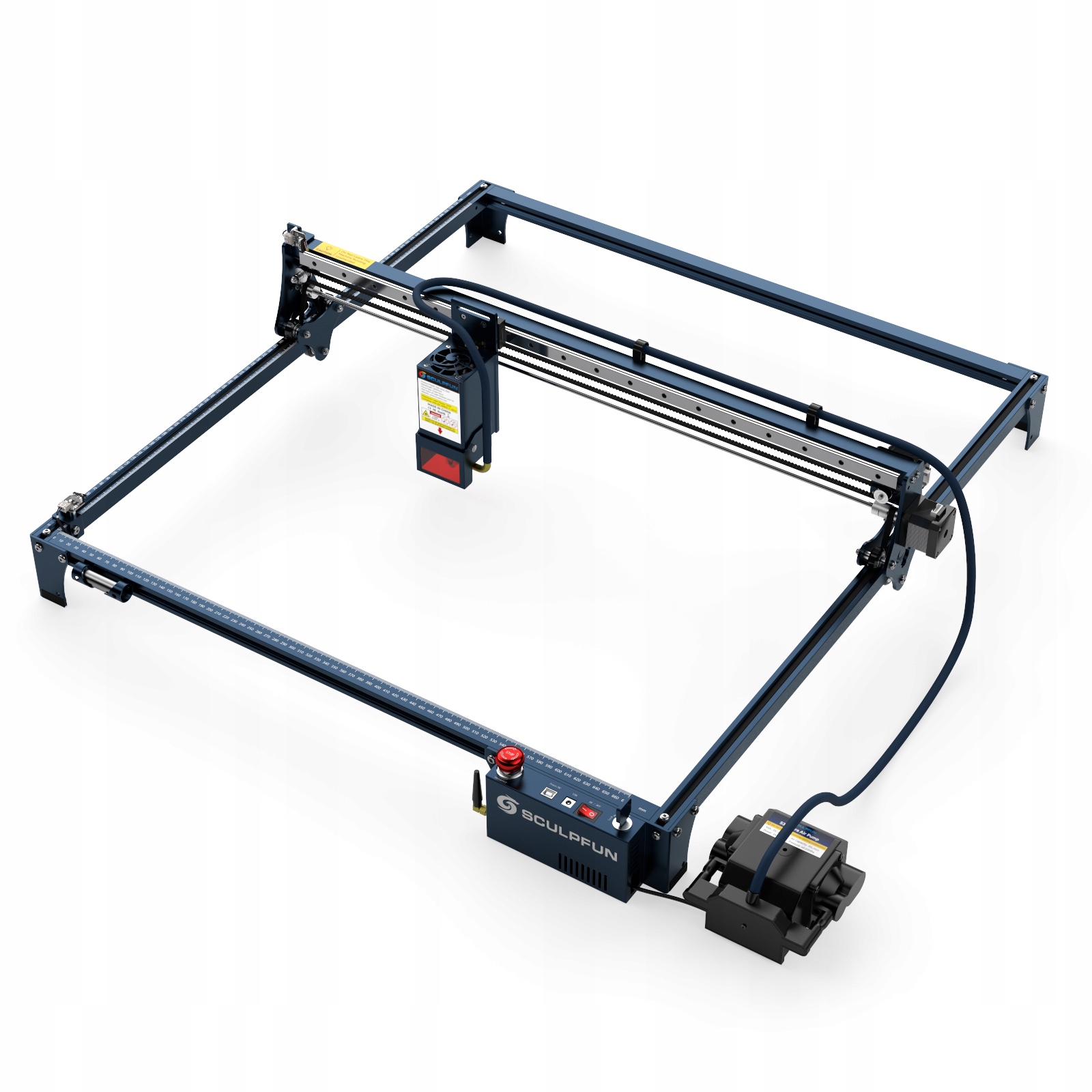

Лазерный гравировальный станок SCULPFUN S30 Ultra-33W-36W. Площадь гравировки 600*600 мм. Автоматическая система Air Assist со сменными объективами. Включает материнскую плату комплекта обслуживания лазера Air Assist M8.

Модель продукта: SCULPFUN S30 Ultra-33W-36W

Информация о лазере:

Выходная мощность диодного лазера: 33 Вт (обратите внимание, что это энергия света, а не электрическая энергия)

Фокус лазера: 0,08x0,08 мм

Длина волны лазера 455±5 нм

Метод фокусировки: фиксированная фокусирующая колонна + выдвижное устройство

Защитная крышка для лазера: оснащена съемным защитным экраном для лазера для защиты глаз. Вы можете регулировать его вверх и вниз или снять крышку наглазника.

Информация о машине:

Точность гравировки: 0,005 мм

Размер области гравировки: стандартная версия — 600 *600 мм

Электрическая мощность машины: около 156–165 Вт

Область гравировки 600*600 мм: фактическая площадь гравировки составляет 600*600 мм, что делает многие ваши работы не ограниченными по площади, и вы можете выполнить большую часть крупномасштабных работ по резке. Тем более, что площади 600*600мм вполне достаточно, а срок службы чрезвычайно велик, и необходимости модернизировать конструкцию в дальнейшем практически нет.

Размер машины

Внешние размеры:

800*840 мм (включая хост, балку оси X)

750*800 мм (одна рама)

Внутренние размеры:

700*760 мм (внутренний размер рамы)

600*600 мм (рабочий ход)

высота:

80 мм (одинарная рамка)

220 мм (включая балку оси X)

Небольшая погрешность при ручном измерении

Обновленная 32-разрядная материнская плата с функцией подачи воздуха: новейшая 32-разрядная материнская плата поддерживает функцию автоматической подачи воздуха, поддерживает беспроводное соединение Bluetooth для управления устройством и не ограничена расстоянием USB-кабеля.

Обновленные три варианта лазера: 11 Вт, 22 Вт, 33 Вт. В лазере серии S30 Ultra используется один модернизированный диод мощностью 6 Вт, что увеличивает фактическую мощность лазера и возможности резки, а также предусмотрено три варианта лазера 11 Вт, 22 Вт и 33 Вт.

Та же серия и та же структура, легко расширяется: модели серии S30 Ultra поддерживают высокую степень совместимости с точки зрения дизайна, блоки питания S30 Ultra 11 Вт/22 Вт/33 Вт, структуры лазерных кабелей и интерфейсы одинаковы. , 11W-22W-33W просто замените лазерную головку без каких-либо других изменений.

Профессиональная безопасная конструкция: серия S30 Ultra оснащена аварийным выключателем и замком для защиты детей. В аварийной ситуации нажатие кнопки аварийной остановки может остановить машину; После вынимания ключа аппарат невозможно включить, что может предотвратить его случайное включение детьми.

Ящик для инструментов, ящик для ремонта лазера, держатель колонки с фиксированной фокусировкой: S30 Ultra предлагает профессиональные ящики для хранения инструментов и Ящики для инструментов для обслуживания, в том числе механические гаечные ключи, пинцеты, очистители сопел и т. д., все из которых удобно хранятся в ящиках для хранения настроек. Кроме того, на машине имеется профессиональный ящик для хранения колонок с фиксированным фокусом, который удобен для хранения колонки с фиксированным фокусом.

Усовершенствованный 42-битный шаговый двигатель. Модернизированный 42-битный шаговый двигатель обеспечивает достаточную мощность для обеспечения движения машины на высокой скорости. Крутящий момент достигает 4,2 Кг·см, или 3,1 Кг·см у обычных машин. В будущих обновлениях, даже если лазер или полезная нагрузка станут тяжелее, нет необходимости заменять двигатель.

Сменная защитная линза: в лазере серии S30 Ultra используется инновационная сменная линза, которая значительно продлевает срок службы лазера, который более чем в 10 раз дольше, чем у других лазеров общего назначения. Если линза повреждена или после длительного использования, ее можно заменить, чтобы восстановить ее режущую способность. В комплект поставки входит одна бесплатная линза, линзы очень дешевы, и их можно легко приобрести в SCULPFUN.

Съемная лазерная защита для глаз: Серия S30 поставляется со съемной стеклянной защитой для глаз, которая не будет слепить свет, даже если вы не носите очки. Кроме того, вы можете легко разобрать его, если он вам не нужен.

Встроенная воздушная форсунка высокого давления: серия S30 Ultra оснащена современной металлической пневматической форсункой высокого давления, которая может генерировать поток воздуха под высоким давлением под воздушным насосом, что значительно повышает эффективность резки, а скорость резки более чем в 5 раз выше, чем без помощи воздуха. Мощный поток воздуха сдувает остатки, оставляя поверхность резки очень чистой.

Прочная и долговечная рама: серия S30 изготовлена ​​из прочного алюминиевого сплава, а ее рама без повреждений выдерживает вес до 50 кг, что является очень прочным. Рама может использоваться в течение длительного времени и сохранять высокую точность. Когда станок нуждается в модернизации, просто обновите новейший лазер.

Точность резки промышленного уровня: в S30 Ultra используется чрезвычайно прочный и точный линейный станок толщиной 0,005 мм. X-образная направляющая для достижения точности гравировки промышленного уровня. По сравнению с мелкими деталями гравировки, S30 Ultra не имеет волнистых узоров, которые появляются на обычных гравировальных станках.

Операционное программное обеспечение: LightBurn (с функцией подачи воздуха M8), LaserGRBL, LightBurn, Benbox, GrblController, LiteFire, поддерживает Система Windows, поддерживает систему MAC. Поддерживаемые форматы файлов: NC, BMP, JPG, PNG, DXF и другие форматы изображений.

Метод передачи данных: USB-соединение или беспроводное соединение Bluetooth

Источник питания:

Входная мощность: 100–240 В переменного тока, 50/60 Гц Выход: 24 В, 7 А

Вес упаковки: 9,9 кг+4,8 кг

Размер упаковки: 865*247* 235 мм+1190 *230*90 мм

Сертификация: CE FCC RoHS сертификат FDA ICE

Воздушный насос:

Тип: воздушный насос, управляемый с материнской платы, напряжение 24В, расход 30л/мин

Внутренний диаметр воздушного шланга: 7,5 мм

Материнская плата: 32-битная материнская плата с воздушной подушкой, поддерживает беспроводное соединение Bluetooth.

Упаковочный лист гравировального станка SCULPFUN S30 Ultra-33W:

1× лазер S30 Ultra 33W

1× крышка лазерного фонаря

1× ремонтный комплект лазера

1×24В автоматический воздушный насос

2×460*230*3 мм деревянная доска

2×460*230 алюминиевая защитная доска

2 концевых выключателя

1 блок питания 24 В, 7 А

1 шнур питания

1 USB-кабель

1 резиновый воздушный шланг

1× ящик для инструментов

1× лазерные очки

Установочный пакет, этапы 1–6

1× руководство пользователя

1× руководство пользователя

p>

1× ось X в сборе

2 x X-профиля

2 x Y-профиль

1× блок управления в сборе

3 опорных ножки

1 сумка с кабельным зажимом

1x крепление для колонки с фиксированным фокусом

1x набор запасных винтов

1x анти- противоскользящий коврик

Материал для гравировки/резки:

Материалы для резьбы: все виды древесины (включая орех, вишню и другую древесину высокой плотности), МДФ, камень, картон, пластик, кожа, печатная плата, глинозем. , нержавеющая сталь 304, керамика, темный камень.

Материалы для резки: все виды древесины (включая орех, вишню и другую древесину высокой плотности), МДФ, акриловый картон, картон, нетканый материал, бамбук. чипсы, кожа, некоторые пластиковые платы, печатные платы

Меры предосторожности:

●Из-за мощной мощности лазера запрещается эксплуатировать гравировальный станок без присмотра. Пожалуйста, храните его, когда вас нет рядом.

●Для получения подробных инструкций по использованию станка обратитесь к руководству по настройке параметров.

•Во время работы с лазерным гравировальным станком, пожалуйста, установите крышку лазерной защиты; если он не установлен, наденьте защитные очки.

•Не прикасайтесь к лазеру руками, так как вы можете обжечься.

•Избегайте сильных ударов по устройству.

● Детям до 14 лет не разрешается использовать этот продукт, а детям старше 14 лет требуется присмотр взрослых.

● Не направляйте лазер непосредственно на отражающие объекты, так как это может привести к травме оператора или ожогу лазера.

Меры предосторожности:

1. Лазерная безопасность

В этом устройстве используется лазер класса 4. Мощность лазера слишком высока и может привести к травмам глаз и ожогам кожи. Мы установили на лазер лазерный экран, который может фильтровать рассеянный свет в фокусе лазера. Очки раздали, при необходимости вы можете их принести.

2. Пожарная безопасность

Высокоинтенсивный лазерный луч генерирует очень высокие температуры и большое количество тепла, поскольку материал сгорает или испаряется в процессе резки. Попробуйте проветрить помещение или установить вытяжное оборудование. Некоторые материалы могут загореться при резке, особенно легковоспламеняющиеся материалы, такие как дерево и бумага. Во время процесса гравировки постарайтесь положить на нижнюю часть гравировального станка металлические или другие огнеупорные прокладки, чтобы обеспечить безопасность стола или верстака. Убедитесь, что у вас под рукой есть эффективный огнетушитель.

3. Безопасность материала

Не режьте материалы с неизвестными параметрами. Рекомендуемые материалы для гравировки: дерево, акрил, бамбук, кожа, ткань, бумага, металлокерамика с черным покрытием. Не рекомендуемые материалы: блестящие металлы, прозрачные материалы, светоотражающие материалы, пластик и т. д.

4. Безопасно в использовании.

Гравировальный станок можно использовать только горизонтально. Убедитесь, что гравировальный станок неподвижен и надежен. На четырех штативах имеются монтажные отверстия, которые можно прикрепить к верстаку вместе с другими устройствами. Не допускайте случайного перемещения или падения рабочей поверхности во время работы и возникновения пожара; Категорически запрещается направлять лазер на людей, животных или любые легковоспламеняющиеся материалы, независимо от того, находятся они в рабочем состоянии или нет. Подростки должны находиться под присмотром родителей во время использования, а использование лазеров должно контролироваться с их стороны, и никто не должен работать без присмотра, чтобы предотвратить случайные возгорания.

5. Безопасность настройки параметров.

При резке толстой древесины или плит МДФ рекомендуется увеличить скорость, а скорость резки слишком низкая. Лазер прожжет внутреннюю часть деревянной доски или плиты МДФ и вызовет возгорание. Рекомендуется скорость резки не менее 300 мм/мин
