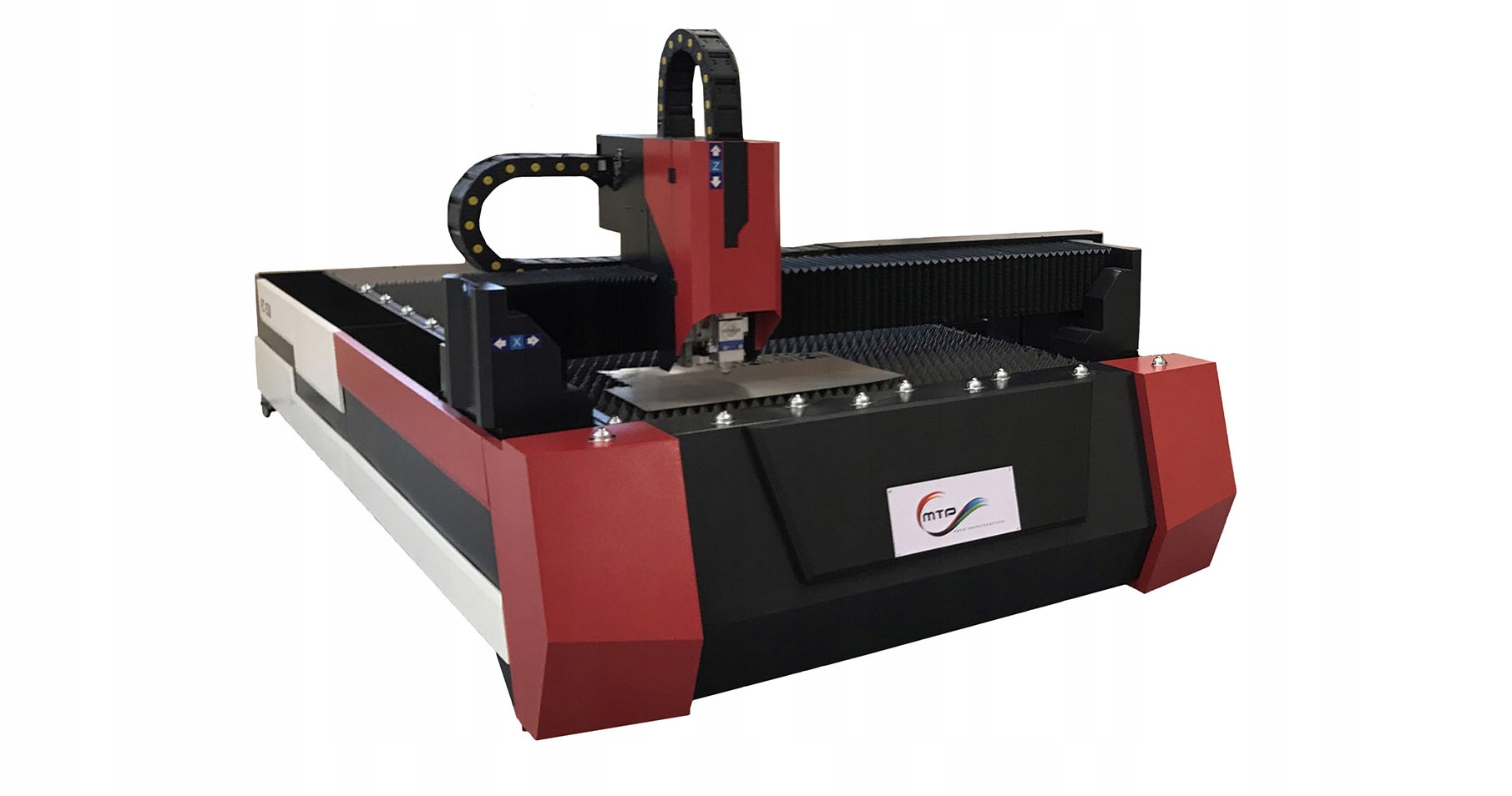

Станок для лазерной резки Fiber 3015 Raycus мощностью 1000 Вт с автофокусом

Конструкция машины основана на модели HS-G3015 с приводом от комбинации серводвигателей и пошаговой реечной передачи.

Эта система позволяет добиться высокой точности 0,03 мм и при этом высокой скорости и допустимого ускорения ускорения 1,5 G.

Преимущества такого сочетания проявляются прежде всего при обработке элементов сложной формы.

Устройство оснащено стационарным столом с рабочей поверхностью 3000х1500 мм (опционально дополнительная сменная платформа).

Управление станком осуществляется с помощью программы CypCut – для поверхностной резки.

Исходные данные для поверхностной резки импортируются в самом популярном формате .dxf, который можно генерировать из множества различных программ.

Станок выполнен без корпуса, что в случае с волоконным лазером полностью соответствует европейским нормам.

Энергия от лазерного источника не подается к месту резки через систему зеркал, как в случае со старыми CO2-лазерами, но за счет использования оптоволокна в армированном кабеле.

Такое решение существенно упрощает эксплуатацию и регулирование установки, повышая ее надежность и устойчивость к вибрациям в условиях эксплуатации. промышленные условия.

Технические параметры:

Тип лазера: Оптоволокно

Мощность лазера: 1000 Вт Raycus

Рабочий диапазон: 1500*3000 мм

Макс. скорость перемещения: 168 м/мин

Макс. высота материала: 80 мм

Способ охлаждения: Вода

Длина волны лазера: 1080 нм

Минимальное расстояние резки: 0,1 мм

Точность позиционирования X Y Z: ±0,03 мм

Требования к питанию: 380В/50-60Гц

Время непрерывной работы: 24 часа

Рабочая температура: 5-45°C > п>

Основные преимущества продукта

Конструкция станка: Станина станка представляет собой прочную стальную конструкцию, адаптированную к большим нагрузкам, подвергнутую термообработке отпуска и отжига при высокой температуре.

Рабочая платформа: 1500*3000 мм

Вес машины: около 6500 кг

Максимальная скорость перемещения: 168 м/ мин

Линейные направляющие: 30 мм THK, Япония

Источник лазера: Raycus 1000 Вт

Система управления: CYPCUT2000

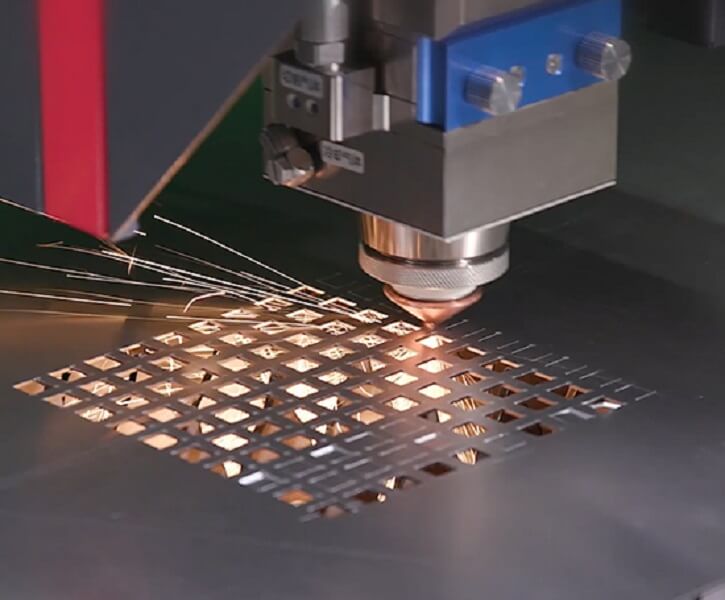

Режущая головка: WSX с автофокусом

Сервосистема: Сервосистема переменного тока, Франция Schneider (X:1500Вт, Y1Y2: 2000Вт, Z: 400Вт)

Редуктор: японский редуктор SHIMPO

Стойка: Корея LEADRACK

Охладитель: промышленный чиллер S&A

Пропорциональный клапан SMC, Япония

Система автоматической смазки

b>

Отдельностоящая портативная панель управления

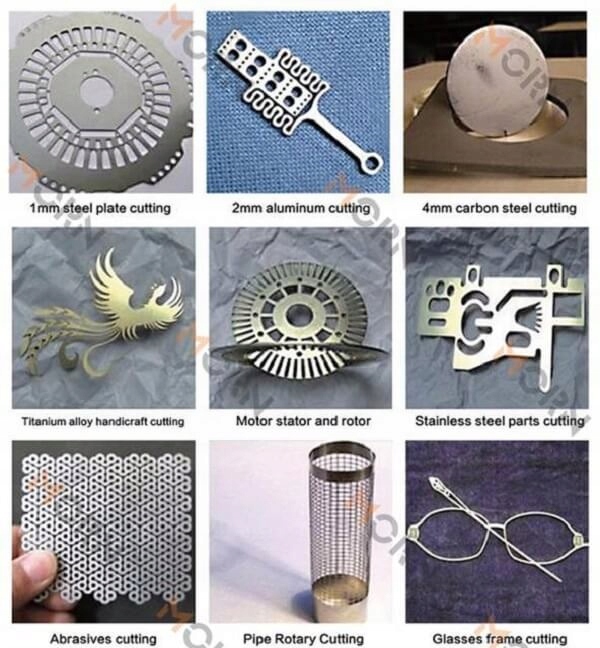

Параметры резки

В указанную стоимость машины включено:
