LCD 3,5 "640x480 ємнісний покладається на DWIN HMI

Код: 12505280371
Как заказать
5437 грн
Цена указана с доставкой в Украину
Товар есть в наличии
КАК ЭКОНОМИТЬ НА ДОСТАВКЕ?
Заказывайте большое количество товаров у этого продавца
ВСЕ ТОВАРЫ ПРОДАВЦА №42901730
Информация
  • Время доставки: 7-10 дней
  • Состояние товара: новый
  • Доступное количество: 4

Заказывая «LCD 3,5 "640x480 ємнісний покладається на DWIN HMI» данное изделие из «Дисплеи» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.

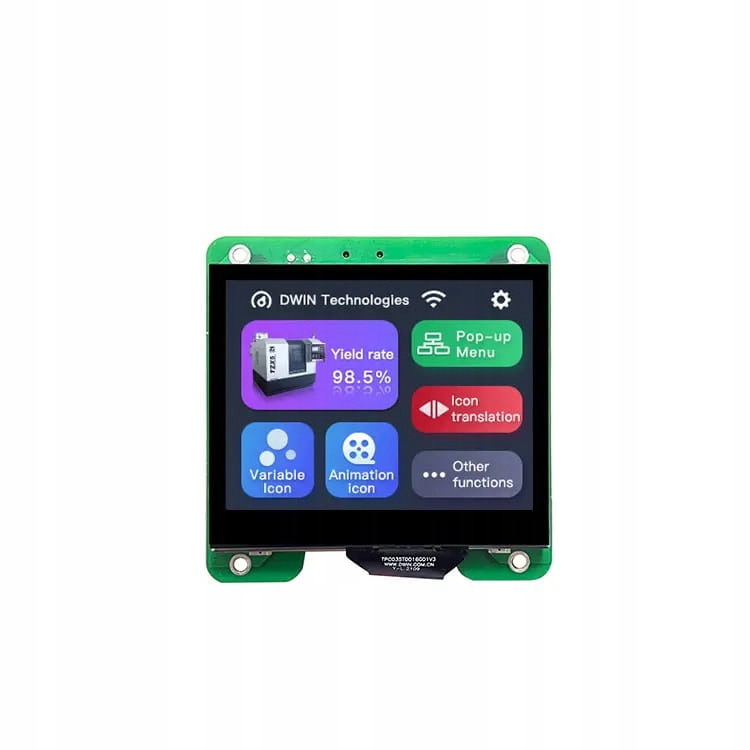

Универсальный модуль HMI с дисплеем 3,5 дюйма и емкостной сенсорной панелью.

Особенности DMG32240T035_01WTC:

  • На базе T5L0 с DGUS II система
  • 3,5-дюймовый IPS-TFT-LCD, 262 тыс. цветов, 320*240 пикселей
  • Высокие углы обзора: 85°/85°/85°/85°(Л/П/ U/ D)
  • Емкостный сенсорный экран
  • Интерфейс: интерфейс TTL/CMOS, 10 контактов_1,0 мм

Принцип работы дисплеев DWIN HMI

Внешний вид пользовательского интерфейса и принципы его работы разработаны с использованием специального приложения DGUS ИНСТРУМЕНТ. Мы можем загружать готовую графику, создавать кнопки, диаграммы, поля для ввода данных и т.п. затем переносим скомпилированные файлы на карту памяти SD, с которой они копируются в память дисплея.

Поддержка со стороны микроконтроллера сводится к отправке и получению заранее определенных кадров данных с помощью интерфейса UART.

Спецификация DMG64480T035_01WTC

Интерфейс:

  • Скорость передачи данных: 3150–3225600 бит/с, тип. 115200 бит/с.
  • Допустимое напряжение TTL: 3,3–5 В.
  • Рабочий режим:

    UART2: N81 TTL/RS232

    UART4: N81/E81/O81/N82. 4 TTL/RS232

  • Пользовательские разъемы:

    - 10Pin_1,0 мм, фиксация для питания и связи, скорость: 12 Кбайт/с

  • Память Flash: 16 МБ NOR Flash для графики, шрифтов и аудиофайлов. Количество записей более: 100 000
  • Зуммер: 3 В пассивный, мощность <1 Вт
  • Интерфейс SD-карты: FAT32, скорость загрузки данных: 4 МБ/с
  • Интерфейс PGT05: для обновления ядра DGUS

Дисплей:

  • Количество цветов: 18-битный 6R6G6B
  • Тип ЖК-дисплея: IPS
  • Углы обзора : 85°/85°/85°/85° (Л/П/В/В)
  • Область дисплея: 70,1 мм (Ш) × 52,6 мм (В)
  • Разрешение 640x480
  • Светодиодная подсветка
  • Яркость: 250 нит

Сенсорная панель:

  • Тип: CTP (Емкостная сенсорная панель)
  • Структура: структура G+G с поверхностным покрытием из закаленного стекла Asahi
  • Сенсорный режим: опоры коснитесь и проведите пальцем.
  • Твердость поверхности: 9H.
  • Светопропускание: более 90 %.

Электропитание:

  • Напряжение питания: 4,5~5,5В
  • Потребление тока при включенной подсветке: VCC = +5В, 360мА
  • Потребление тока с выключенной подсветкой: VCC = +5В, 120мА

В комплект входят:

  • DMG64480T035_01WTC
