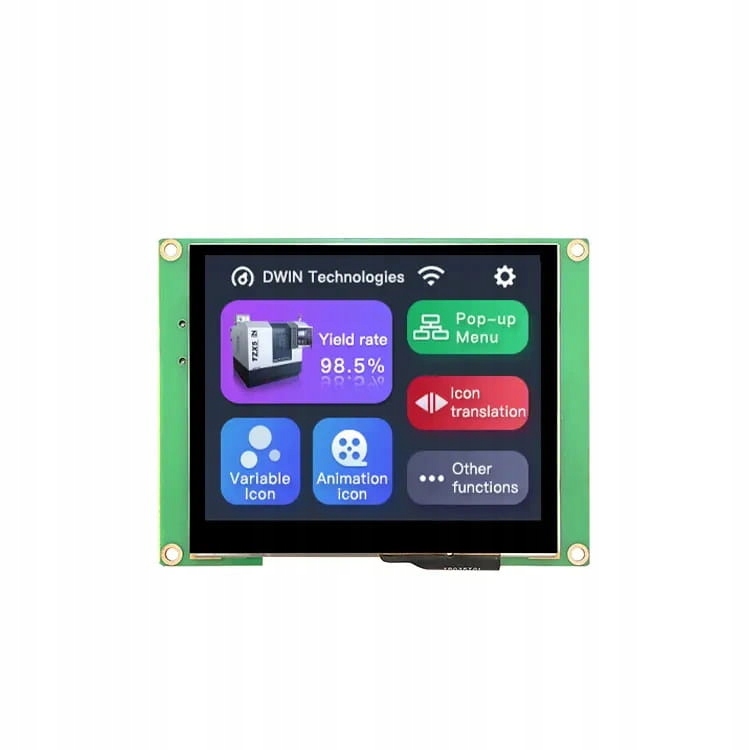

LCD 3.5 "320x240 ємнісний точковий. DWIN HMI

Код: 13487518635
Как заказать
2948 грн
Цена указана с доставкой в Украину
Товар есть в наличии
КАК ЭКОНОМИТЬ НА ДОСТАВКЕ?
Заказывайте большое количество товаров у этого продавца
ВСЕ ТОВАРЫ ПРОДАВЦА №42901730
Информация
  • Время доставки: 7-10 дней
  • Состояние товара: новый
  • Доступное количество: 7

Оплачивая «LCD 3.5 "320x240 ємнісний точковий. DWIN HMI» данный товар из каталога «Дисплеи», вы можете получить дополнительную скидку 4%, если произведете 100% предоплату. Размер скидки вы можете увидеть сразу при оформлении заказа на сайте. Внимание!!! Скидка распространяется только при заказе через сайт.

Универсальный модуль HMI с дисплеем 3,5 дюйма и резистивной сенсорной панелью.

✅ Особенности DMG32240C035_03WTC:

  • На базе T5L с системой DGUS II
  • 3,5-дюймовый IPS-TFT-ЖК-дисплей, 16,7 млн ​​цветов, 24 бит, 320*240 пикселей.
  • Высокие углы обзора: 85°/85°/85°/85°(Л/П/Н/ D)
  • Емкостный сенсорный экран
  • Интерфейс:Интерфейс TTL/CMOS, 10Pin_1,0 мм

▶️ Принцип работы дисплеев DWIN HMI

Внешний вид пользовательского интерфейса и принципы его работы разработаны с использованием специального приложения DGUS TOOL. Мы можем загружать готовую графику, создавать кнопки, диаграммы, поля для ввода данных и т.д.Затем переносим скомпилированные файлы на карту памяти SD, откуда они копируются в память дисплея.

Работа со стороны микроконтроллера сводится к отправке и получению заранее заданных кадров данных с помощью интерфейса UART.

⭐ Спецификация DMG32240C035_03WTC

▶️ Интерфейс:

  • Скорость передачи данных: 3150~3225600 бит/с, тип. 115200 бит/с
  • Выходное напряжение:

    Выход 1, Iout = 1 мА 3,0–3,3

    Выход 0, Iout = -1 мА 0,0–0,3

  • Входное напряжение (RXD):

    Вход 1, Iin = 1 мА, 2,4–5,0 В,

    Вход 0, Iin = -1 мА ；0~0,5 В

  • Рабочий режим:

    UART2: N81

    UART4: N81/E81/O81/N82 4 ( программная настройка)

  • Пользовательские разъемы:

    - 10Pin_1,0 мм, фиксация для питания и связи, скорость: 12 Кбайт/с

  • Флэш-память: 16 МБ NOR Flash, для графики, шрифтов и аудиофайлов. Количество записей более: 100 000
  • Зуммер: 3 В пассивный, мощность <1 Вт
  • Интерфейс SD-карты: FAT32, загрузка данных скорость: 4 Мбит/с.
  • Интерфейс PGT05: для обновления ядра DGUS

▶️ Дисплей:

  • Количество цветов: 16,7M（16777216）
  • Тип ЖК-дисплея: IPS
  • Углы обзора: 85°/85°/85°/85° (Л/П/В/П)
  • Разрешение
  • Разрешение
  • b > 320×240
  • Светодиодная подсветка
  • Яркость: 300 нит

▶️ Сенсорная панель:

  • Тип: CTP (емкостная сенсорная панель)
  • Структура: Структура G+G с поверхностью крышка из закаленного стекла Asahi.
  • Сенсорный режим: поддерживает касание и смахивание.
  • Твердость поверхности: 6H
  • Светопропускание: Более 90 %

▶️ Источник питания:

  • Напряжение питания: 4,5 ~5,5 В
  • Потребляемый ток с включенной подсветкой: VCC = +5 В, 170 мА
  • Потребляемый ток с выключенной подсветкой: VCC = + 5В, 60мА

✔ В комплект входит:

  • DMG32240C035_03WTC емкостная сенсорная ЖК-панель DWIN HMI с диагональю 3,5 дюйма и разрешением 320x240
