Сенсорная ЖК-панель 3,5 дюйма 320x480 DWIN HMI uart

Код: 12827781851
Как заказать
2511 грн
Цена указана с доставкой в Украину
Товар есть в наличии
КАК ЭКОНОМИТЬ НА ДОСТАВКЕ?
Заказывайте большое количество товаров у этого продавца
ВСЕ ТОВАРЫ ПРОДАВЦА №42901730
Информация
  • Время доставки: 7-10 дней
  • Состояние товара: новый
  • Доступное количество: 105

Оплачивая «LCD 3.5 "320x480 сенсорна панель DWIN HMI uart», вы можете быть уверены, что данный товар из каталога «Дисплеи» будет доставлен из Польши и проверен на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.

Универсальный модуль HMI с дисплеем 3,5 дюйма и емкостной сенсорной панелью.

Особенности DMG48320C035_03WTC:

  • На базе T5L с системой DGUS II
  • 3,5-дюймовый IPS-TFT-ЖК-дисплей, 16,7 млн ​​цветов, 24-бит, 320×240 пикселей.
  • Высота активной области: 49,4 мм (Ш) × 73,8 мм (В).
  • Яркость: 230 нит.
  • Углы обзора: 85°/85°/85°/85° (Л/П/В/П)
  • Емкостный сенсорный экран
  • Интерфейс: интерфейс TTL/CMOS, 10 контактов_1,0 мм

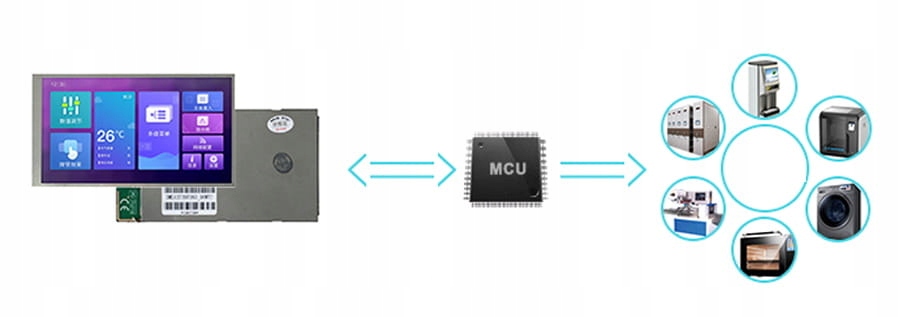

Принцип работы дисплеев DWIN HMI

Внешний вид пользовательского интерфейса и принципы его работы разработаны с использованием специального приложения DGUS TOOL. Мы можем загружать готовую графику, создавать кнопки, диаграммы, поля для ввода данных и т.д. затем переносим скомпилированные файлы на карту памяти SD, с которой они копируются в память дисплея.

Поддержка со стороны микроконтроллера сводится к отправке и получению заранее определенных кадров данных через интерфейс UART.

Спецификация DMG48320C035_03WTC

Интерфейс:

  • Скорость передачи данных: 3150–3225600 бит/с, тип. 115200 бит/с.
  • Выходное напряжение:

    Выход 1, Iout = 1 мА 3,0–3,3

    Выход 0, Iout = -1 мА 0,0–0,3

  • Входное напряжение (RXD):

    Вход 1, Iin = 1 мА, 2,4–5,0 В,

    Вход 0, Iin = -1 мА, 0–0,5 В

  • Режим работы:

    UART2: N81

    UART4: N81/E81/O81/N82 4 (настраивается программно)

  • Пользовательские разъемы:

    - 10Pin_1,0 мм, фиксируется для питания и связи, скорость: 12 Кбайт/с

  • Флэш-память: 16 МБ NOR Flash, для графики, шрифтов и аудиофайлов. Количество записей более: 100 000
  • Зуммер: 3 В пассивный, мощность <1 Вт
  • Интерфейс SD-карты: FAT32, скорость загрузки данных: 4 МБ/с
  • Интерфейс PGT05: для обновления ядра DGUS

Дисплей:

  • Количество цветов: 16,7M（16777216 ）
  • Тип ЖК-дисплея: IPS-TFT-LCD.
  • Углы обзора: 85°/85°/85°/85° (Л/П/У/П)
  • Разрешение: 320 x 240
  • Активная область: 49,4 мм (Ш) × 73,8 мм (В)
  • Светодиодная подсветка
  • Яркость: 230 нит< /b >/li>

Сенсорная панель:

  • Тип: CTP (емкостнаясенсорная панель)< /li >
  • Структура: структура G+G с поверхностным покрытием из закаленного стекла Asahi.
  • Сенсорный режим: поддержка касания и смахивания.
  • Твердость поверхности: 6H.
  • >Светопроницаемость: более 90 %

Источник питания:

  • Напряжение питания: 4,5–5,5 В b>< /li>
  • Потребление тока с включенной подсветкой: VCC = +5 В, 130 мА
  • Потребление тока с выключенной подсветкой: VCC = +5 В, 40 мА

В комплект входит:

  • DMG48320C035_03WTC Емкостная сенсорная панель DWIN HMI 3,5 дюйма, 320x480
