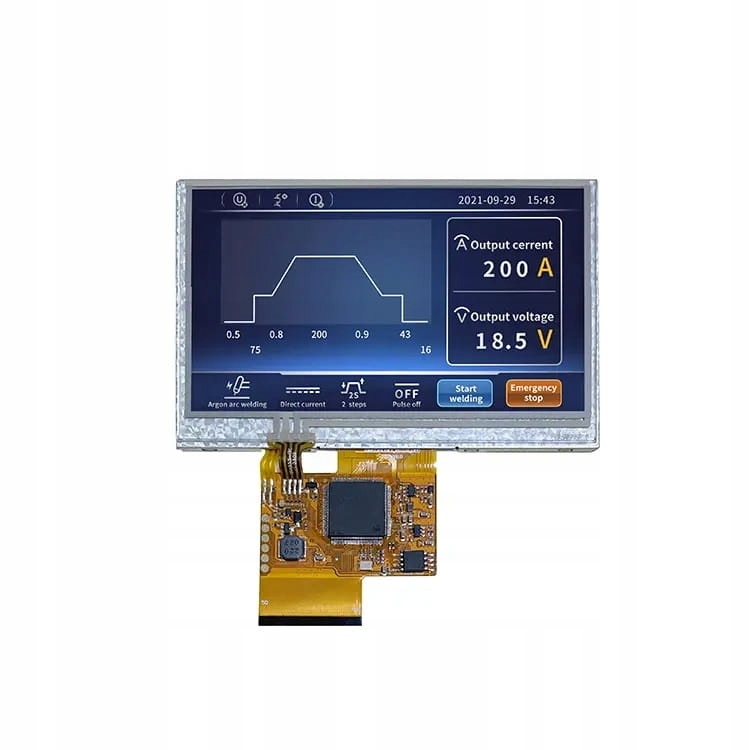

LCD 4.3 "480x272 резистивний для DWIN HMI

Код: 13487506197
Как заказать
1427 грн
Цена указана с доставкой в Украину
Товар есть в наличии
КАК ЭКОНОМИТЬ НА ДОСТАВКЕ?
Заказывайте большое количество товаров у этого продавца
ВСЕ ТОВАРЫ ПРОДАВЦА №42901730
Информация
  • Время доставки: 7-10 дней
  • Состояние товара: новый
  • Доступное количество: 11

Оплачивая «LCD 4.3 "480x272 резистивний для DWIN HMI», вы можете быть уверены, что данное изделие из каталога «Дисплеи» будет доставлено из Польши и проверено на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.

Универсальный модуль HMI с дисплеем 4,3 дюйма и резистивной сенсорной панелью.

Особенности DMG48270F043-01WTR:

<ул>
  • Структура COF, электроника управления дисплеем на ЖК-ленте.
  • На базе T5L0, с системой DGUS II
  • 4,3 дюйма, разрешение 480*272 пикселей, 262 тыс. цвета, TN-TFT-LCD, нормальный угол обзора.
  • Резистивный сенсорный экран.
  • 50-контактный контакт со всеми доступными контактами микроконтроллера.
  • С графическим интерфейсом пользователя, двухъядерным процессором.

    • Принцип работы дисплеев DWIN HMI

    Внешний вид пользовательского интерфейса и принципы его работы проектируем с помощью специального приложения DGUS TOOL. Мы можем загружать готовую графику, создавать кнопки, диаграммы, поля для ввода данных и т.д. затем переносим скомпилированные файлы на карту памяти SD, с которой они копируются в память дисплея.< /п>

    Работа микроконтроллера заключается в отправке и получении заранее определенных кадров данных через интерфейс UART.

    Спецификация DMG48270F043-01WTR

    Интерфейс:

    <ул>
  • Скорость передачи данных: 3150–3225600 бит/с, тип. 115200 бит/с
    • <ли>

    Рабочий режим:

    UART2: N81 UART TTL

    UART4: N81/E81/O81/N82 4 (программно настраиваемый) UART TTL

    UART5: N81/E81/O81/N82 4 (настраивается программно) UART TTL

    <ли>

    Пользовательские соединители:

    - 50-контактная лента 50Pin_0,5 мм FPC

  • Флэш-память: 8 МБ NOR Flash, для графики, шрифтов и аудиофайлов. Количество записей более: 100 000.
  • Интерфейс SD-карты: FAT32, скорость загрузки данных: 4 МБ/с

    • Дисплей:

    <ул>
  • Количество цветов: 262 тыс. цветов.
  • Тип ЖК-телевизора: TN, TFT LCD
  • Углы обзора: 70°/70°/40°/30° (Л/П/Н/Н)
  • Область дисплея 95,04 мм (Ш) × 53,86 мм (В)
  • Разрешение 480×272
  • Светодиодная подсветка
  • Яркость: 200 нит

    • Сенсорная панель:

    <ул>
  • Тип: RTP (резистивная сенсорная панель)
  • Структура: пленка ITO + стекло ITO.
  • Сенсорный режим: поддерживает касание и пролистывание.
  • Твердость поверхности: 3H.
  • Светопропускание: более 80 %.

    • Мощность:

    <ул>
  • Напряжение питания: 4,5–5,5 В
  • Потребление тока при включенной подсветке: VCC = +5 В, 220 мА.
  • Ток потребления при выключенной подсветке: VCC = +5В, 78мА

    • В комплект входит:

    <ул>
  • DMG48270F043-01WTR ЖК-дисплей 4,3 дюйма, резистивная сенсорная панель 480 x 272, DWIN HMI.
