LCD 5.7"640*480 ємнісний DWIN HMI панель

Код: 14282104896
Как заказать
9943 грн
Цена указана с доставкой в Украину
Товар есть в наличии
КАК ЭКОНОМИТЬ НА ДОСТАВКЕ?
Заказывайте большое количество товаров у этого продавца
ВСЕ ТОВАРЫ ПРОДАВЦА №42901730
Информация
  • Время доставки: 7-10 дней
  • Состояние товара: новый
  • Доступное количество: 8

Оплачивая «LCD 5.7"640*480 ємнісний DWIN HMI панель», вы можете быть уверены, что данное изделие из каталога «Дисплеи» будет доставлено из Польши и проверено на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.

Универсальный модуль HMI с 5,7-дюймовым ЖК-дисплеем IPS и емкостной сенсорной панелью.

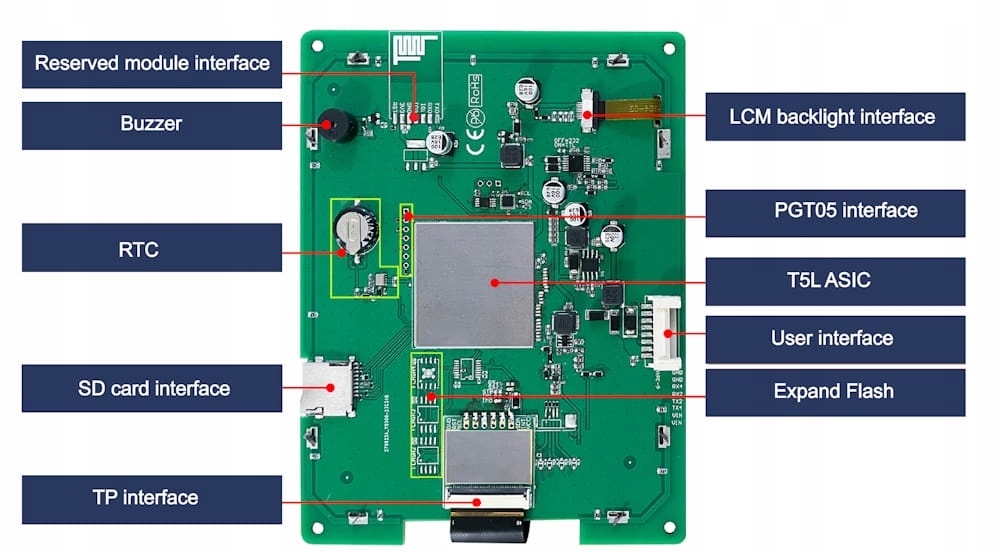

Особенности DMG64480T057_01WTC:

  • На базе системы T5L0, работает в системе DGUS II.
  • Экран 5,7 дюйма, разрешение 640*480 пикселей, 262 тыс. цветов, IPS-TFT-LCD, широкий угол обзора.
  • Емкостный сенсорный экран.
  • Допустимая рабочая температура: -20℃~70℃ (12 В при относительной влажности 60%).
  • Дисплей с конформным покрытием, защищающим электронику. компоненты от внешних факторов, таких как влага, пыль, химикаты и экстремальные температуры.

Принцип работы дисплеев DWIN HMI



Мы используем специальное приложение DGUS TOOL для разработки пользовательского интерфейса и определения правил его функционирования. Он позволяет импортировать готовую графику, создавать кнопки, диаграммы и поля для ввода данных. Скомпилированные файлы переносятся на SD-карту и оттуда копируются в память дисплея. С точки зрения микроконтроллера работа заключается в отправке и получении заранее определенных кадров данных через интерфейс UART.

Спецификация DMG64480T057_01WTC

Интерфейс:

  • Скорость передачи данных: 3150–3225600 бит/с, тип. 115200 бит/с.
  • Режим работы: UART2: ВКЛ=TTL/CMOS; ВЫКЛ=RS232UART4: ВКЛ=TTL/CMOS; OFF=RS232
  • Пользовательские разъемы: - 8Pin_2,0 мм
  • Флэш-память: 16 МБ без флэш-памяти для графики, шрифтов и аудиофайлов. Количество записей более: 100 000.
  • Интерфейс SD-карты: FAT32, скорость загрузки данных: 4 МБ/с.

 Дисплей:

  • Количество цветов: 18 бит 6R6G6B
  • Тип ЖК-дисплея IPS-TFT-LCD
  • Углы обзора: 85°/85°/85°/85° ( L/R/U/D)
  • Область дисплея 115,60 мм (Ш)×86,80 мм (В)
  • Разрешение 640x480
  • Светодиодная подсветка
  • Яркость:  450нит

Сенсорная панель:

  • Тип: CTP (емкостная сенсорная панель)
  • Структура: G+FF
  • Сенсорный режим: поддерживает касание и смахивание
  • Твердость поверхности: 6H.
  • Светопропускание: более 90 %.

Мощность:

  • Напряжение питания: 12~36 В
  • Потребление тока с включенной подсветкой: VCC = +12 В, 240 мА
  • Потребление тока с включенной подсветкой выключено: VCC = +12 В, 100 мА

В комплект входит:

  • ЖК-дисплей 5,7 дюйма, 640*480, емкостная сенсорная панель DWIN HMI DMG64480T057_01WTC (промышленный класс)
