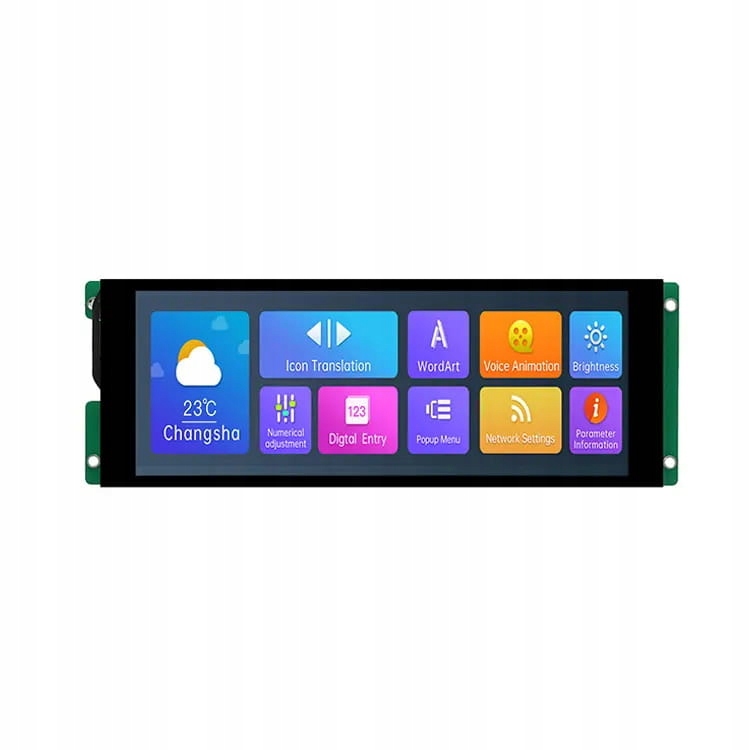

LCD 6.8 "1280x480 DWIN HMI ємнісний

Код: 12822968539
Как заказать
5784 грн
Цена указана с доставкой в Украину
Товар есть в наличии
КАК ЭКОНОМИТЬ НА ДОСТАВКЕ?
Заказывайте большое количество товаров у этого продавца
ВСЕ ТОВАРЫ ПРОДАВЦА №42901730
Информация
  • Время доставки: 7-10 дней
  • Состояние товара: новый
  • Доступное количество: 8

Просматривая «LCD 6.8 "1280x480 DWIN HMI ємнісний», вы можете быть уверены, что данный товар из каталога «Дисплеи» будет доставлен из Польши и проверен на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.

Универсальный модуль HMI с дисплеем 6,8 дюйма и емкостной сенсорной панелью.

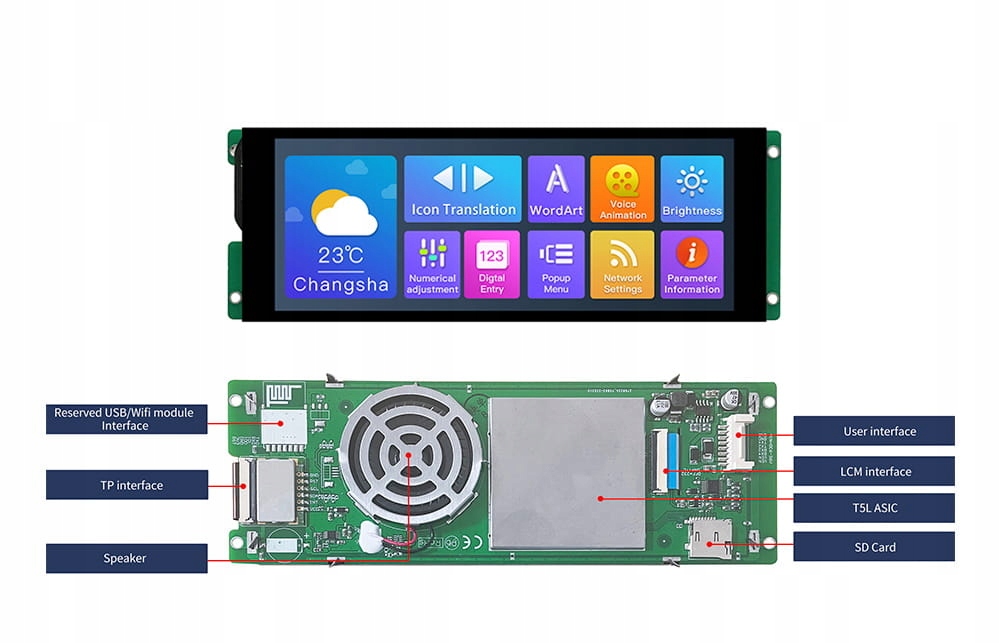

Особенности DMG12480C068_03WTC:

  • На базе T5L с DGUS II система
  • 6,8-дюймовый IPS-TFT-ЖК-дисплей, 16,7 млн ​​цветов, 24 бита, 1280*480 пикселей.
  • Высокие углы обзора: 85°/85°/85°/85° (L/R/U/D)
  • Емкостный сенсорный экран
  • Интерфейс: интерфейс TTL/CMOS, 8-контактный_2,0 мм FCC

Принцип работы дисплеев DWIN HMI

Внешний вид пользовательского интерфейса и принципы его работы мы проектируем с помощью специального приложения DGUS TOOL. Мы можем загружать готовую графику, создавать кнопки, диаграммы, поля для ввода данных и т.д. затем переносим скомпилированные файлы на карту памяти SD, с которой они копируются в память дисплея.

Работа микроконтроллера заключается в отправке и получении заранее определенных кадров данных через интерфейс UART.

Спецификация DMG12480C068_03WTC

Интерфейс:

  • Скорость передачи данных: 3150–3225600 бит/с, тип. 115200 бит/с.
  • Выходное напряжение:

    Выход 1, Iout = 1 мА 3,0–3,3

    Выход 0, Iout = -1 мА 0,0–0,3

  • Входное напряжение (RXD):

    Вход 1, Iin = 1 мА, 2,4–5,0 В,

    Вход 0, Iin = -1 мА, 0–0,5 В

  • Режим работы:

    UART2: N81

    UART4: N81/E81/O81/N82 4 (настраивается программно)

  • Пользовательские разъемы:

    - 10Pin_1,0 мм, фиксируется для питания и связи, скорость: 12 Кбайт/с

  • Флэш-память: 16 МБ NOR Flash, для графики, шрифтов и аудиофайлов. Количество записей более: 100 000.
  • Встроенный динамик, мощность 2 Вт.
  • Интерфейс SD-карты: FAT32, скорость загрузки данных: 4 МБ/с.
    • >
  • Интерфейс PGT05: для ядра DGUS
обновление

Дисплей:

  • Количество цветов: 16,7M（16777216）
  • Тип ЖК-дисплея: IPS
  • Просмотр углы: 85°/85°/85°/85° (Л/П/В/П)
  • Разрешение 1280×480
  • Светодиодная подсветка
  • Яркость : 250 нит

Сенсорная панель:

  • Тип: CTP (емкостный сенсорная панель)
  • Структура: структура G+G с поверхностным покрытием из закаленного стекла Asahi.
  • Сенсорный режим: поддержка касания и смахивания.
  • Твердость поверхности: 6H.
  • Светопропускание: более 90 %

Электропитание:

  • Напряжение питания: 7~36 В, рекомендуется 12 В.
  • Потребляемый ток при включенной подсветке: VCC = +12 В, 200 мА.
  • Потребляемый ток при выключенной подсветке: VCC = +12 В, 100 мА.
  • Потребляемый ток при выключенной подсветке: VCC = +12 В, 100 мА.
  • ли>

В комплект входят:

  • DMG12480C068_03WTC ЖК-панель 6,8 дюйма, 1280x480 DWIN HMI, емкостная сенсорная панель
