TFT LCD дисплей 2,4" SPI ILI9341 SD touch

Модуль с TFT дисплеем диагональю 2,4" и разрешением 320 x 240 пикселей. Это цветной дисплей с максимальным количеством 65536 цветов.

Модуль идеально подходит для всех проектов на базе Arduino, ESP32 или STM32.

Контроллер и библиотеки

Дисплей имеет встроенный контроллер ILI9431. Управлять изображением с помощью этого контроллера невероятно просто. Для Arduino существует ряд готовых библиотек для этого контроллера, например Adafruit TFT.

Контроллер дисплея настроен для работы с последовательным интерфейсом SPI. Благодаря этому для подключения к Arduino или STM32 требуется всего несколько контактов. Сэкономьте ценные контакты микроконтроллера.

Сенсорная панель

Он имеет сенсорный слой, выполненный по резистивной технологии. Сенсорное управление поддерживается выделенным контроллером XPT2046 с интерфейсом SPI. Для сенсорной связи предусмотрены специальные контакты. Контроллер может выдать прерывание при обнаружении касания.

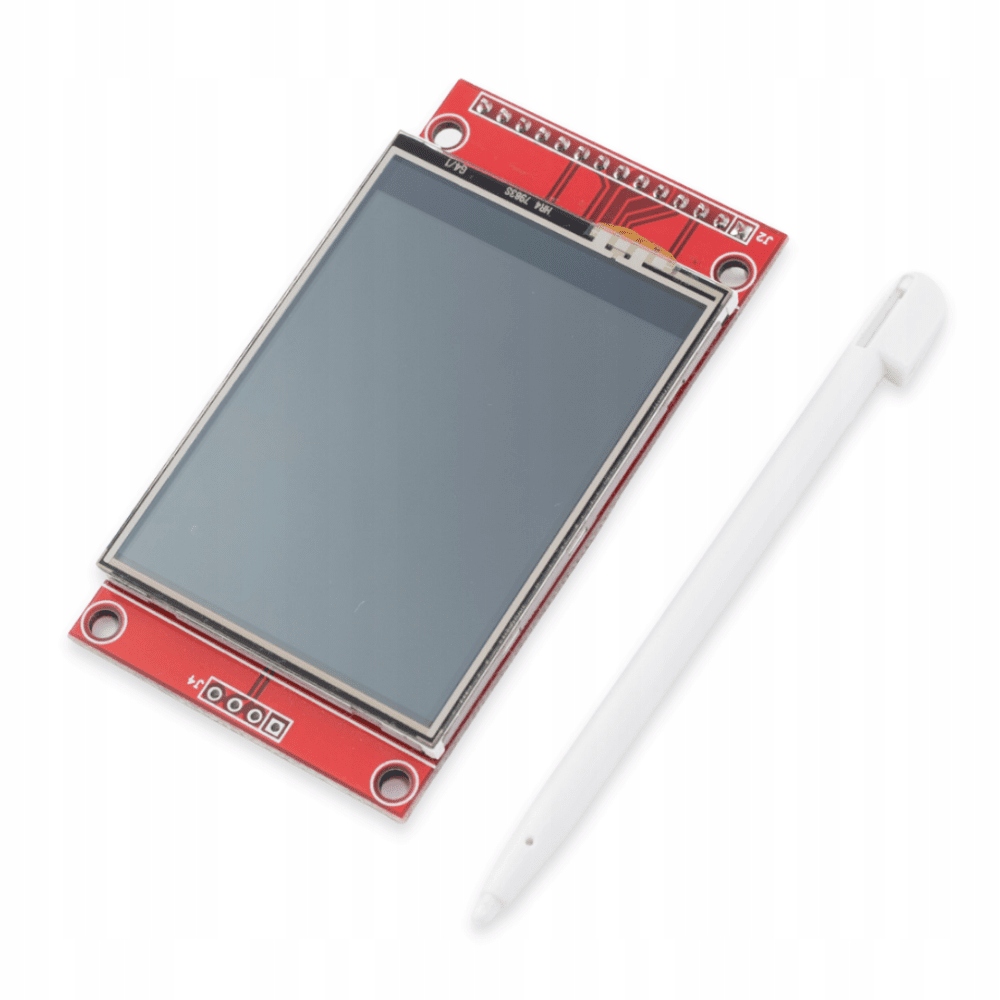

Для облегчения работы сенсорной панели в комплект TFT-дисплея входит стилус. Благодаря этому вы сможете более точно использовать сенсорное управление.

Слот для карты памяти

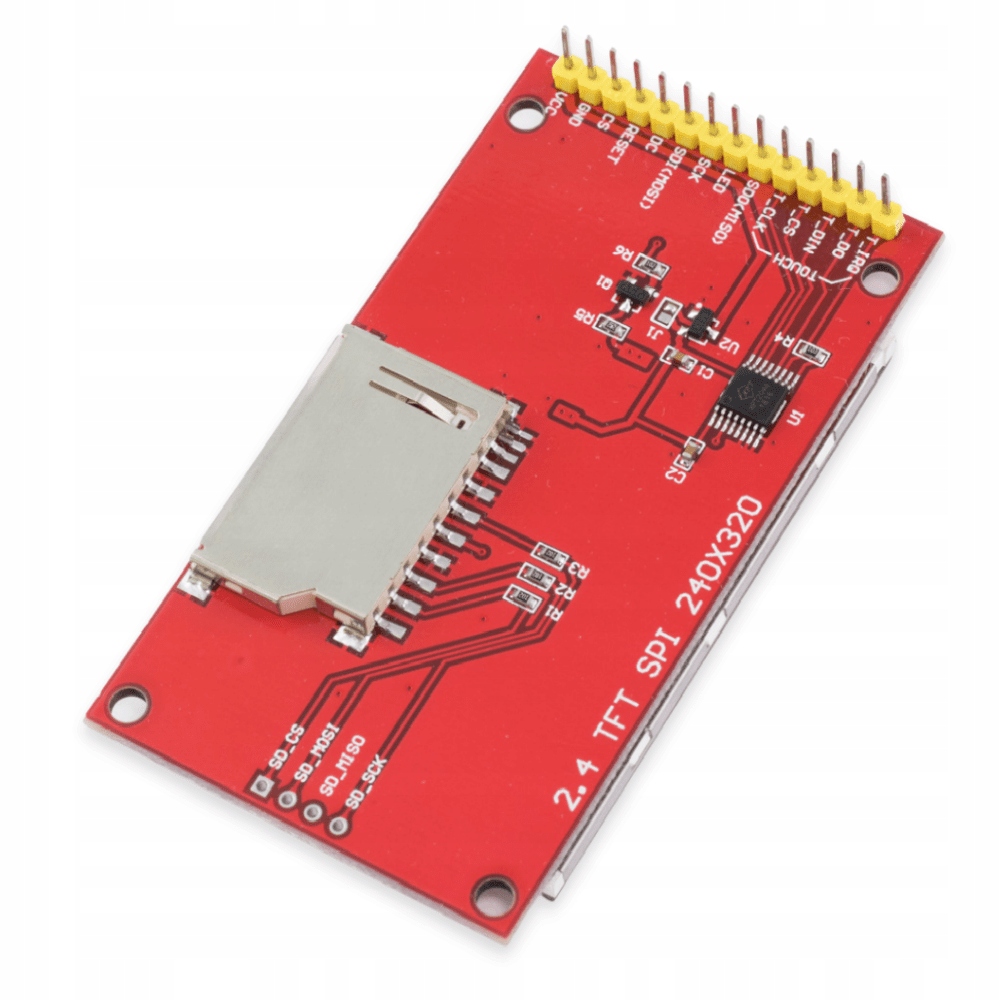

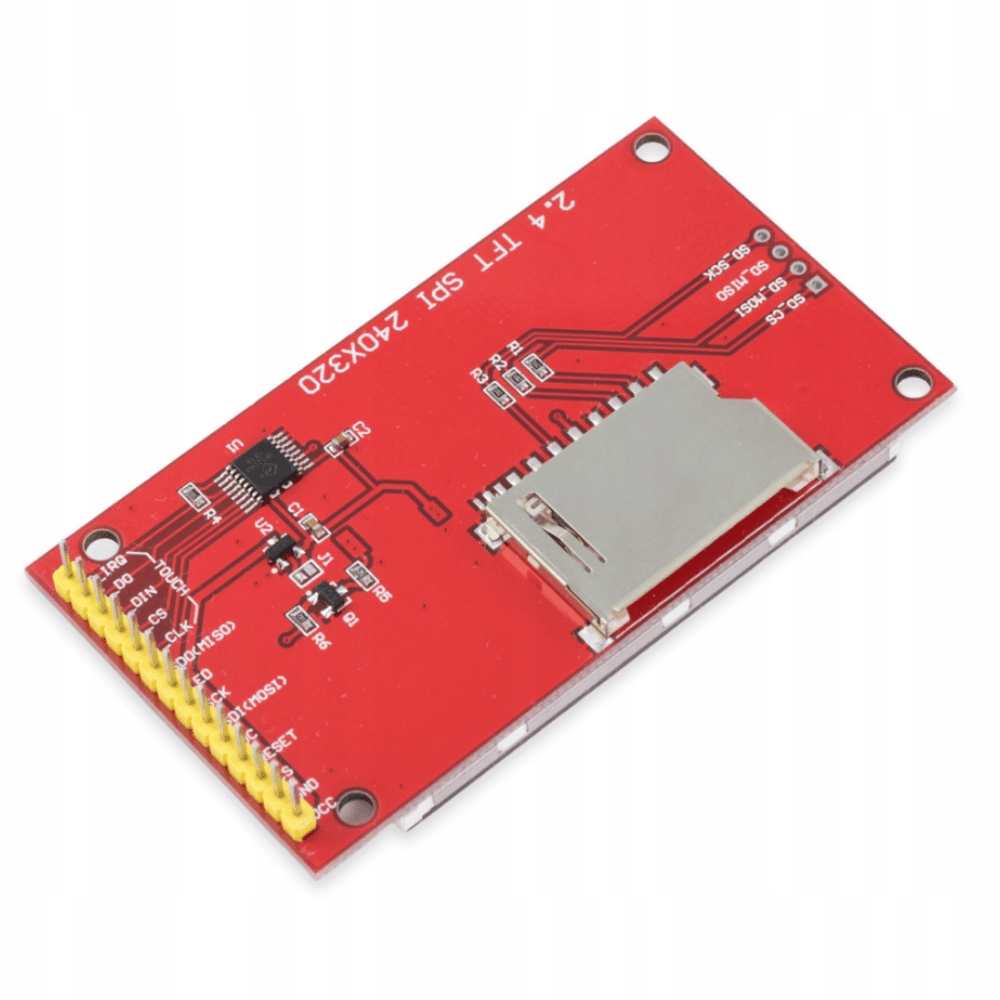

Чтобы создать красивый интерфейс, вам понадобится подготовленная графика. Где их хранить? На модуле имеется разъем для полноразмерной SD-карты. Связь с картой памяти также происходит через интерфейс SPI.

Микроконтроллерам не хватает памяти для хранения больших объемов красивых изображений для построения пользовательского интерфейса (GUI). Карта памяти значительно упрощает работу.

Элементы дисплея

Передняя часть дисплея защищена пленкой, чтобы не поцарапать сенсорный слой при транспортировке.

Все разъемы стандартный золотой штифт 2,54 дюйма. Вы можете легко подключить TFT-дисплей, например, на макетной плате или с помощью соединительных кабелей.

Подключение к Arduino — ПРИМЕЧАНИЕ

дисплей работает от напряжения 3,3В!Для подключения к Arduino Uno, Nano, Leonardo или Mega вам понадобится преобразователь напряжения. Его вы найдете в другом предложении.

Параметры сенсорного TFT ЖК-дисплея с диагональю 2,4 дюйма.

• Технология: LCD TFT.
• Диагональ: 2,4 дюйма.
• Драйвер ЖК-дисплея: ILI9341
• Интерфейс: SPI
• 65 536 цветов, RGB
• Разрешение: 320 x 240 пикселей
• Светодиодная подсветка
• Напряжение питания ЖК-дисплея: 3,3 ÷ 5 В
• Напряжение на коммуникационном контакте: 3,3 В
• Напряжение светодиода: 3,3 В
• Резистивная сенсорная панель
• Дополнительный разъем для SD-карты
• Рабочая температура: -20 ÷ 70°C
• Размеры: 77 x 43 мм.
• Припаянные позолоченные контакты ЖК-дисплея.
• Позолоченная планка SD в комплекте.
• Сенсорная панель со стилусом в комплекте.
